FQD5N20L N-KANAL 5A 200V MOSFET TO-252 - DELTASET ELEKTRONİK

QFET® TEKNOLOJİLİ, DÜŞÜK KAPI ŞARJLI POWER MOSFET

* * * * * *

Ürün Kodu 2011268

Stok Kodu FQD5N20L-TO252: Fairchild FQD5N20L, 5A 200V N-Kanal MOSFET, TO-252 kılıf, 1.2? on-direnç, QFET teknolojisi. SMPS ve motor kontrolü için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

FQD5N20LTM DPAK N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

FQD5N20 Mosfet Transistör 3,8A 200V N Kanal SMD DPAK TO-252

to-252 için resim sonucu

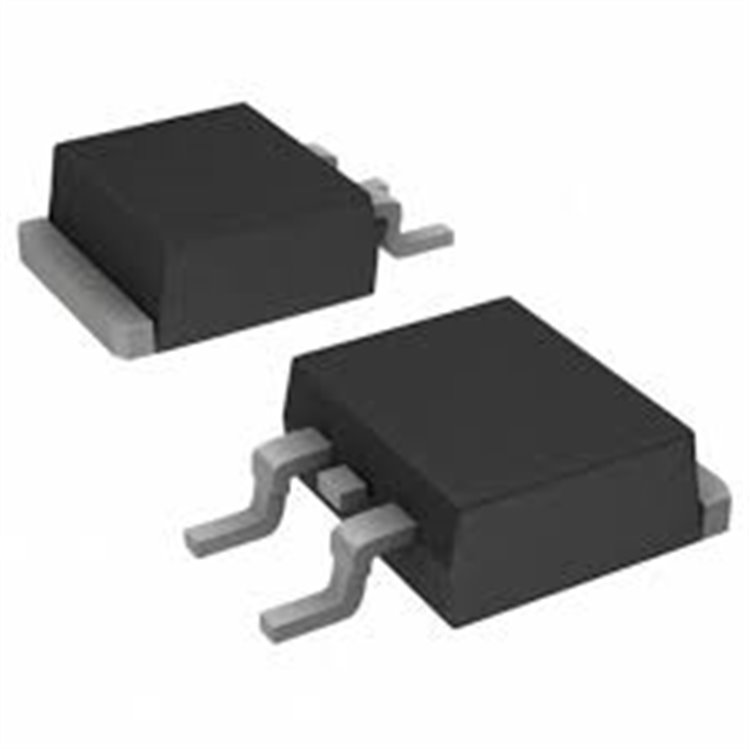

FQD5N20L N-Kanal 5A 200V MOSFET TO-252 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: N-Kanal Enhancement Mode MOSFET (QFET® Teknolojisi, Logic Level)
Kılıf Tipi: TO-252 (DPAK, Yüzey Montaj, 6.6 mm x 6.1 mm x 2.3 mm)
Maksimum Drain-Source Voltajı (Vds): 200V
Maksimum Drain Akımı (Id):
- 5A @ 25°C (sürekli)
- 20A (puls)
On-Direnç (Rds(on)): 1.2Ω (maksimum, Vgs = 10V, Id = 2.5A)
Kapı Eşik Voltajı (Vgs(th)): Maksimum 2V (tipik 1-2V, Logic Level)
Maksimum Kapı-Source Voltajı (Vgs): ±20V
Güç Tüketimi (Pd): 45W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): ~50 ns
- Düşme Süresi (tf): ~30 ns
Toplam Kapı Şarjı (Qg): 8.5 nC (tipik)
Çıkış Kapasitansı (Coss): 50 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source (Tab ile bağlı)
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- %100 çığ (avalanche) testi yapılmış
- Fairchild’in QFET planar stripe DMOS teknolojisi
- Logic Level kapı sürüşü (5V ile tam iletim)
- Düşük kapı şarjı (8.5 nC), hızlı anahtarlama için optimize edilmiş

Kaynak: Fairchild Semiconductor FQD5N20L datasheetAvantajlar

Düşük On-Direnç: 1.2Ω, enerji verimliliği ve düşük ısı üretimi.
Logic Level Kapı Sürüşü: 5V ile çalışabilir, mikrodenetleyicilerle uyumlu.
Hızlı Anahtarlama: 8.5 nC düşük kapı şarjı, SMPS ve motor kontrolünde etkin.
Kompakt TO-252 Kılıf: Yüzey montaj (SMD) için uygun, yer tasarrufu sağlar.
Çığ Dayanımı: Aşırı voltaj koşullarında güvenilir performans.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Düşük voltajlı güç dönüştürücüler.
Motor Kontrolü: DC motor sürücüleri ve PWM tabanlı kontrol.
LED Sürücüler: Aydınlatma sistemlerinde anahtarlama.
Düşük Güç Uygulamaları: Batarya yönetimi ve taşınabilir cihazlar.
Hobi ve Eğitim Projeleri: Arduino, PIC, STM32 ile DIY projeleri.

Kullanım İpuçları

Bağlantı:
- Kapı için 5V-10V önerilir; 10kΩ pull-down direnci ve 100Ω seri direnç kullanın.
- Drain’e yük, Source’a GND bağlayın; yüksek akım için uygun PCB iz genişliği kullanın.
- Logic Level özelliği sayesinde 3.3V/5V mikrodenetleyicilerle doğrudan sürülebilir.
Soğutma: 4A üzeri veya 30W üzeri güçte TO-252 uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. 160V, 4A).
Montaj: TO-252 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Rds(on) (<1.2Ω) ve Vgs(th) (<2V) değerlerini kontrol edin.
Datasheet: Fairchild FQD5N20L datasheet’ini inceleyin (https://www.onsemi.com/pdf/datasheet/fqd5n20l-d.pdf).
Alternatifler: WSC5N20A (200V, 5A, 0.6Ω), AP05N50H (500V, 5A, 1.4Ω), IRF630 (200V, 9A, 0.4Ω).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
