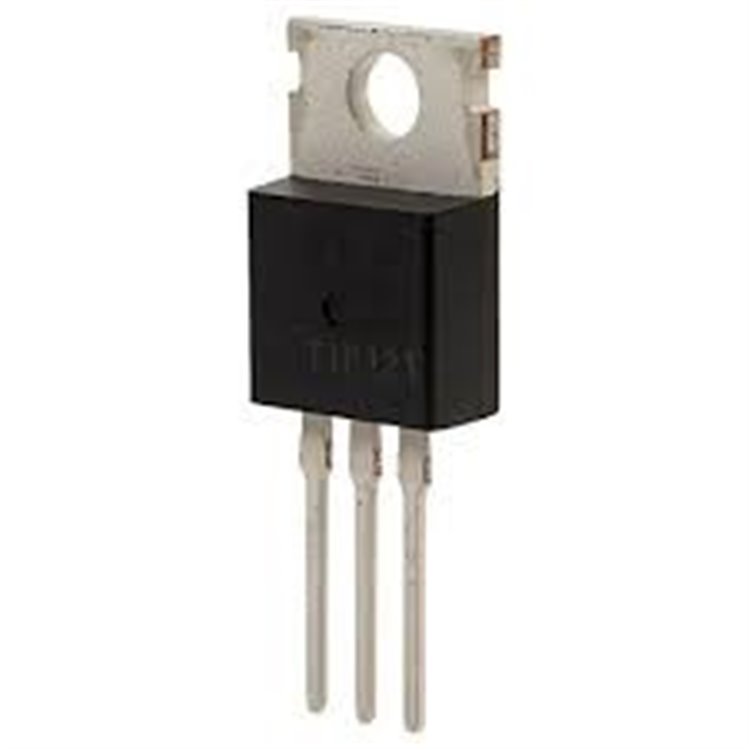

FQP4N10 - DELTASET ELEKTRONİK

YÜKSEK PERFORMANSLI N-KANAL MOSFET, KOMPAKT TO-220

* * * * * *

Ürün Kodu 20112580

Stok Kodu FQP4N10-TO220: Fairchild FQP4N10, N-Kanal 4A 100V MOSFET, TO-220 kılıf. Güç anahtarlama, motor kontrolü ve DC-DC dönüştürücüler için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFI540 TO-220 - DELTASET ELEKTRONİK

FQP4N10 N-KANAL 4A 100V MOSFET TO-220

TO220: A Transistor Package Intended for Power Semiconductors – HIGH-END FPGA Distributor

FQP4N10 N-Kanal 4A 100V MOSFET TO-220 Özellikleri ve Satın Alma - DELTASET ELEKTRONİK

Detaylı Özellikler

Tip: N-Kanal Enhancement Mode MOSFET
Kılıf Tipi: TO-220 (Through Hole, 3 pinli, 10.1 mm x 4.7 mm x 15.4 mm)
Maksimum Drain-Source Voltajı (Vds): 100V
Maksimum Drain Akımı (Id): 4A (sürekli)
On-Direnç (Rds(on)): 0.6Ω (maksimum, Vgs = 10V, Id = 2A)
Kapı Eşik Voltajı (Vgs(th)): 2V - 4V (tipik 3V)
Maksimum Kapı-Source Voltajı (Vgs): ±25V
Güç Tüketimi (Pd): 40W (maksimum)
Anahtarlama Hızı:
- Açılma Gecikmesi (td(on)): ~10 ns
- Kapanma Gecikmesi (td(off)): ~20 ns
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Düşük kapı şarjı (Qg: ~6 nC, tipik)
- Hızlı anahtarlama performansı
- Yüksek voltaj dayanımı ve düşük on-direnç

Kaynaklar: Fairchild (ON Semiconductor) FQP4N10 datasheet, DigiKey, Mouser.FQP4N10 Avantajları

Düşük On-Direnç: 0.6Ω, enerji verimliliği sağlar.
Yüksek Voltaj Dayanımı: 100V, geniş bir uygulama yelpazesi için uygun.
Kompakt TO-220 Kılıf: Breadboard ve PCB projelerine kolay entegrasyon.
Hızlı Anahtarlama: DC-DC dönüştürücüler ve motor kontrolü için ideal.
Dayanıklılık: Geniş sıcaklık aralığında stabil çalışma.

FQP4N10 Kullanım AlanlarıFQP4N10, şu alanlarda yaygın olarak kullanılır:

Güç Anahtarlama: DC-DC dönüştürücüler ve güç kaynakları.
Motor Kontrolü: DC motorlar ve PWM tabanlı hız kontrolü.
Mikrodenetleyici Projeleri: Arduino, PIC, STM32 ile yüksek akım yük anahtarlaması.
LED Sürücüler: Yüksek güçlü LED devrelerinde anahtarlama.
Endüstriyel Uygulamalar: Otomasyon sistemleri ve invertörler.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.

FQP4N10 ile İlgili İpuçları

Bağlantı: Kapı (Gate) pini için 10V önerilir; düşük voltajlı sistemler için mantık seviyeli MOSFET’ler (ör. IRLZ44N) tercih edilebilir.
Direnç Kullanımı: Kapı pini için 100Ω seri direnç, pull-down için 10kΩ direnç önerilir.
Soğutma: 4A üzerindeki yüklerde veya yüksek güçte soğutucu kullanın.
Montaj: TO-220 kılıf, PCB veya breadboard için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile Rds(on) ve Vgs(th) değerlerini kontrol edin.
Datasheet: Fairchild (ON Semiconductor) FQP4N10 datasheet’ini inceleyin.
Alternatifler: IRF510PBF (4A, 100V, 0.54Ω), IRFZ24N (17A, 55V), veya FQP40N10 (40A, 100V).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

FQP4N10 Satın Alma - DELTASET ELEKTRONİKFQP4N10 N-Kanal 4A 100V MOSFET TO-220, DELTASET ELEKTRONİK üzerinden orijinal ve uygun fiyatlarla temin edilebilir. DELTASET ELEKTRONİK, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir.Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-Posta: [email protected]
