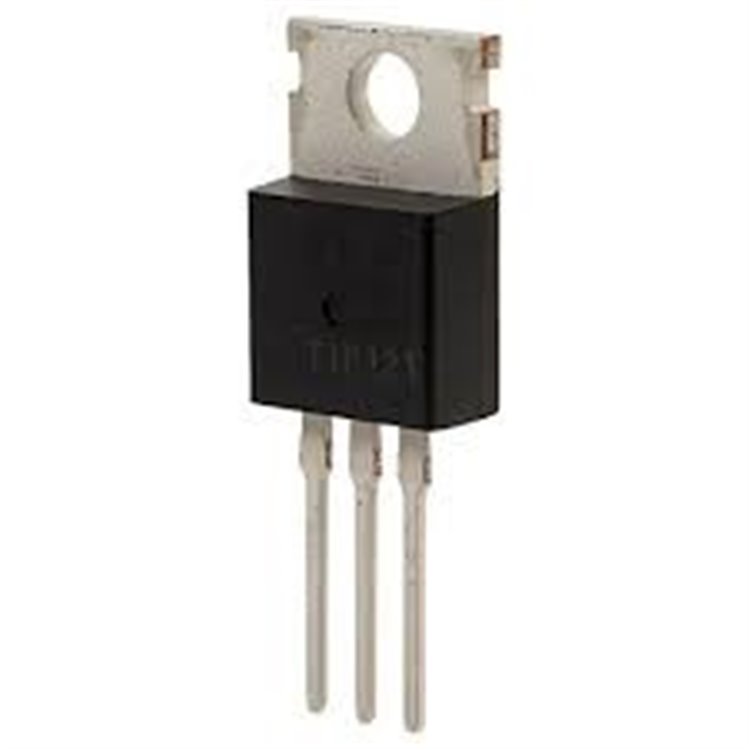

FQP70N10 MOSFET TO-220 - DELTASET ELEKTRONİK

QFET TEKNOLOJİLİ, DÜŞÜK ON-DİRENÇLİ POWER MOSFET

* * * * * *

Ürün Kodu 2011507

Stok Kodu FQP70N10-TO220: Fairchild FQP70N10, 57A 100V N-Kanal MOSFET, TO-220 kılıf, 0.023? on-direnç. SMPS ve motor kontrolü için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFI540 TO-220 - DELTASET ELEKTRONİK

FQP70N10, 70N10, N-Ch 100V 57A TO-220 Mosfet Transistör

FQP70N10 N-Kanal 57A 100V MOSFET TO-220 için resim sonucu

FQP70N10 N-Kanal 57A 100V MOSFET TO-220 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: N-Kanal Enhancement Mode MOSFET (QFET® Teknolojisi)
Kılıf Tipi: TO-220 (Through Hole, 3 pinli, 10.4 mm x 4.6 mm x 15.8 mm)
Maksimum Drain-Source Voltajı (Vds): 100V
Maksimum Drain Akımı (Id):
- 57A @ 25°C (sürekli)
- 228A (puls)
On-Direnç (Rds(on)): 0.023Ω (tipik, Vgs = 10V, Id = 28.5A)
Kapı Eşik Voltajı (Vgs(th)): 2V - 4V (tipik 3V)
Maksimum Kapı-Source Voltajı (Vgs): ±25V
Güç Tüketimi (Pd): 160W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): ~110 ns
- Düşme Süresi (tf): ~60 ns
Toplam Kapı Şarjı (Qg): 85 nC (tipik)
Çıkış Kapasitansı (Crss): 150 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source
Çalışma Sıcaklığı: -55°C ile +175°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- %100 çığ (avalanche) testi yapılmış
- Fairchild’in QFET planar stripe DMOS teknolojisi
- Düşük on-direnç ve yüksek anahtarlama hızı

Kaynak: Fairchild Semiconductor FQP70N10 datasheetAvantajlar

Düşük On-Direnç: 0.023Ω (tipik), yüksek enerji verimliliği ve düşük ısı üretimi.
Yüksek Akım Kapasitesi: 57A sürekli akım, yüksek güç uygulamaları için ideal.
Hızlı Anahtarlama: 110 ns yükselme süresi, SMPS ve motor kontrolünde etkili.
Sağlam TO-220 Kılıf: Soğutucu entegrasyonu için uygun, dayanıklı tasarım.
Çığ Dayanımı: Aşırı voltaj koşullarında güvenilir performans.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Yüksek voltajlı güç dönüştürücüler.
Motor Kontrolü: DC/AC motor sürücüleri ve PWM tabanlı kontrol.
Güç Dönüştürücüler: DC-DC dönüştürücüler ve invertörler.
Ses Amplifikatörleri: Yüksek güç ses sistemleri.
Hobi ve Eğitim Projeleri: DIY güç elektroniği projeleri.

Kullanım İpuçları

Bağlantı:
- Kapı için 10V önerilir; 10kΩ pull-down direnci ve 100Ω seri direnç kullanın.
- Drain’e yük, Source’a GND bağlayın; yüksek akım için uygun PCB iz genişliği kullanın.
- Kapı sürücüsü (ör. IR2110) ile yüksek frekanslı anahtarlama önerilir.
Soğutma: 40A üzeri veya 100W üzeri güçte TO-220 uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. 80V, 45A).
Montaj: TO-220 kılıf, PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile Rds(on) (<0.025Ω) ve Vgs(th) (2-4V) değerlerini kontrol edin.
Datasheet: Fairchild FQP70N10 datasheet’ini inceleyin (https://www.alldatasheet.com/datasheet-pdf/pdf/832018/ISC/70N10.html).
Alternatifler: IRF540N (100V, 33A), STP80NF10 (100V, 80A), IRFZ44N (55V, 49A).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
