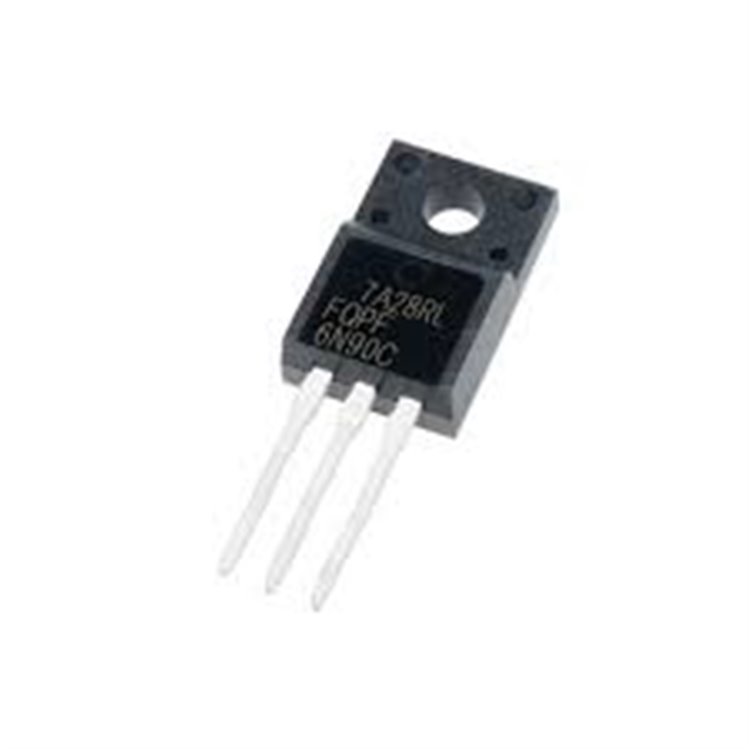

FQPF6N90C N-KANAL 6A 900V - DELTASET ELEKTRONİK

QFET® TEKNOLOJİLİ, DÜŞÜK ON-DİRENÇLİ POWER MOSFET

* * * * * *

Ürün Kodu 20112600

Stok Kodu FQPF6N90C-TO220F: Fairchild FQPF6N90C, 6A 900V N-Kanal MOSFET, TO-220F kılıf, 2.3? on-direnç, QFET teknolojisi. SMPS ve motor kontrolü için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFI540 TO-220 - DELTASET ELEKTRONİK

FQPF6N90C MOSFET

10pcs Fqpf6n90c To-220f 6n90c To-220 Fqpf6n90 To220f 6n90 N-channel Mosfet - Furniture Accessories - AliExpress

FQPF6N90C N-Kanal 6A 900V MOSFET TO-220F - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: N-Kanal Enhancement Mode MOSFET (QFET® Teknolojisi)
Kılıf Tipi: TO-220F (Through Hole, İzole, 3 pinli, 10.16 mm x 4.7 mm x 15.87 mm)
Maksimum Drain-Source Voltajı (Vds): 900V
Maksimum Drain Akımı (Id):
- 6A @ 25°C (sürekli)
- 24A (puls)
On-Direnç (Rds(on)): 2.3Ω (maksimum, Vgs = 10V, Id = 3A)
Kapı Eşik Voltajı (Vgs(th)): Maksimum 5V (tipik 3-4V)
Maksimum Kapı-Source Voltajı (Vgs): ±30V
Güç Tüketimi (Pd): 56W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): ~45 ns
- Düşme Süresi (tf): ~60 ns
Toplam Kapı Şarjı (Qg): 30 nC (tipik)
Çıkış Kapasitansı (Crss): 11 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- %100 çığ (avalanche) testi yapılmış
- Fairchild’in QFET planar stripe DMOS teknolojisi
- Düşük kapı şarjı ve düşük Crss, hızlı anahtarlama için optimize edilmiş
- İzole TO-220F kılıf, yüksek voltaj uygulamaları için güvenlik

Kaynak: Fairchild Semiconductor FQPF6N90C datasheetAvantajlar

Yüksek Voltaj Kapasitesi: 900V, yüksek voltajlı uygulamalar için uygun.
Düşük On-Direnç: 2.3Ω, enerji verimliliği ve düşük ısı üretimi.
Hızlı Anahtarlama: Düşük kapı şarjı (30 nC) ve Crss (11 pF), SMPS için ideal.
İzole TO-220F Kılıf: Elektriksel izolasyon, soğutucu montajını kolaylaştırır.
Çığ Dayanımı: Aşırı voltaj koşullarında güvenilir performans.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Yüksek voltajlı güç dönüştürücüler ve PFC devreleri.
Motor Kontrolü: DC/AC motor sürücüleri ve PWM tabanlı kontrol.
Güç Dönüştürücüler: DC-DC dönüştürücüler ve invertörler.
Plazma Ekranlar (PDP) ve Aydınlatma Balastları: Yüksek voltaj anahtarlaması.
Hobi ve Eğitim Projeleri: DIY güç elektroniği projeleri.

Kullanım İpuçları

Bağlantı:
- Kapı için 10V önerilir; 10kΩ pull-down direnci ve 100Ω seri direnç kullanın.
- Drain’e yük, Source’a GND bağlayın; yüksek akım için uygun PCB iz genişliği kullanın.
- Kapı sürücüsü (ör. IR2110) ile yüksek frekanslı anahtarlama önerilir.
Soğutma: 4A üzeri veya 40W üzeri güçte TO-220F uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. 720V, 4.8A).
Montaj: TO-220F kılıf, PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile Rds(on) (<2.3Ω) ve Vgs(th) (<5V) değerlerini kontrol edin.
Datasheet: Fairchild FQPF6N90C datasheet’ini inceleyin (https://www.alldatasheet.com/datasheet-pdf/pdf/164145/FAIRCHILD/FQPF6N90C.html).
Alternatifler: IXFH6N100Q (1000V, 6A), IRF840 (500V, 8A), STP7NK90ZFP (900V, 7A).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
