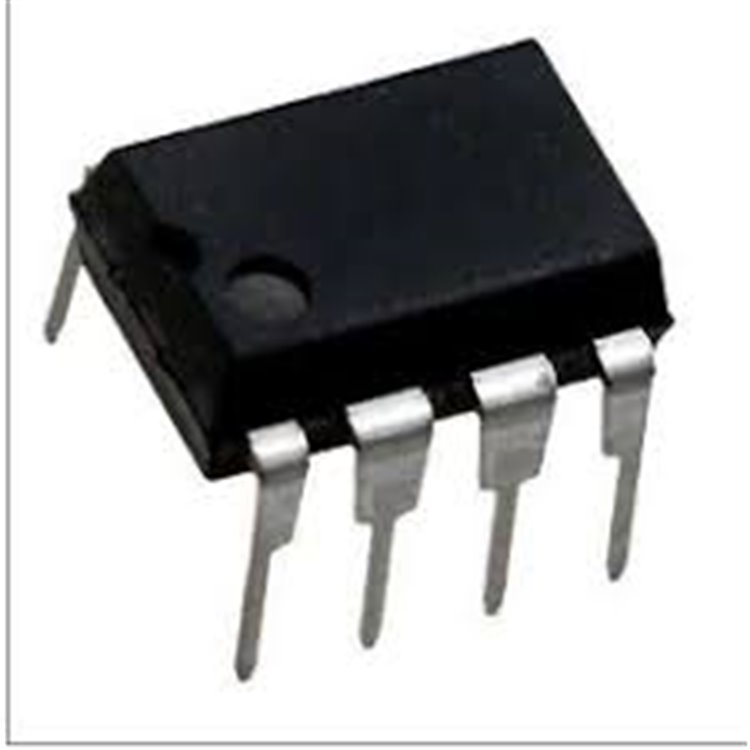

GL6840A DIP-8 İKİ TONLU ZİL IC - DELTASET ELEKTRONİK

GL6840A 26V DIP-8 İKİ TONLU TELEFON ZİLİ IC KÖPRÜ DİYOTLU

* * * * * *

Ürün Kodu 34111728

Stok Kodu Stok Kodu: GL6840A-DS25 | GL6840A DIP-8 İki Tonlu Zil IC, 26V, köprü diyotlu. Telefon zili ve piezo sürücü için ideal. DeltaSet Elektronik’ten orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

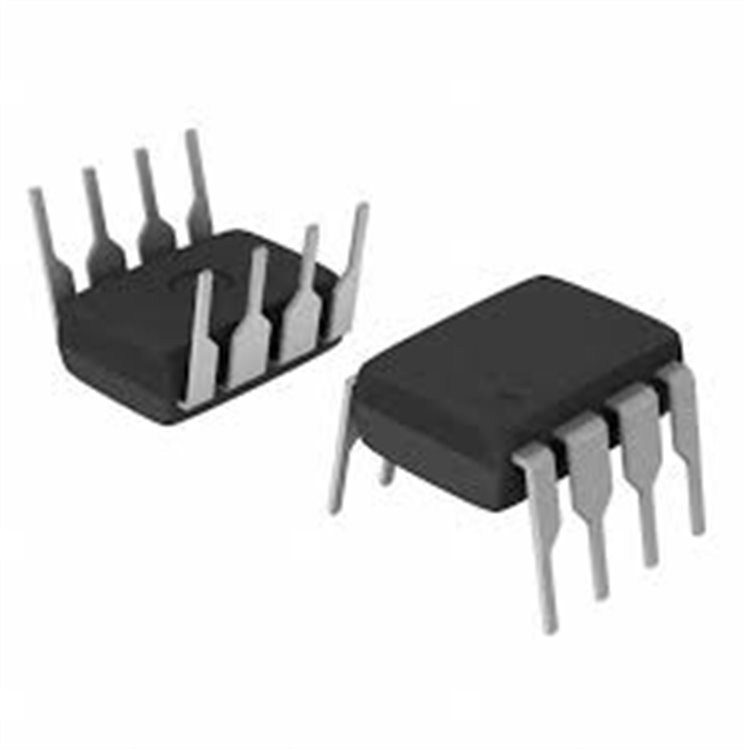

GL6840A DIP-8 İKİ TONLU ZİL ENTEGRESİ - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

GL6840A

Reland Sun 10PCS FM62429 DIP8 M62429 DIP DIP-8 : Amazon.com.tr: Mutfak

GL6840A DIP-8 İki Tonlu Zil Entegre Devre - DeltaSet ElektronikÜrün Özellikleri:

Üretici: Hynix Semiconductor, Goldstar Electron Co. Ltd.
Model: GL6840A
Stok Kodu: GL6840A-DS25
Tip: Elektronik İki Tonlu Zil Entegresi (Monolitik IC)
Besleme Voltajı (Vs): 26V (Max, AC ring sinyalinden beslenir)
Akım Tüketimi (Ib): 1.5mA (Tipik, hareketsiz durumda, pin 1-8)
Aktivasyon Voltajı (Von): 13V ~ 15V (Harici dirençle ayarlanabilir, Pin 1)
Sürdürme Voltajı (Voff): 10V ~ 12V
Çıkış Voltaj Salınımı (Vout): 20V (Tipik, pin 5-6)
Kısa Devre Akımı (Iout): 100mA (Max, pin 5-6)
Frekans Aralığı:
- Yüksek Frekanslar (f1, f2): 1000Hz ~ 4000Hz (f2 = 0.717 × f1, Pin 3 ile ayarlanır)
- Sweep Frekansı (fsweep):** 10Hz ~ 50Hz (Pin 2, harici kondansatör ile)
Programlama Direnci Aralığı: 10kΩ ~ 100kΩ
Çıkış Konfigürasyonu: Köprü (Bridge Output), tek uçlu veya diferansiyel kullanım
Çalışma Sıcaklığı: -20°C ~ +70°C
Depolama Sıcaklığı: -65°C ~ +150°C
Montaj Tipi: Delik İçi Montaj (Through Hole, THT)
Paket/Kılıf: DIP-8 (0.300", 7.62mm pin aralığı)
Pin Konfigürasyonu:
- Pin 1: Line (AC ring sinyali girişi, köprü diyot)
- Pin 2: Sweep Rate Control Capacitor (fsweep ayarı)
- Pin 3: Output Frequency Control Resistor (f1, f2 ayarı)
- Pin 4: Buzzer (Çıkış 1, piezo/hoparlör için)
- Pin 5: GND (Toprak)
- Pin 6: Buzzer (Çıkış 2, ters fazlı, piezo/hoparlör için)
- Pin 7: Rectifier Capacitor (AC’yi DC’ye çevirme kondansatörü)
- Pin 8: Line (AC ring sinyali girişi, köprü diyot)
Özellikler:
- Dahili tam dalga köprü diyot (full wave bridge rectifier)
- Düşük akım tüketimi (1.5mA), 4 cihaza kadar paralel çalışabilir
- Harici bileşenlerle ayarlanabilir ton (f1, f2) ve sweep frekansları
- Dahili zener diyotlar, aşırı voltaj koruması
- Yüksek gürültü bağışıklığı için voltaj-akım histerezisi
- Piezo transdüser veya trafo bağlı hoparlör sürücüsü
- LS1240A ve KA2418 ile uyumlu (drop-in replacement)
- RoHS uyumlu, Pb-free (bazı modellerde)
Uygulama Alanları: Elektronik telefon zilleri, uzatma zilleri, piezo transdüser sürücüleri, telekomünikasyon cihazları, akustik sinyalizasyon

Ürün Açıklaması:
GL6840A, Hynix Semiconductor ve Goldstar tarafından üretilen monolitik bir iki tonlu zil entegresidir. DIP-8 paketinde sunulan bu IC, dahili tam dalga köprü diyot ile AC ring sinyalinden (26V max) beslenir ve piezo transdüser veya trafo bağlı hoparlör ile mekanik zilleri değiştirir. İki ton frekansı (f1, f2, 1000Hz-4000Hz) ve sweep frekansı (10Hz-50Hz), harici direnç ve kondansatörle ayarlanabilir, hoş bir warble tonu üretir. Düşük akım tüketimi (1.5mA), yüksek gürültü bağışıklığı ve köprü çıkış konfigürasyonu, telefon zili uygulamalarında üstün akustik performans sağlar. LS1240A ve KA2418 ile doğrudan uyumludur, az sayıda harici bileşen gerektirir. DeltaSet Elektronik, orijinal GL6840A ile hızlı teslimat ve güvenilir hizmet sunar.Satın Alma Bilgileri:
