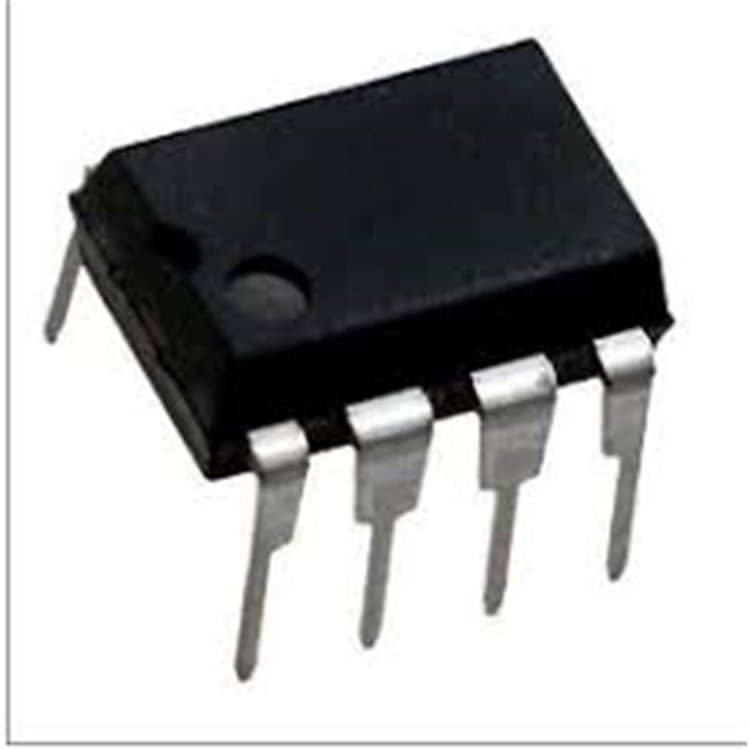

HCNR200 / HCNR200-300E DIP-8 OPTOKUPLÖR DELTASET ELEKTRONİK

HCNR200 YÜKSEK DOĞRUSAL ANALOG OPTOKUPLÖR, 5KV

* * * * * *

Ürün Kodu 345611651

Stok Kodu HCNR200 / HCNR200-300E DIP-8 Optokuplör (Stok Kodu: DSTK1482) – 5kV, yüksek doğrusal analog sinyal izolasyonu. SMPS, endüstriyel kontrol için ideal. DeltaSet Elektronik güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

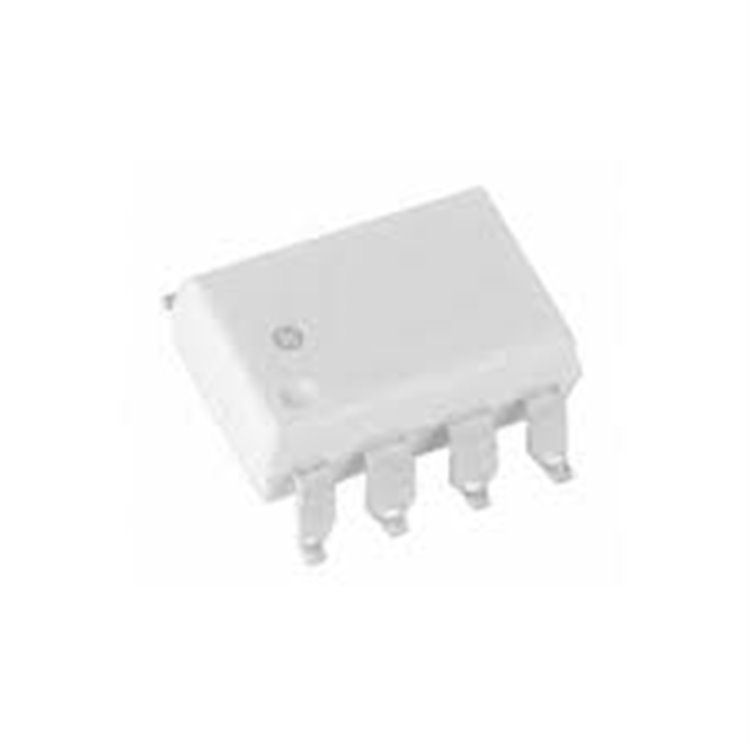

HCNR200 SMD-8 - DELTASET ELEKTRONİK

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

HCNR200-300E

HCNR200 / HCNR200-300E DIP-8 Yüksek Doğrusal Analog Optokuplör – DELTASET ELEKTRONİKÜrün Açıklaması:
HCNR200 ve HCNR200-300E, Broadcom tarafından üretilen yüksek doğrusal analog optokuplörlerdir. DIP-8 paketinde sunulan bu entegreler, yüksek performanslı bir AlGaAs LED ve iki yakın eşleşmiş fotodiyottan oluşur. Giriş fotodiyotu, LED’in ışık çıkışını izler ve stabilize eder, böylece LED’in doğrusal olmayan özellikleri ve zamanla değişen drift karakteristikleri neredeyse tamamen ortadan kaldırılır. Çıkış fotodiyotu, LED’in ışık çıkışına orantılı bir fotok akımı üretir, bu da yüksek doğrusal sinyal transferi sağlar. 5kV RMS izolasyon gerilimi ile tıbbi cihazlar, anahtarlamalı güç kaynakları (SMPS) geri besleme döngüleri, telekomünikasyon, endüstriyel proses kontrol, transdüser izolasyonu ve 4mA-20mA akım döngüsü izolasyonu gibi uygulamalarda kullanılır. HCNR200-300E, yüzey montaj (SMD) uyumlu gull-wing pin tasarımına sahiptir, HCNR200 ise düz pinli DIP-8 paketindedir. Çoklu modlarda (unipolar/bipolar, AC/DC, ters çeviren/ters çevirmeyen) çalışabilen esnek bir tasarıma sahiptir.Ürün Özellikleri:

Tip: Yüksek Doğrusal Analog Optokuplör
Paket: DIP-8 (HCNR200: düz pin, HCNR200-300E: gull-wing SMD uyumlu)
İzolasyon Gerilimi: 5kV RMS (1 dakika)
LED İleri Gerilim (Vf): 1.6V (tipik, If=10mA)
Fotodiyot Akımı: LED ışık çıkışına orantılı
Bant Genişliği: 1.5MHz (tipik)
Doğrusallık: %0.01 (tipik, -3V ila +3V)
Giriş Akımı (If): 25mA (maksimum)
Çıkış Voltajı: 15V (maksimum)
Uygulamalar: Tıbbi cihazlar, SMPS geri besleme, telekomünikasyon, endüstriyel kontrol, 4mA-20mA döngü izolasyonu
Çalışma Sıcaklığı: -55°C ila +100°C
Montaj Tipi: Through-Hole (THT, HCNR200), SMD uyumlu (HCNR200-300E)
Onaylar: CSA, IEC/EN/DIN EN 60747-5-2, UL tanınırlığı

Teknik Detaylar:

Pin Sayısı: 8
ESD Koruması: Sınırlı, statik önlemler önerilir
Maksimum Giriş Akımı: 25mA (LED için)
Dielektrik Dayanımı: 5000V RMS
Doğrusallık Hata Oranı: %0.01 (tipik)
Kazanç Toleransı: ±15%
Reflow Lehimleme (HCNR200-300E): J-STD-020 standardına uygun, halide içermeyen flux önerilir

Neden HCNR200 / HCNR200-300E?
HCNR200 ve HCNR200-300E, yüksek doğrusal sinyal transferi ve 5kV izolasyon gerilimi ile analog sinyal izolasyonunda üstün performans sunar. İki fotodiyotlu tasarımı, LED’in doğrusal olmayan etkilerini minimize ederek stabil ve hassas sinyal aktarımı sağlar. Geniş bant genişliği (1.5MHz) ve çok yönlü çalışma modları (unipolar/bipolar, AC/DC), tıbbi, endüstriyel ve telekomünikasyon uygulamaları için esneklik sunar. HCNR200-300E’nin gull-wing tasarımı, SMD montaj için uygundur, HCNR200 ise klasik THT montaj için idealdir. DeltaSet Elektronik güvencesiyle, bu optokuplörler, yüksek hassasiyetli projeleriniz için ideal bileşenlerdir. Not: Piyasa talebi nedeniyle teslim süreleri uzayabilir; stok durumu kontrol edilmelidir.Satın Alma Bilgileri:

Stok Kodu: DSTK1482
Fiyat: Güncel fiyat için www.deltaset.net adresini ziyaret edin veya bizimle iletişime geçin.
Hızlı Teslimat: Aynı gün kargo seçeneği ile siparişleriniz hızla elinize ulaşır.
Güvenilir Tedarik: DeltaSet Elektronik, orijinal ve kaliteli elektronik komponentler sunar.
İletişim:
- Web Sitesi: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]
