HCNR201 SMD-8 Yüksek Doğrusal Analog Optokuplör – 15V 1MHz Çözüm

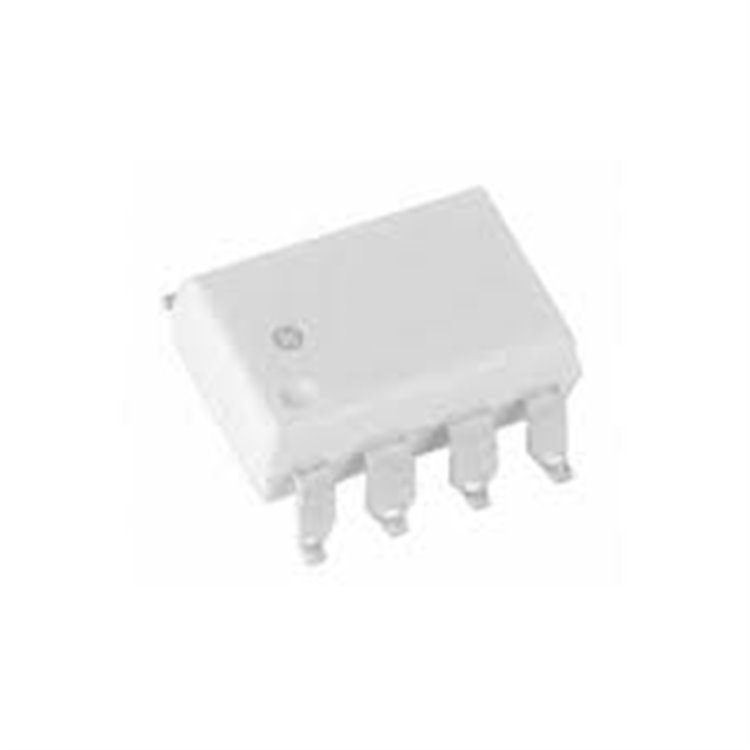

HCNR201, Broadcom tarafından üretilen yüksek doğrusal analog optokuplör entegre devresidir. SMD-8 (SOIC-8) kılıfta, 15V maksimum besleme voltajı ve 1MHz bant genişliği ile analog sinyallerin yüksek doğruluk, kararlılık ve düşük bozulma ile izole edilmesi için tasarlanmıştır. Çift fotodiyot ve AlGaAs LED içeren yapısı, yüksek ortak mod reddetme (CMRR) ve düşük giriş-çıkış kapasitansı sağlar. Medikal cihazlar, SMPS geri besleme döngüleri ve endüstriyel kontrol gibi hassas uygulamalarda kullanılır.
Özellikler
-
Tip: Yüksek doğrusal analog optokuplör.
-
İzolasyon Voltajı: 3750Vrms (1 dakika).
-
Besleme Voltajı (Vcc): 15V (maks).
-
Bant Genişliği: 1MHz.
-
Akım Transfer Oranı (CTR): %0.45 - %1.6.
-
Giriş Akımı (If): 20mA (maks).
-
Çıkış Fotodiyot Akımı (Io): 50µA (maks).
-
Kılıf: SMD-8 (SOIC-8, 9.2mm x 6.35mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Özellikler: Çift fotodiyot, düşük bozulma, yüksek CMRR, RoHS uyumlu.
Kullanım Alanları
-
Medikal cihazlarda analog sinyal izolasyonu (ör. EKG, hasta monitörleri).
-
SMPS geri besleme döngüleri.
-
Endüstriyel proses kontrolü (PLC, sensör arayüzleri).
-
Veri toplama sistemleri.
-
Telekomünikasyon ekipmanları.
Teknik Özellikler
Kaynak: Broadcom HCNR201 Veri Sayfası
Neden HCNR201?
Çift fotodiyot tasarımı, LED’in ışık çıkışını stabilize ederek yüksek doğrusal sinyal aktarımı sağlar. 1MHz bant genişliği ve düşük bozulma, hassas analog uygulamalar için idealdir. SMD-8 kılıf, kompakt yüzey montaj tasarımlarına uygundur. 3750Vrms izolasyon, yüksek güvenilirlik sunar.
Nasıl Kullanılır?
-
Pin Bağlantıları: LED (pin 1-2), giriş fotodiyot (pin 3-4), çıkış fotodiyot (pin 5-6; veri sayfası kontrolü).
-
Besleme: 15V maks, genellikle 5V veya 12V kullanılır.
-
Devre Tasarımı: Geri besleme için düşük ofset voltajlı op-amp’lar (örn. LM358) önerilir.
-
Montaj: SMD-8 yüzey montaj, reflow lehimleme <260°C, 10s (J-STD-020 uyumlu).
-
Koruma: Giriş akımı 20mA’yı aşmamalı, ESD önlemleri alın.
SSS
HCNR201 vs HCNR200?
HCNR201, %0.01 daha yüksek doğrusal doğruluk; HCNR200, biraz daha düşük doğruluk ama aynı işlevsellik.
Arduino ile kullanılabilir mi?
Evet, ancak hassas analog izolasyon için op-amp ve uygun devre tasarımı gerekir.
