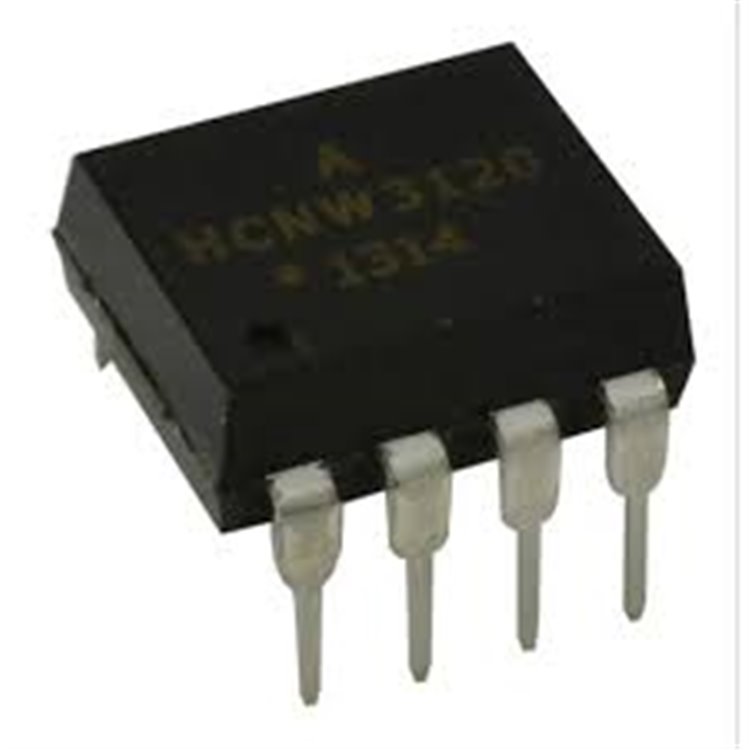

HCNW3120-000E DIP-8 IGBT Kapı Sürücü Optokuplör – 2.5A 5kV Çözüm
HCNW3120-000E, Broadcom tarafından üretilen IGBT ve MOSFET kapı sürücü optokuplör entegre devresidir. DIP-8 kılıfta, 2.5A tepe çıkış akımı ve 5000Vrms izolasyon voltajı ile motor kontrol invertörleri, anahtarlamalı güç kaynakları (SMPS) ve endüstriyel uygulamalar için tasarlanmıştır. AlGaAs LED ve entegre güç çıkış aşaması, yüksek voltajlı cihazların güvenli ve verimli sürülmesini sağlar. 15kV/µs yüksek ortak mod reddetme (CMR) ve düşük voltaj kilitleme (UVLO) koruması sunar.
Özellikler
-
Tip: IGBT/MOSFET kapı sürücü optokuplör.
-
İzolasyon Voltajı: 5000Vrms (1 dakika).
-
Tepe Çıkış Akımı: 2.5A (min 2A).
-
Besleme Voltajı: 15V ila 30V.
-
Ortak Mod Reddetme (CMR): 15kV/µs (
@Vcm
=1500V).
-
Anahtarlama Hızı: 500ns (maks, tpLH/tpHL).
-
Düşük Seviye Çıkış Voltajı (VOL): 0.5V (maks).
-
Kılıf: DIP-8 (delik içi, 400-mil geniş).
-
Koruma: UVLO (histerezisli), düşük besleme akımı (5mA maks).
-
Çalışma Sıcaklığı: -40°C ila +100°C.
Kullanım Alanları
-
AC ve DC fırçasız motor sürücüleri.
-
Anahtarlamalı güç kaynakları (SMPS).
-
Endüksiyonlu ısıtıcılar ve ocaklar.
-
1200V/100A’ya kadar IGBT/MOSFET kapı kontrolü.
Teknik Özellikler
Kaynak: Broadcom HCNW3120-000E Veri Sayfası
Neden HCNW3120-000E?
2.5A yüksek çıkış akımı ve 5000Vrms izolasyon, güçlü IGBT/MOSFET sürücüleri için idealdir. 15kV/µs CMR, gürültülü ortamlarda güvenilirlik sağlar. UVLO koruması, düşük voltajda güvenli kapanma sunar. DIP-8 kılıf, delik içi montaj ve prototip projelerine uygundur.
Nasıl Kullanılır?
-
Pin Bağlantıları: LED anot (pin 2), katot (pin 3), Vcc (pin 8), GND (pin 5), çıkış (pin 6-7; veri sayfası kontrolü).
-
LED Sürüşü: 5-10mA akım (örn. 330Ω direnç
@5V
, If=10mA).
-
Besleme: 15V-30V, çıkış aşaması için uygun kapasitörle (örn. 0.1µF seramik).
-
Montaj: DIP-8 delik içi, lehimleme <260°C, 10s.
-
Koruma: Kapı direnci (örn. 10Ω) ve pull-down direnci önerilir. ESD önlemleri alın.
SSS
HCNW3120 vs HCPL-3120?
HCNW3120, 5000Vrms izolasyon ve AlGaAs LED; HCPL-3120, 3750Vrms ve GaAsP LED. HCNW3120 daha yüksek izolasyon sunar. Arduino ile kullanılabilir mi?
Evet, 5V lojik sinyalle LED tetiklenerek IGBT/MOSFET kontrol edilebilir.
