HCNW4503-300E OPTOKUPLÖR SMD THT - DELTASET ELEKTRONİK

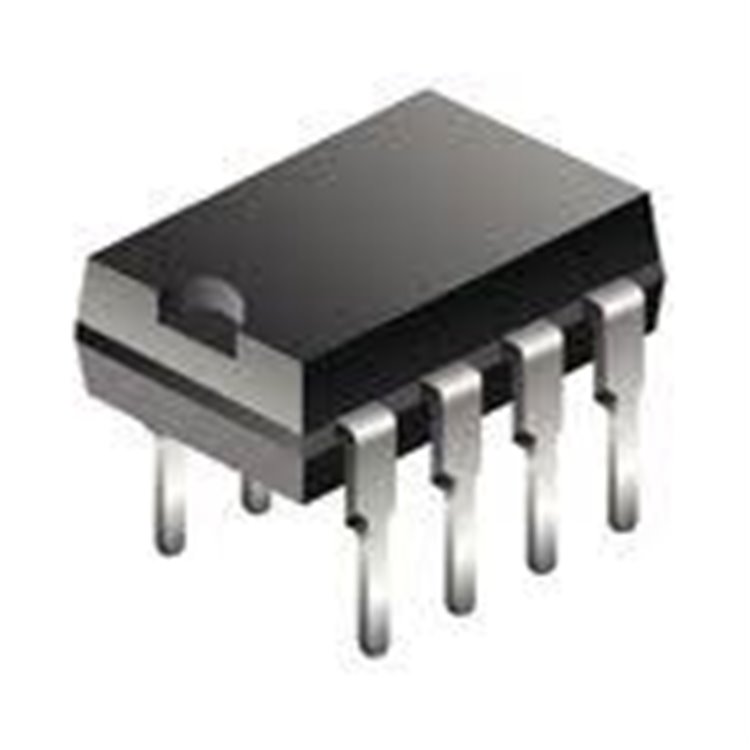

HCNW4503-300E 1-KANAL 5KV 1MBPS SMD DIP-8 OPTOKUPLÖR

* * * * * *

Ürün Kodu 345611653

Stok Kodu Stok Kodu: HCNW4503-300E-DS56 | HCNW4503-300E 1-Kanal Optokuplör, 5kV, 1Mbps, SMD DIP-8, THT. Yüksek hız TTL için ideal. DeltaSet Elektronik’ten orijinal ürün, yüksek stok, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

HCNW4503-300E Optokuplör SMD THT - DELTASET ELEKTRONİK

www.kilavuzelektronik.com sitesinden HCNW4503

HCNW4503-300E 1-Kanal Yüksek Hız Optokuplör - DeltaSet ElektronikÜrün Özellikleri:

Üretici: Broadcom Limited (Avago Technologies)
Model: HCNW4503-300E (HCNW4503 serisi, SMD DIP-8 varyantı)
Stok Kodu: HCNW4503-300E-DS56
Tip: 1-Kanal, Transistör Çıkışlı Optokuplör, Yüksek Hız
Lojik Ailesi: TTL uyumlu
Fonksiyon: LED ile fotodetektör arasında 5kV izolasyon sağlar
İzolasyon Voltajı: 5000Vrms (1 dakika)
Veri Hızı: 1Mbps (max)
İleri Akım (If): 25mA (max)
Akım Transfer Oranı (CTR): 15% ~ 19% @ If=16mA
Yayılım Gecikmesi (tPD): 1µs (tipik) @ If=16mA, RL=5.6kΩ
Çıkış Tipi: Açık kollektör transistör
Ortak Mod Reddiyatı (CMR): 15kV/µs @ VCM=1500V
Pin Sayısı: 8
Pin Konfigürasyonu:
- Pin 2: Anot (LED giriş)
- Pin 3: Katot (LED giriş)
- Pin 5: Fotodetektör besleme (VB)
- Pin 6: Çıkış (VO, açık kollektör)
- Pin 7: Baz bağlantısı (isteğe bağlı)
- Pin 8: VCC
- Pin 1, 4: NC (Bağlantısız)
Montaj Tipi: Yüzey Montaj (SMD) DIP-8, Gull Wing; THT lehimlemeye uygun
Paket/Kılıf: DIP-8 (SMD Gull Wing, 10.16mm x 6.35mm x 3.56mm)
Çalışma Sıcaklığı: 0°C ~ +70°C
Özellikler:
- Yüksek hız (1Mbps), TTL uyumlu, düşük baz-kollektör kapasitansı
- 5kVrms yüksek izolasyon, video sinyal ve hat alıcıları için ideal
- ESD koruması, 6N136 ve HCPL-0501 ile benzer performans
- RoHS uyumlu, Pb-free
Uygulama Alanları: Yüksek voltaj izolasyonu, video sinyal izolasyonu, hat alıcıları, motor kontrol devreleri, mikrodenetleyici arayüzleri
Stok Durumu: Yüksek stok (örn. TME: mevcut,; Farnell: stok, teslim süresi değişebilir,)

Ürün Açıklaması:
HCNW4503-300E, Broadcom (Avago) tarafından üretilen 1-kanal yüksek hız optokuplördür. SMD DIP-8 paketi, 5kVrms izolasyon voltajı ve 1Mbps veri hızı ile yüksek performans sunar. LED ile entegre fotodetektör arasında yalıtım sağlar; ayrı fotodiyot besleme ve transistör kollektör bağlantıları, baz-kollektör kapasitesini azaltarak geleneksel optokuplörlere göre 100 kat daha hızlı çalışır. TTL uyumlu açık kollektör çıkışı ve 15kV/µs ortak mod reddiyatı, gürültülü ortamlarda güvenilir sinyal aktarımı sağlar. Gull Wing SMD DIP-8 paketi, THT lehimlemeye de uygundur ve 10.16mm x 6.35mm x 3.56mm boyutlarıyla kompakt bir tasarıma sahiptir. Video sinyal izolasyonu, hat alıcıları ve motor kontrol devreleri gibi uygulamalarda idealdir. RoHS uyumlu ve Pb-free yapısı, çevre dostu projeler için uygundur. DeltaSet Elektronik, orijinal HCNW4503-300E ile yüksek stok seviyeleri ve hızlı teslimat sunar.,Satın Alma Bilgileri:
