HCPL-2200 / A2200 DIP-8 - DELTASET ELEKTRONİK

HCPL-2200 DIP-8 5MBİT/S OPTOKUPLÖR - HIZLI TESLİMAT

* * * * * *

Ürün Kodu 345611643

Stok Kodu HCPL-2200/A2200 DIP-8, 5MBit/s yüksek hızlı optokuplör, 3.75kV izolasyon, totem pole çıkışı. Sinyal izolasyonu için ideal. DELTASET ELEKTRONİK stoklarında, orijinal ürün garantisi ile.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

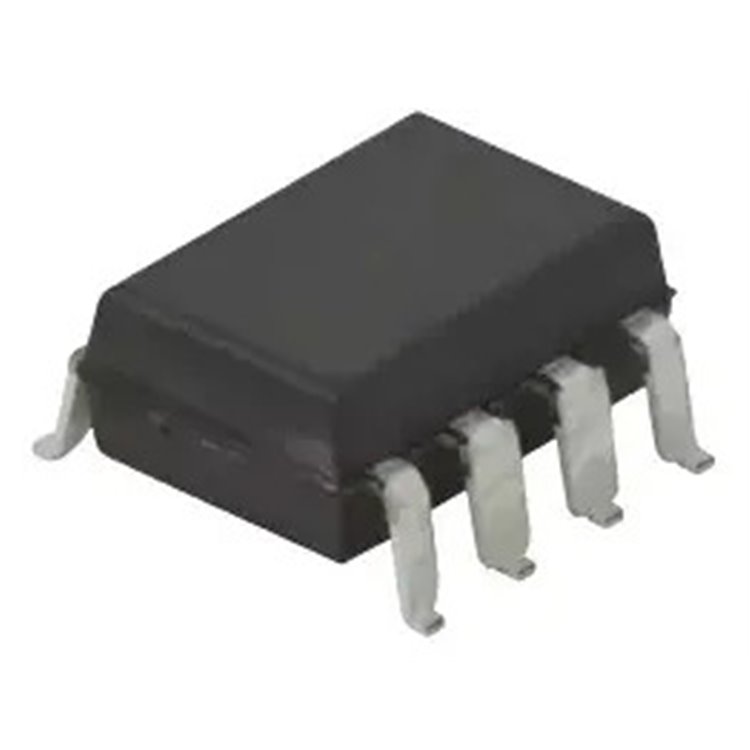

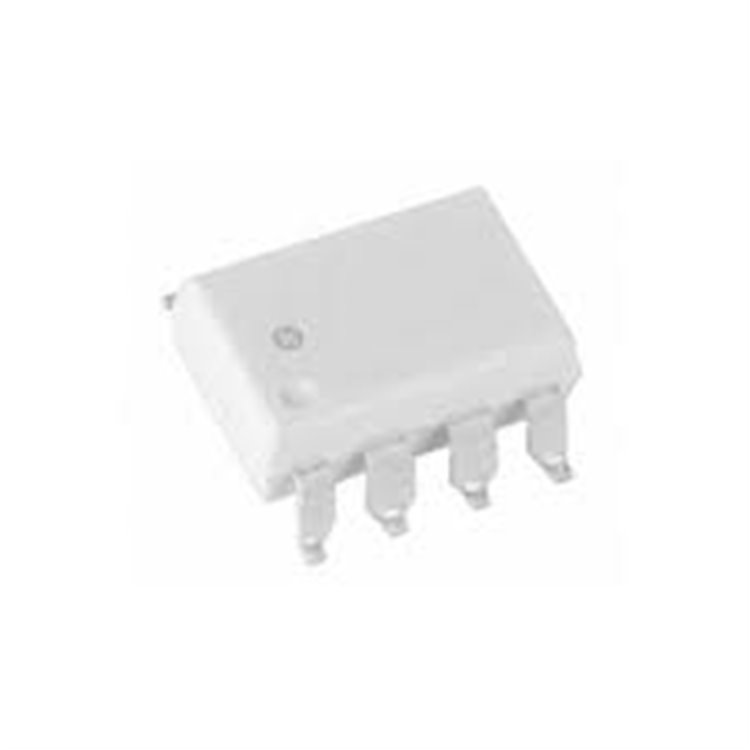

HCPL-2200 SMD-8 OPTOCOUPLER - DELTASET ELEKTRONİK

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

HCPL2200 HCPL2200 HP Integrated Circuit | eBay

HCPL-2200 / A2200 DIP-8 Yüksek Hızlı Optokuplör - Ürün Özellikleri

Ürün Açıklaması:
HCPL-2200 (A2200 olarak da bilinir), Broadcom Limited (eski adıyla Avago Technologies) tarafından üretilen, tek kanallı, yüksek hızlı bir optokuplördür. GaAsP LED ve entegre yüksek kazançlı fotodetektör içerir, totem pole çıkış aşaması ve dahili Schmitt tetikleyici ile lojik uyumlu dalga formları üretir, ek dalga şekillendirme gerektirmez. 5MBit/s veri hızı, 3750Vrms izolasyon voltajı ve 1kV/µs ortak mod reddetme oranı (CMR) ile sinyal izolasyonu, veri aktarımı ve gürültü önleme için tasarlanmıştır. DIP-8 kılıfı, through-hole (THT) montaj için uygundur. Endüstriyel otomasyon, bilgisayar arayüzleri ve güç kontrol sistemlerinde yaygın olarak kullanılır. DELTASET ELEKTRONİK, orijinal ürün garantisi ve hızlı teslimat sunar.Teknik Özellikler:

Tip: Yüksek Hızlı Lojik Çıkışlı Optokuplör
Kılıf Tipi: DIP-8 (THT, 0.300" / 7.62mm genişlik)
Kanal Sayısı: 1
İzolasyon Voltajı: 3750Vrms (1 dakika, UL1577)
Ortak Mod Reddetme (CMR): 1kV/µs (minimum), 5kV/µs @ 5mA (HCPL-2219 ile 10kV/µs)
Veri Hızı: 5MBit/s
Çıkış Türü: Totem Pole (Tri-State, pull-up direnci gerektirmez)
Çıkış Akımı: 25mA (maksimum)
İleri Voltaj (Vf): 1.5V (tipik), 1.7V (maksimum)
İleri Akım (If): 10mA (maksimum), 1.6mA (minimum)
Besleme Voltajı (Vcc): 4.5V ila 20V
Çıkış Voltajı (Vo): 20V (maksimum)
Yayılma Gecikmesi (tpLH/tpHL): 300ns (maksimum)
Yükselme/Düşme Süresi (Tipik): 55ns/15ns
Güç Tüketimi: 210mW (maksimum)
Çalışma Sıcaklığı: -40°C ila +85°C
Pin Sayısı: 8
Onaylar: UL (3750Vrms), CSA, VDE 0884 (opsiyon 060), BSI (HCNW22XX için)
Uygulama Alanları: Yüksek hızlı lojik sistem izolasyonu, bilgisayar-çevre birimi arayüzleri, mikroişlemci sistemleri, yer döngüsü eliminasyonu, darbe transformatörü yerine kullanım, yüksek hızlı hat alıcıları, güç kontrol sistemleri

Ürün Avantajları:

Yüksek Hız: 5MBit/s veri hızı ile hızlı sinyal aktarımı.
Yüksek İzolasyon: 3750Vrms ve 1kV/µs CMR ile güvenli izolasyon.
Lojik Uyumluluk: Totem pole çıkışı ve Schmitt tetikleyici ile ek şekillendirme gerektirmez.
Geniş Voltaj Aralığı: 4.5V-20V Vcc ile TTL, LSTTL ve CMOS uyumluluğu.
DELTASET ELEKTRONİK Güvencesi: Orijinal ürün ve hızlı teslimat.

Kullanım Alanları:
HCPL-2200/A2200 DIP-8, yüksek hızlı lojik sistem izolasyonu, bilgisayar-çevre birimi arayüzleri, mikroişlemci sistemleri, yer döngüsü eliminasyonu, darbe transformatörü yerine kullanım, yüksek hızlı hat alıcıları ve güç kontrol sistemlerinde kullanılır. Histeresiz özelliği, gürültü bağışıklığı sağlar ve çıkış sinyalinde titreme (chatter) riskini ortadan kaldırır.Tipik Uygulama Devresi:

Giriş: LED (Pin 2: Anot, Pin 3: Katot) 1.6-5mA akım ile sürülür, 330Ω direnç önerilir.
Çıkış: Totem pole çıkışı (Pin 6) doğrudan lojik devrelere bağlanır.
Enable: Pin 7 (Enable) ile çıkış kontrol edilir; yüksek (HIGH) aktif, düşük (LOW) devre dışı.
Besleme: Vcc (Pin 8) 4.5-20V, GND (Pin 5) toprağa bağlanır; Pin 5 ve 8 arasına 0.1µF bypass kapasitörü önerilir.
Not: ESD koruması için statik önlemler alınmalıdır.
