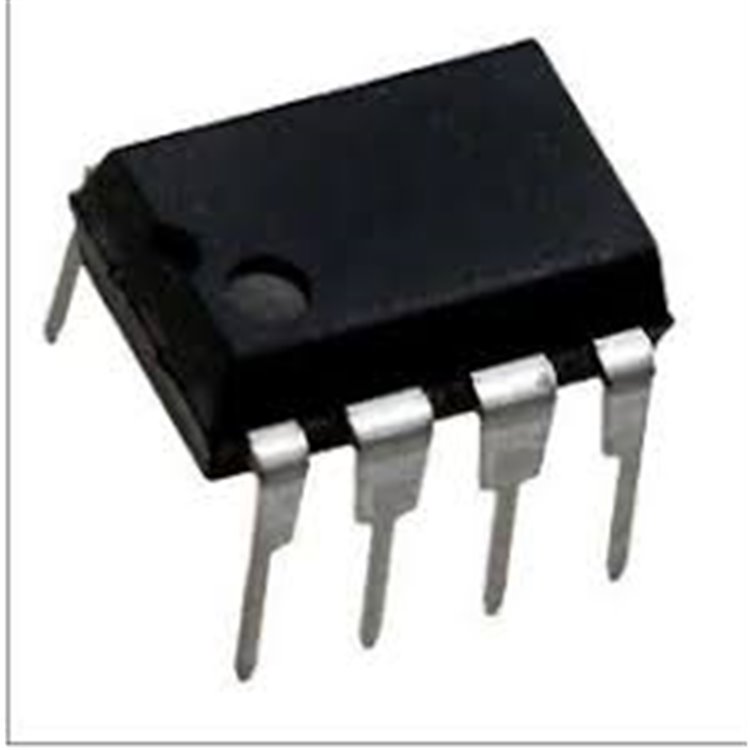

HCPL-2300-000E / HCPL2300 / A2300 DIP-8 - DELTASET ELEKTRONİK

HCPL-2300-000E 8MBİT/S OPTOKUPLÖR - HIZLI TESLİMAT

* * * * * *

Ürün Kodu 345611648

Stok Kodu HCPL-2300-000E DIP-8, 8MBit/s yüksek hızlı optokuplör, 3.75kV izolasyon, açık kollektör çıkışı. Sinyal izolasyonu için ideal. DELTASET ELEKTRONİK stoklarında, orijinal ürün garantisi ile.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

HCPL2300 , Optokuplör Entegresi

www.ulutaselektronik.com sitesinden HCPL 2300

HCPL-2300-000E / HCPL2300 / A2300 DIP-8 Yüksek Hızlı Optokuplör - Ürün ÖzellikleriÜrün Açıklaması:
HCPL-2300-000E (HCPL2300 veya A2300 olarak da bilinir), Broadcom Limited (eski adıyla Avago Technologies) tarafından üretilen, tek kanallı, yüksek hızlı bir optokuplördür. 820nm AlGaAs LED ve entegre yüksek kazançlı fotodetektör içerir, açık kollektör ve Schottky clamped çıkış ile 8MBit/s veri hızı sunar. 3750Vrms izolasyon voltajı ve 100V/µs ortak mod reddetme oranı (CMR) ile sinyal izolasyonu, veri aktarımı ve gürültü önleme için tasarlanmıştır. DIP-8 kılıfı, through-hole (THT) montaj için uygundur. Bilgisayar arayüzleri, mikroişlemci sistemleri ve endüstriyel otomasyon gibi uygulamalarda kullanılır. DELTASET ELEKTRONİK, orijinal ürün garantisi ve hızlı teslimat sunar.Teknik Özellikler:

Tip: Yüksek Hızlı Lojik Çıkışlı Optokuplör
Kılıf Tipi: DIP-8 (THT, 0.300" / 7.62mm genişlik)
Kanal Sayısı: 1
İzolasyon Voltajı: 3750Vrms (1 dakika, UL1577)
Ortak Mod Reddetme (CMR): 100V/µs (minimum), 5kV/µs (tipik @ If=5mA)
Veri Hızı: 8MBit/s
Çıkış Türü: Açık Kollektör, Schottky Clamped
Çıkış Akımı: 25mA (maksimum)
İleri Voltaj (Vf): 1.3V (tipik), 1.5V (maksimum)
İleri Akım (If): 5mA (maksimum, tipik çalışma), 0.5mA (minimum)
Besleme Voltajı (Vcc): 4.75V ila 5.25V
Çıkış Voltajı (Vo): 7V (maksimum)
Yayılma Gecikmesi (tpLH/tpHL): 160ns/200ns (maksimum)
Yükselme/Düşme Süresi (Tipik): 40ns/20ns
Güç Tüketimi: 40mW (maksimum)
Çalışma Sıcaklığı: -40°C ila +85°C
Pin Sayısı: 8
Onaylar: UL, CSA, IEC/EN/DIN EN 60747-5-5 (opsiyon 060 ile VIORM=630V peak)
Uygulama Alanları: Yer döngüsü eliminasyonu, bilgisayar-çevre birimi arayüzleri, mikroişlemci sistemleri, dijital izolasyon, RS-232-C arayüzü, yüksek hızlı hat alıcıları

Ürün Avantajları:

Yüksek Hız: 8MBit/s veri hızı ile hızlı sinyal aktarımı.
Yüksek İzolasyon: 3750Vrms ve 100V/µs CMR ile güvenli izolasyon.
Düşük Giriş Akımı: 0.5mA minimum If ile enerji verimliliği.
Esnek Çıkış: Açık kollektör çıkışı ile kablolu VEYA (wired OR) bağlantı desteği.
DELTASET ELEKTRONİK Güvencesi: Orijinal ürün ve hızlı teslimat.

Kullanım Alanları:
HCPL-2300-000E, yer döngüsü eliminasyonu, bilgisayar-çevre birimi arayüzleri, mikroişlemci sistemleri, A/D ve D/A dönüştürme için dijital izolasyon, RS-232-C arayüzü ve yüksek hızlı hat alıcıları gibi uygulamalarda kullanılır. Düşük giriş akımı ve yüksek CMR, gürültülü ortamlarda güvenilir performans sağlar.Tipik Uygulama Devresi:

Giriş: LED (Pin 2: Anot, Pin 3: Katot) 0.5-5mA akım ile sürülür, 330Ω direnç önerilir.
Çıkış: Açık kollektör çıkışı (Pin 6) pull-up direnci (ör. 330Ω-1kΩ) ile Vcc’ye bağlanır.
Enable: Pin 7 (Enable) ile çıkış kontrol edilir; düşük (LOW) aktif, yüksek (HIGH) devre dışı.
Besleme: Vcc (Pin 8) 4.75-5.25V, GND (Pin 5) toprağa bağlanır; Pin 5 ve 8 arasına 0.1µF bypass kapasitörü önerilir.
Not: ESD koruması için statik önlemler alınmalıdır.
