HCPL-3120 (HCPL3120, A3120) SMD-8 Broadcom IGBT Gate Drive Optocoupler: Özellikler ve Açıklama
Başlık: HCPL-3120 SMD-8 Broadcom 2.5A 600V IGBT Kapı Sürücü Optokuplör
HCPL-3120 (diğer adlarıyla HCPL3120, A3120), Broadcom (eski adıyla Agilent/Hewlett-Packard) tarafından üretilen bir IGBT kapı sürücü optokuplördür. SMD-8 (SOIC-8, yüzey montaj) kılıfıyla tasarlanmıştır ve yüksek voltajlı anahtarlama uygulamaları için uygundur. 2.5A maksimum tepe çıkış akımı, 600V çalışma voltajı ve 15 kV/µs ortak mod reddetme oranı (CMR) ile AC/DC motor kontrolü, invertörler ve anahtarlamalı güç kaynakları (SMPS) gibi uygulamalarda kullanılır. Optik izolasyon, kontrol devrelerini yüksek voltajlı güç devrelerinden ayırarak sistem güvenliğini artırır. Bu rehber, HCPL-3120 SMD-8’in teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “HCPL-3120 datasheet”, “A3120 fiyat” veya “HCPL3120 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar. Ayrıca, HCPL-3150 (önceki sorguda belirtilen) ile karşılaştırmalar yapılarak farklar açıklanacaktır.
HCPL-3120 (HCPL3120, A3120) SMD-8 Nedir?

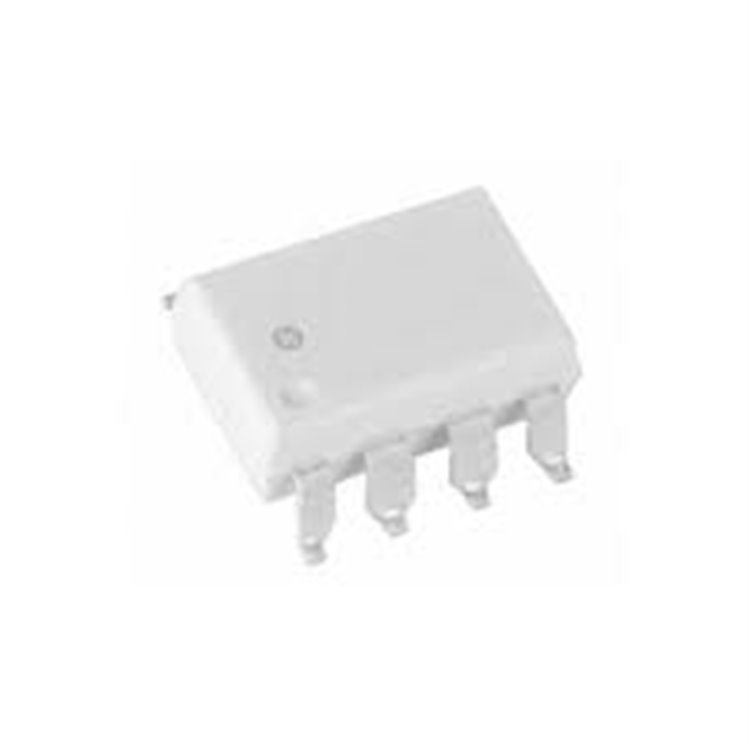

HCPL-3120, GaAsP LED’in optik olarak entegre bir güç çıkış aşamasına bağlandığı tek kanallı bir IGBT/MOSFET kapı sürücü optokuplörüdür. A3120 ve HCPL3120, aynı cihazın farklı adlandırmalarıdır; A3120, distribütörler tarafından kullanılan kısa bir kod olabilir. SMD-8 kılıf (SOIC-8), kompakt yüzey montaj tasarımları için idealdir ve 1200V/100A’ya kadar IGBT’leri doğrudan sürebilir. Daha yüksek kapasiteli IGBT’ler için bir ayrık güç aşamasıyla kullanılabilir. Alt gerilim kilitleme (UVLO) özelliği, düşük voltaj koşullarında IGBT hasarını önler. HCPL-3120, HCPL-3150’den daha yüksek çıkış akımı (2.5A vs. 0.5A) sunar, bu da daha büyük IGBT’leri sürmek için uygundur.
HCPL-3120 SMD-8 Teknik Özellikler
Teknik özellikler, Broadcom veri sayfasından ve diğer kaynaklardan (AllAboutCircuits, Farnell, Components101) derlenmiştir:
• Tip: IGBT/MOSFET Kapı Sürücü Optokuplör.
• Kılıf Tipi: SMD-8 (SOIC-8, 8-Pin, Surface Mount).
• Üretici: Broadcom (eski Agilent/Hewlett-Packard).
• Parça Numaraları: HCPL-3120, HCPL3120, A3120 (örn. HCPL-3120-000E, HCPL-3120-300E).
• Kanal Sayısı: 1 (Tek kanallı).
• İzolasyon Voltajı (V_ISO): 3750 V_RMS (1 dakika, UL1577 uyumlu).
• Çıkış Akımı:
  • Maksimum Tepe: 2.5A (minimum 2.0A).
  • Sürekli: ~2A.
• Çıkış Voltajı: 600V (IGBT/MOSFET sürme kapasitesi).
• Çalışma Voltaj Aralığı (V_CC): 15V ila 30V.
• Düşük Seviye Çıkış Voltajı (V_OL): 0.5V (maksimum, negatif kapı sürücü ihtiyacını azaltır).
• Ortak Mod Reddetme Oranı (CMR): 15 kV/µs (minimum, @ V_CM = 1500V).
• Alt Gerilim Kilitleme (UVLO):
  • Açılma Eşiği (V_UVLO+): 11.0V ila 13.5V.
  • Kapanma Eşiği (V_UVLO-): 9.5V ila 12.0V.
  • UVLO Kapanma Gecikmesi: ~0.6 µs.
  • UVLO Açılma Gecikmesi: ~0.8 µs.
• Gecikme Süresi (Propagation Delay): ~0.2 µs (tipik), ±0.35 µs (maksimum).
• Giriş Akımı (I_F): 5-10 mA (tipik, LED için, maksimum 16 mA).
• Güç Tüketimi: ~150 mW (maksimum).
• Çalışma Sıcaklığı: -40°C ila +100°C.
• Pin Konfigürasyonu (SMD-8):
  • Pin 1: NC (Bağlantı Yok).
  • Pin 2: Anot (LED).
  • Pin 3: Katot (LED).
  • Pin 4: NC (Bağlantı Yok).
  • Pin 5: V_EE (Çıkış Negatif Besleme).
  • Pin 6: V_OUT (Çıkış).
  • Pin 7: V_OUT (Çıkış).
  • Pin 8: V_CC (Çıkış Besleme, 15-30V).
• Özel Özellikler:
  • 2.5A tepe çıkış akımı, 1200V/100A IGBT’leri doğrudan sürebilir.
  • UVLO koruması, düşük voltajda IGBT hasarını önler.
  • Geniş V_CC aralığı (15-30V), esnek tasarım.
  • Yüksek CMR, gürültülü ortamlarda güvenilirlik.
  • RoHS uyumlu.
• Termal Direnç:
  • LED-to-Case: 442°C/W.
  • Detector-to-Case: 467°C/W.
• Boyutlar: ~9.65mm x 6.35mm x 3.56mm (SOIC-8).
• Ağırlık: ~0.3g.
Not: HCPL-3120, SMD-8 (SOIC-8) ve DIP-8 kılıflarda mevcuttur; bu rehber SMD-8’e odaklanır. A3120, distribütörlerde HCPL-3120 için kullanılan bir kısa kod olabilir.
HCPL-3120 vs. HCPL-3150 Karşılaştırması
HCPL-3150 (önceki sorguda belirtilen) ile HCPL-3120 arasındaki temel farklar:
• Çıkış Akımı: HCPL-3120, 2.5A tepe (2.0A minimum); HCPL-3150, 0.6A tepe (0.5A sürekli).
• IGBT Kapasitesi: HCPL-3120, 1200V/100A IGBT’leri sürebilir; HCPL-3150, 1200V/50A.
• Düşük Seviye Çıkış Voltajı (V_OL): HCPL-3120, 0.5V; HCPL-3150, 1.0V.
• Kılıf: HCPL-3120, SMD-8 ve DIP-8; HCPL-3150, genellikle DIP-8 (SMD versiyonu HCPL-3150V olarak adlandırılır).
• Uygulamalar: HCPL-3120, daha yüksek akım ve güç gerektiren uygulamalar için uygundur (örn. büyük motor sürücüleri); HCPL-3150, daha düşük akım ihtiyaçları için.
Seçim Kriteri: HCPL-3120, daha büyük IGBT’ler veya yüksek akım gereksinimleri için tercih edilir; HCPL-3150, daha küçük sistemlerde maliyet avantajı sağlar.
HCPL-3120 SMD-8 Kullanım Alanları
HCPL-3120, yüksek voltajlı anahtarlama ve izolasyon gerektiren uygulamalarda kullanılır:
• AC ve DC Motor Sürücüleri: Fırçasız DC motorlar, endüstriyel motor kontrolü.
• Invertörler: Ev aletleri, solar invertörler.
• Anahtarlamalı Güç Kaynakları (SMPS): Yüksek verimli güç dönüşümü.
• Kesintisiz Güç Kaynakları (UPS): Güç sürekliliği sistemleri.
• İndüksiyonlu Pişiriciler: Ev elektroniği.
• EV Şarj İstasyonları: Güç elektroniği kontrolü.
Optik izolasyon, yüksek ortak mod gürültüsüne karşı koruma sağlar.
HCPL-3120 SMD-8 Avantajlar
Neden HCPL-3120’yi seçmelisiniz? Temel avantajlar:
• Yüksek Çıkış Akımı: 2.5A tepe, 1200V/100A IGBT’leri sürebilir.
• Düşük V_OL: 0.5V, negatif kapı sürücü ihtiyacını azaltır.
• Yüksek CMR: 15 kV/µs, gürültülü ortamlarda stabilite.
• UVLO Koruması: IGBT’yi düşük voltaj hasarından korur.
• Kompakt SMD-8 Kılıf: Yüzey montaj tasarımları için ideal.
• Broadcom Kalitesi: Endüstri standardı güvenilirlik.
HCPL-3120 ile Benzer Optokuplörler
• HCPL-3150: 0.5A çıkış, 600V, daha düşük akım kapasitesi (önceki sorgu).
• HCPL-316J: Çift kanallı, 2A, gelişmiş UVLO.
• TLP250: Toshiba, 1.5A, 600V, benzer kapı sürücü.
• FOD3180: ON Semiconductor, 2A, 600V, yüksek hız.
• VO3120: Vishay, 2.5A, 600V, yüksek CMR.
• ACPL-337J: Broadcom, daha modern, düşük güç tüketimi.
Seçim Kriteri: HCPL-3120, 2.5A yüksek akım ve kompakt SMD-8 tasarım için uygundur; HCPL-3150, daha düşük akım uygulamaları için tercih edilir.
HCPL-3120 Sık Sorulan Sorular (SSS)
• HCPL-3120 ile A3120 farkı nedir? A3120, HCPL-3120 için kullanılan bir kısa kod veya aynı cihazdır.
• SMD-8 ve DIP-8 farkı nedir? SMD-8 (SOIC-8), yüzey montaj için kompakt; DIP-8, delik içi montaj için.
• Maksimum çıkış akımı nedir? 2.5A tepe, 2.0A minimum.
HCPL-3120 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için HCPL-3120 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
• Broadcom: www.broadcom.com (HCPL-3120 datasheet, ~253KB, 15 sayfa).
• AllDataSheet: www.alldatasheet.com (HCPL-3120 datasheet, 253KB).
• Components101: www.components101.com (HCPL-3120 datasheet ve uygulama devreleri).
• DataSheet4U: www.datasheet4u.com (HCPL-3120 datasheet, ~328KB).
• Not: Veri sayfası; pinout, elektriksel özellikler, anahtarlama karakteristikleri, uygulama devreleri (IGBT kapı sürücü) ve PCB yerleşim önerilerini içerir.
HCPL-3120 Fiyat ve Stok Bilgileri
HCPL-3120 (HCPL3120, A3120) SMD-8 ürünlerini satın almak için :
• Yerel Distribütör:
  • E-posta: [email protected]
  • Telefon: +90 212 2512460
  • Web Sitesi: www.deltaset.net
