HCPL-3150 / A3150 SOIC-8 - DELTASET ELEKTRONİK

HCPL-3150 SOIC-8 0.5A OPTOKUPLÖR - HIZLI TESLİMAT

* * * * * *

Ürün Kodu 34561590

Stok Kodu HCPL-3150/A3150 SOIC-8, 0.5A IGBT kapı sürücü optokuplör, 3.75kV izolasyon, 15-30V. Güç yönetimi için ideal. DELTASET ELEKTRONİK stoklarında, orijinal ürün garantisi ile.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

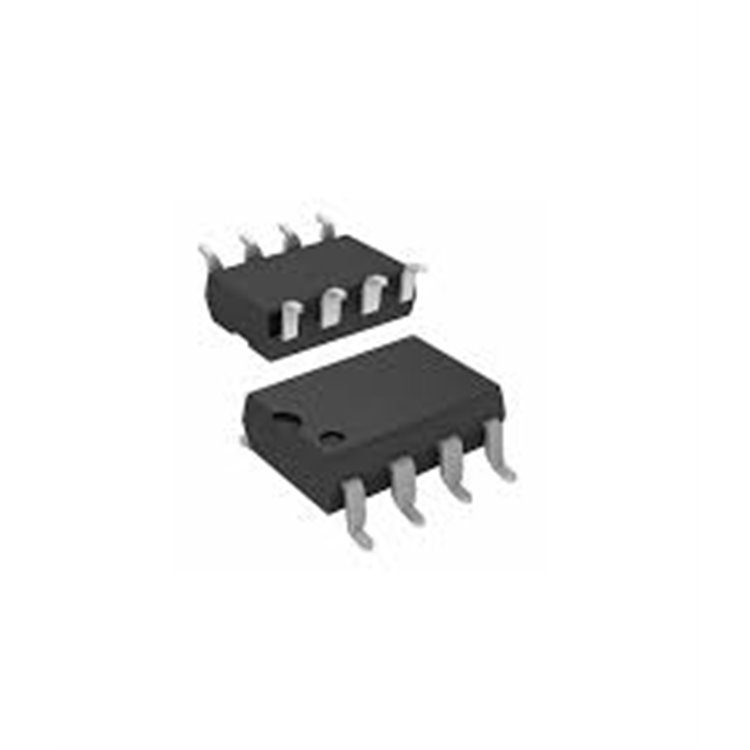

HCPL-3150 - (A3150) SMD-8 LOGIC OUT OPTOCOUPLER

HCPL-3150 - (A3150) SMD-8 için resim sonucu

HCPL-3150 / A3150 SOIC-8 IGBT Kapı Sürücü Optokuplör - Ürün Özellikleri

Ürün Açıklaması:
HCPL-3150 (A3150 olarak da bilinir), Broadcom Limited (eski adıyla Avago Technologies) tarafından üretilen, tek kanallı, IGBT ve MOSFET kapı sürücü optokuplördür. AlGaAs LED ve entegre yüksek akım çıkış aşaması ile tasarlanmıştır, 0.5A tepe çıkış akımı ve 3750Vrms izolasyon voltajı sunar. 15kV/µs yüksek ortak mod reddetme oranı (CMR) ile gürültülü ortamlarda güvenilir performans sağlar. Kompakt SOIC-8 kılıfı, yüzey montaj (SMD) uygulamaları için uygundur. Motor sürücüleri, yenilenebilir enerji sistemleri, endüstriyel invertörler ve güç kaynaklarında IGBT/MOSFET kapı kontrolü için idealdir. DELTASET ELEKTRONİK, orijinal ürün garantisi ve hızlı teslimat sunar.Teknik Özellikler:

Tip: IGBT/MOSFET Kapı Sürücü Optokuplör
Kılıf Tipi: SOIC-8 (SMD, 0.154" / 3.90mm genişlik)
Kanal Sayısı: 1
İzolasyon Voltajı: 3750Vrms (1 dakika, UL1577)
Ortak Mod Reddetme (CMR): 15kV/µs (minimum, Vcm=1500V)
Tepe Çıkış Akımı: ±0.5A
Besleme Voltajı (Vcc): 15V ila 30V
İleri Voltaj (Vf): 1.5V (tipik), 1.8V (maksimum)
İleri Akım (If): 25mA (maksimum), 7mA (minimum)
Çıkış Voltajı (Vo): 15V ila 30V
Yayılma Gecikmesi (tpLH/tpHL): 500ns (maksimum)
Yükselme/Düşme Süresi (Tipik): 100ns/100ns
Güç Tüketimi: 650mW (maksimum)
Çıkış Türü: Push-Pull (Totem Pole)
Çıkış Akımı (Io): ±0.4A (sürekli)
Çıkış Direnci (Rout): 2Ω (tipik)
Çalışma Sıcaklığı: -40°C ila +100°C
Pin Sayısı: 8
Onaylar: UL, CSA, IEC/EN/DIN EN 60747-5-5 (opsiyon 060 ile)
Uygulama Alanları: IGBT/MOSFET kapı kontrolü, motor sürücüleri, yenilenebilir enerji sistemleri (güneş invertörleri), endüstriyel invertörler, anahtarlamalı güç kaynakları

Ürün Avantajları:

Yüksek Akım Kapasitesi: ±0.5A tepe çıkış akımı ile güçlü kapı kontrolü.
Yüksek İzolasyon: 3750Vrms ve 15kV/µs CMR ile güvenli izolasyon.
Kompakt Tasarım: SOIC-8 kılıf ile yer tasarrufu sağlar.
Geniş Voltaj Aralığı: 15V-30V Vcc ile esnek kullanım.
DELTASET ELEKTRONİK Güvencesi: Orijinal ürün ve hızlı teslimat.

Kullanım Alanları:
HCPL-3150/A3150 SOIC-8, IGBT ve MOSFET tabanlı motor sürücüleri, yenilenebilir enerji sistemleri (ör. güneş invertörleri), endüstriyel invertörler, anahtarlamalı güç kaynakları ve yüksek voltajlı güç kontrol sistemlerinde kullanılır. Yüksek CMR, gürültülü endüstriyel ortamlarda güvenilir performans sağlar.Tipik Uygulama Devresi:

Giriş: LED (Pin 2: Anot, Pin 3: Katot) 7-16mA akım ile sürülür, 1kΩ direnç önerilir.
Çıkış: Push-pull çıkışı (Pin 6 ve 7) doğrudan IGBT/MOSFET kapısına bağlanır.
Besleme: Vcc (Pin 8) 15-30V, VEE (Pin 5) toprağa bağlanır; 0.1µF bypass kapasitörü önerilir.
Koruma: Harici ters diyot veya kapı direnci ile IGBT/MOSFET korunabilir.
Not: ESD koruması için statik önlemler alınmalıdır.
