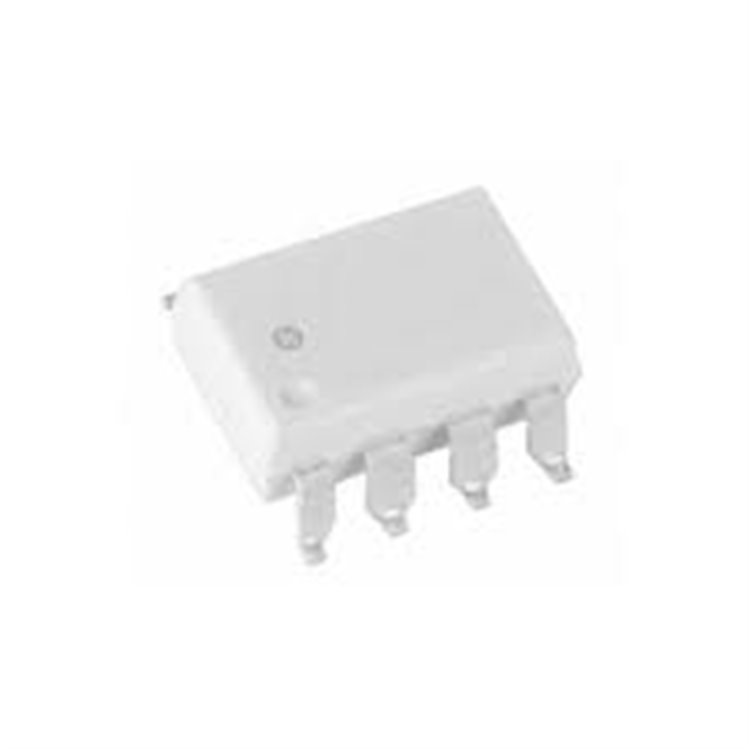

HCPL-4504 / HCPL-4504-500E / A4504 SOIC-8 - DELTASET ELEKTRONİK

HCPL-4504-500E 1MBİT/S OPTOKUPLÖR - HIZLI TESLİMAT

* * * * * *

Ürün Kodu 345611659

Stok Kodu HCPL-4504-500E SOIC-8, 1MBit/s yüksek hızlı optokuplör, 3.75kV izolasyon, 25-60% CTR. IPM ve sinyal izolasyonu için ideal. DELTASET ELEKTRONİK stoklarında, orijinal ürün garantisi ile.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

HCPL4504 SMD

Hcpl4504 Optoacoplador Smd 8 Pinos - Avago - A4504 | MercadoLivre

HCPL-4504 / HCPL-4504-500E / A4504 SOIC-8 Yüksek Hızlı Optokuplör - Ürün ÖzellikleriÜrün Açıklaması:
HCPL-4504-500E (HCPL-4504 veya A4504 olarak da bilinir), Broadcom Limited tarafından üretilen, tek kanallı, yüksek hızlı bir optokuplördür. GaAsP LED ve entegre yüksek kazançlı fototransistör içerir, 1MBit/s veri hızı ve 3750Vrms izolasyon voltajı sunar. 15kV/µs ortak mod reddetme oranı (CMR) ile gürültülü ortamlarda güvenilir performans sağlar. Kısa yayılma gecikmeleri ve garantili tPLH-tPHL farkı ile IPM (Akıllı Güç Modülü) invertörleri için optimize edilmiştir. SOIC-8 kılıfı, yüzey montaj (SMD) uygulamaları için uygundur. Endüstriyel otomasyon, invertör devreleri ve sinyal izolasyonunda kullanılır. DELTASET ELEKTRONİK, orijinal ürün garantisi ve hızlı teslimat sunar.Teknik Özellikler:

Tip: Yüksek Hızlı Transistör Çıkışlı Optokuplör
Kılıf Tipi: SOIC-8 (SMD, 8-SMD Gull Wing, 9.65mm x 6.35mm x 3.56mm)
Kanal Sayısı: 1
İzolasyon Voltajı: 3750Vrms (1 dakika, UL1577)
Ortak Mod Reddetme (CMR): 15kV/µs (minimum, Vcm=1500V, TTL yükü)
Veri Hızı: 1MBit/s
Akım Transfer Oranı (CTR): 25% (min) ila 60% (maks) @ 16mA
İleri Voltaj (Vf): 1.5V (tipik), 1.7V (maksimum)
İleri Akım (If): 25mA (maksimum), 16mA (tipik)
Ters Voltaj (Vr): 5V
Çıkış Akımı: 8mA (maksimum)
Çıkış Voltajı (Vo): 20V (maksimum)
Yayılma Gecikmesi (tpLH/tpHL): 200ns/300ns (tipik)
Güç Tüketimi: 100mW (maksimum)
Çalışma Sıcaklığı: -55°C ila +100°C
Pin Sayısı: 8
Onaylar: UL, CSA, IEC/EN/DIN EN 60747-5-5 (opsiyon 060 ile VIORM=630V peak)
Uygulama Alanları: Inverter devreleri, IPM arayüzü, hat alıcıları, yüksek hızlı lojik zemin izolasyonu (TTL/TTL, TTL/CMOS, TTL/LSTTL), darbe transformatörü yerine kullanım, analog sinyal izolasyonu

Ürün Avantajları:

Yüksek Hız: 1MBit/s veri hızı ile hızlı sinyal aktarımı.
Yüksek İzolasyon: 3750Vrms ve 15kV/µs CMR ile güvenli izolasyon.
Kısa Yayılma Gecikmesi: IPM invertörleri için optimize edilmiş tPLH-tPHL farkı.
Kompakt Tasarım: SOIC-8 kılıf ile yer tasarrufu sağlar.
DELTASET ELEKTRONİK Güvencesi: Orijinal ürün ve hızlı teslimat.

Kullanım Alanları:
HCPL-4504-500E, inverter devreleri, akıllı güç modülü (IPM) arayüzleri, hat alıcıları, yüksek hızlı lojik zemin izolasyonu (TTL/TTL, TTL/CMOS, TTL/LSTTL), darbe transformatörü yerine kullanım ve analog sinyal izolasyonu gibi uygulamalarda kullanılır. Yüksek CMR ve kısa yayılma gecikmeleri, gürültülü endüstriyel ortamlarda güvenilir performans sağlar.Tipik Uygulama Devresi:

Giriş: LED (Pin 2: Anot, Pin 3: Katot) 16mA akım ile sürülür, 470Ω direnç önerilir.
Çıkış: Fototransistör çıkışı (Pin 6: Kollektör, Pin 5: Emitter) pull-up direnci (ör. 4.7kΩ) ile Vcc’ye bağlanır.
Besleme: Vcc (Pin 8) 4.5-20V, GND (Pin 7) toprağa bağlanır; 0.1µF bypass kapasitörü önerilir.
Not: ESD koruması için statik önlemler alınmalıdır.
