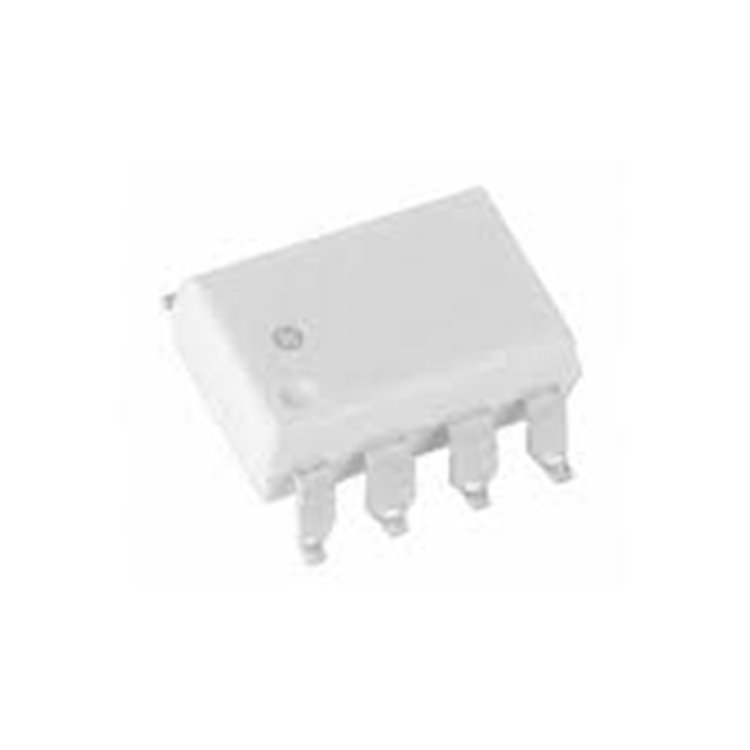

HCPL-4506 / A4506 SOP-8 - DELTASET ELEKTRONİK

HCPL-4506 SOP-8 1MBİT/S OPTOKUPLÖR - HIZLI TESLİMAT

* * * * * *

Ürün Kodu 345611660

Stok Kodu HCPL-4506/A4506 SOP-8, 1MBit/s akıllı güç modülü optokuplör, 3.75kV izolasyon, 15-50% CTR. IPM için ideal. DELTASET ELEKTRONİK stoklarında.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

A4506

HCPL-4506 SOP-8 SMD

ic 4506, ic 4506 Suppliers and Manufacturers at Alibaba.com

HCPL-4506 / A4506 SOP-8 Akıllı Güç Modülü Optokuplör - Ürün ÖzellikleriÜrün Açıklaması:
HCPL-4506 (A4506 olarak da bilinir), Broadcom Limited tarafından üretilen, tek kanallı, yüksek hızlı bir optokuplördür. AlGaAs LED ve entegre yüksek kazançlı fototransistör içerir, 1MBit/s veri hızı ve 3750Vrms izolasyon voltajı sunar. 30kV/µs ortak mod reddetme oranı (CMR) ile gürültülü ortamlarda güvenilir performans sağlar. Akıllı güç modülleri (IPM) ve invertör uygulamaları için optimize edilmiştir, düşük yayılma gecikmeleri ve geniş çalışma sıcaklık aralığı ile öne çıkar. Kompakt SOP-8 kılıfı, yüzey montaj (SMD) uygulamaları için uygundur. Endüstriyel otomasyon, motor sürücüleri ve yenilenebilir enerji sistemlerinde kullanılır. DELTASET ELEKTRONİK, orijinal ürün garantisi ve hızlı teslimat sunar.Teknik Özellikler:

Tip: Akıllı Güç Modülü (IPM) Optokuplör
Kılıf Tipi: SOP-8 (SMD, 9.65mm x 6.35mm x 3.56mm)
Kanal Sayısı: 1
İzolasyon Voltajı: 3750Vrms (1 dakika, UL1577)
Ortak Mod Reddetme (CMR): 30kV/µs (minimum, Vcm=1000V, TTL yükü)
Veri Hızı: 1MBit/s
Akım Transfer Oranı (CTR): 15% (min) ila 50% (maks) @ 16mA
İleri Voltaj (Vf): 1.5V (tipik), 1.7V (maksimum)
İleri Akım (If): 25mA (maksimum), 16mA (tipik)
Ters Voltaj (Vr): 5V
Çıkış Akımı: 8mA (maksimum)
Çıkış Voltajı (Vo): 20V (maksimum)
Yayılma Gecikmesi (tpLH/tpHL): 400ns (maksimum)
Yükselme/Düşme Süresi (Tipik): 100ns/100ns
Güç Tüketimi: 145mW (maksimum)
Çıkış Türü: Açık Kollektör
Çalışma Sıcaklığı: -40°C ila +100°C
Pin Sayısı: 8
Onaylar: UL, CSA, IEC/EN/DIN EN 60747-5-5 (opsiyon 060 ile VIORM=630V peak)
Uygulama Alanları: Akıllı güç modülü (IPM) arayüzü, invertör devreleri, motor sürücüleri, yenilenebilir enerji sistemleri, sinyal izolasyonu, hat alıcıları

Ürün Avantajları:

Yüksek Hız: 1MBit/s veri hızı ile hızlı sinyal aktarımı.
Yüksek İzolasyon: 3750Vrms ve 30kV/µs CMR ile güvenli izolasyon.
IPM Optimizasyonu: Akıllı güç modülleri için düşük yayılma gecikmesi.
Kompakt Tasarım: SOP-8 kılıf ile yer tasarrufu sağlar.
DELTASET ELEKTRONİK Güvencesi: Orijinal ürün ve hızlı teslimat.

Kullanım Alanları:
HCPL-4506/A4506 SOP-8, akıllı güç modülü (IPM) arayüzleri, motor sürücüleri, yenilenebilir enerji sistemleri (ör. güneş invertörleri), endüstriyel invertörler, hat alıcıları ve sinyal izolasyonu gerektiren uygulamalarda kullanılır. Yüksek CMR, gürültülü endüstriyel ortamlarda güvenilir performans sağlar.Tipik Uygulama Devresi:

Giriş: LED (Pin 2: Anot, Pin 3: Katot) 16mA akım ile sürülür, 470Ω direnç önerilir.
Çıkış: Açık kollektör çıkışı (Pin 6: Kollektör, Pin 5: Emitter) pull-up direnci (ör. 4.7kΩ) ile Vcc’ye bağlanır.
Besleme: Vcc (Pin 8) 4.5-20V, GND (Pin 7) toprağa bağlanır; 0.1µF bypass kapasitörü önerilir.
Not: ESD koruması için statik önlemler alınmalıdır.
