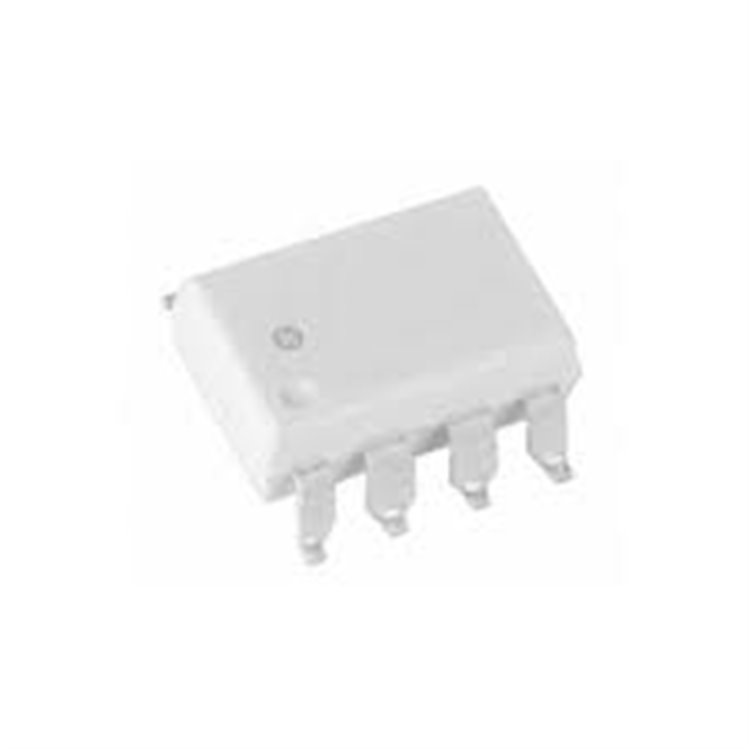

HCPL-4514 / A4514 SOP-8 IGBT Kapı Sürücü Optokuplör - Ürün Özellikleri
Ürün Açıklaması:
HCPL-4514 (A4514 olarak da bilinir), Broadcom Limited tarafından üretilen, tek kanallı, yüksek hızlı bir optokuplördür. AlGaAs LED ve entegre yüksek kazançlı fototransistör içerir, 1MBit/s veri hızı ve 3750Vrms izolasyon voltajı sunar. 15kV/µs ortak mod reddetme oranı (CMR) ile gürültülü ortamlarda güvenilir performans sağlar. Akıllı güç modülleri (IPM) ve IGBT/MOSFET kapı sürücü uygulamaları için optimize edilmiştir, düşük yayılma gecikmeleri ve yüksek CMR ile öne çıkar. Kompakt SOP-8 kılıfı, yüzey montaj (SMD) uygulamaları için uygundur. Motor sürücüleri, yenilenebilir enerji sistemleri ve endüstriyel invertörlerde kullanılır. DELTASET ELEKTRONİK, orijinal ürün garantisi ve hızlı teslimat sunar.
Teknik Özellikler:
-
Tip: IGBT/MOSFET Kapı Sürücü Optokuplör
-
Kılıf Tipi: SOP-8 (SMD, 9.65mm x 6.35mm x 3.56mm)
-
Kanal Sayısı: 1
-
İzolasyon Voltajı: 3750Vrms (1 dakika, UL1577)
-
Ortak Mod Reddetme (CMR): 15kV/µs (minimum, Vcm=1500V)
-
Veri Hızı: 1MBit/s
-
Akım Transfer Oranı (CTR): 25% (min) ila 50% (maks) @ 16mA
-
İleri Voltaj (Vf): 1.5V (tipik), 1.7V (maksimum)
-
İleri Akım (If): 25mA (maksimum), 16mA (tipik)
-
Ters Voltaj (Vr): 5V
-
Çıkış Akımı: 8mA (maksimum)
-
Çıkış Voltajı (Vo): 20V (maksimum)
-
Yayılma Gecikmesi (tpLH/tpHL): 400ns (maksimum)
-
Yükselme/Düşme Süresi (Tipik): 100ns/100ns
-
Güç Tüketimi: 145mW (maksimum)
-
Çıkış Türü: Açık Kollektör
-
Çalışma Sıcaklığı: -40°C ila +100°C
-
Pin Sayısı: 8
-
Onaylar: UL, CSA, IEC/EN/DIN EN 60747-5-5 (opsiyon 060 ile VIORM=630V peak)
-
Uygulama Alanları: IGBT/MOSFET kapı kontrolü, akıllı güç modülü (IPM) arayüzü, motor sürücüleri, yenilenebilir enerji sistemleri, endüstriyel invertörler, sinyal izolasyonu
Ürün Avantajları:
-
Yüksek Hız: 1MBit/s veri hızı ile hızlı sinyal aktarımı.
-
Yüksek İzolasyon: 3750Vrms ve 15kV/µs CMR ile güvenli izolasyon.
-
IPM Optimizasyonu: Akıllı güç modülleri için düşük yayılma gecikmesi.
-
Kompakt Tasarım: SOP-8 kılıf ile yer tasarrufu sağlar.
-
DELTASET ELEKTRONİK Güvencesi: Orijinal ürün ve hızlı teslimat.
Kullanım Alanları:
HCPL-4514/A4514 SOP-8, IGBT ve MOSFET kapı kontrolü, akıllı güç modülü (IPM) arayüzleri, motor sürücüleri, yenilenebilir enerji sistemleri (ör. güneş invertörleri), endüstriyel invertörler ve sinyal izolasyonu gerektiren uygulamalarda kullanılır. Yüksek CMR, gürültülü endüstriyel ortamlarda güvenilir performans sağlar.
Tipik Uygulama Devresi:
-
Giriş: LED (Pin 2: Anot, Pin 3: Katot) 16mA akım ile sürülür, 470Ω direnç önerilir.
-
Çıkış: Açık kollektör çıkışı (Pin 6: Kollektör, Pin 5: Emitter) pull-up direnci (ör. 4.7kΩ) ile Vcc’ye bağlanır.
-
Besleme: Vcc (Pin 8) 4.5-20V, GND (Pin 7) toprağa bağlanır; 0.1µF bypass kapasitörü önerilir.
-
Not: ESD koruması için statik önlemler alınmalıdır.
