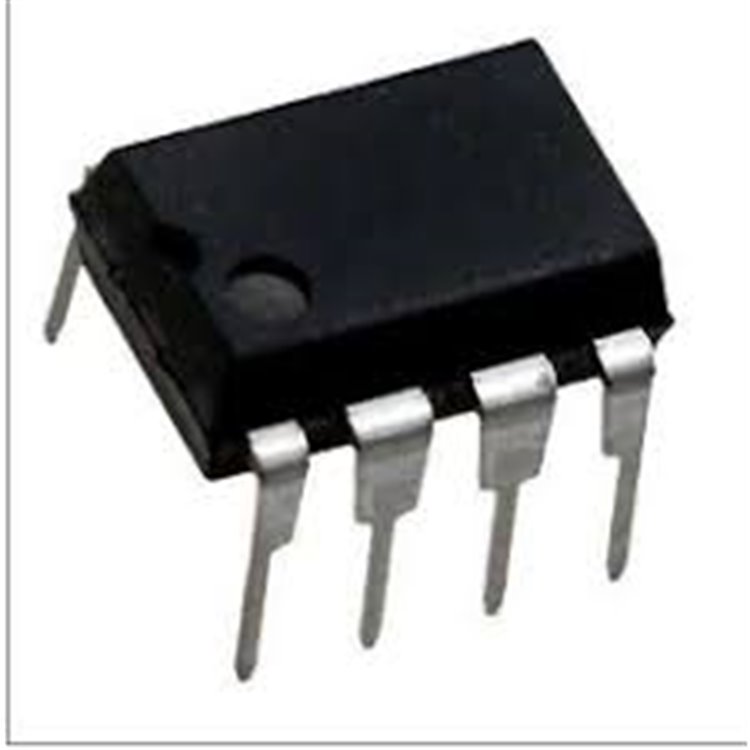

HCPL-J314 (AJ314) DIP-8 Broadcom IGBT Gate Drive Optokuplör: Özellikler ve Açıklama
Başlık: HCPL-J314 (AJ314) DIP-8 Broadcom 0.6A IGBT Gate Drive Optokuplör
HCPL-J314 (AJ314), Broadcom (eski adıyla Avago Technologies) tarafından üretilen bir IGBT kapı sürücü optokuplördür. DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. AlGaAs LED ve entegre güç çıkış aşamasıyla, yüksek hızlı anahtarlama ve 0.6A çıkış akımıyla IGBT’ler ve MOSFET’ler için optimize edilmiştir. Bu rehber, HCPL-J314’ün teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “HCPL-J314 datasheet”, “AJ314 optokuplör” veya “HCPL-J314 fiyat” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
HCPL-J314 (AJ314) DIP-8 Broadcom Nedir?
HCPL-J314, giriş ve çıkış arasında elektriksel yalıtım sağlayan bir optokuplördür. AlGaAs LED, entegre bir güç çıkış aşamasına optik olarak bağlanır. 0.6A maksimum çıkış akımı, yüksek işletim gerilimi aralığı ve yüksek ortak mod reddetme (CMR) ile motor kontrol invertörleri ve anahtarlamalı güç kaynakları için idealdir. AJ314, HCPL-J314’ün bir varyantıdır (genellikle aynı cihaz, farklı markalama veya test koşulları). DIP-8 kılıf, prototip ve endüstriyel devrelerde kolay kullanım sağlar.
HCPL-J314 (AJ314) DIP-8 Teknik Özellikler
Teknik özellikler, Broadcom veri sayfasından ve diğer kaynaklardan derlenmiştir:
-
Tip: IGBT Kapı Sürücü Optokuplör (Tek Kanallı, Push-Pull Totem Pole Çıkış).
-
Kılıf Tipi: DIP-8 (8-Pin Dual Inline Package).
-
LED Tipi: AlGaAs (Alüminyum Gallium Arsenide).
-
Yalıtım Gerilimi (V<sub>ISO</sub>): 3750V RMS (1 dakika, UL1577 uyumlu).
-
Çıkış Akımı:
-
Maksimum: 0.6A (tepe).
-
Minimum: 0.4A.
-
Akım Transfer Oranı (CTR): Belirtilmemiş (kapı sürücü optokuplörlerde genellikle uygulanmaz).
-
Yayılım Gecikmesi:
-
Ortak Mod Reddetme (CMR): 10kV/µs (minimum, V<sub>CM</sub>=1000V).
-
Giriş Akımı (I<sub>F</sub>): 25mA (maksimum, önerilen 8-12mA).
-
Besleme Gerilimi (V<sub>CC</sub>): 10V - 30V.
-
Çıkış Gerilimi: V<sub>CC</sub>’ye bağlı (IGBT/MOSFET kapı sürmek için uygun).
-
Veri Hızı: Belirtilmemiş (yüksek hızlı anahtarlama için uygun).
-
Çalışma Sıcaklığı: -40°C ila +100°C.
-
Pin Konfigürasyonu:
-
Pin 1: NC (Bağlantı Yok).
-
Pin 2: Anot (LED).
-
Pin 3: Katot (LED).
-
Pin 4: NC (Bağlantı Yok).
-
Pin 5: Toprak (GND).
-
Pin 6: Çıkış (V<sub>O</sub>).
-
Pin 7: NC (Bağlantı Yok).
-
Pin 8: Besleme (V<sub>CC</sub>).
-
Özel Özellikler:
-
0.6A tepe çıkış akımı, küçük/orta güç IGBT’ler için uygun.
-
Yüksek işletim gerilimi aralığı, kapı kontrollü cihazlar için ideal.
-
Yüksek CMR, gürültülü ortamlarda güvenilirlik.
-
Kompakt DIP-8 kılıf, kolay entegrasyon.
-
RoHS Uyumluluğu: Evet, kurşunsuz (Pb-free).
-
Boyutlar: Yaklaşık 9.2mm x 6.35mm x 3.81mm.
-
Ağırlık: ~0.5g.
Bu özellikler, HCPL-J314’ü IGBT ve MOSFET sürücü devreleri için ideal kılar.
HCPL-J314 (AJ314) DIP-8 Kullanım Alanları
HCPL-J314, yüksek hızlı anahtarlama ve elektriksel yalıtım gerektiren uygulamalarda kullanılır:
-
Motor Kontrol İnvertörleri: AC ve fırçasız DC motor sürücüleri.
-
Anahtarlamalı Güç Kaynakları (SMPS): Yüksek verimli güç yönetimi.
-
İnvertörler: Ev aletleri ve kesintisiz güç kaynakları (UPS).
-
Endüksiyon Ocakları: Yüksek frekanslı anahtarlama.
-
Endüstriyel Otomasyon: PLC’ler ve motor kontrol sistemleri.
-
Yenilenebilir Enerji: Solar invertörler ve rüzgar türbin kontrolü.
Yüksek CMR ve 0.6A çıkış akımı, gürültülü ortamlarda güvenilir kapı sürme sağlar.
HCPL-J314 (AJ314) DIP-8 Avantajlar
Neden HCPL-J314’ü seçmelisiniz? Temel avantajlar:
-
Yüksek Çıkış Akımı: 0.6A tepe, IGBT ve MOSFET’leri doğrudan sürebilir.
-
Güçlü Yalıtım: 3750V RMS, güvenli elektriksel ayırma.
-
Yüksek CMR: 10kV/µs, gürültüye karşı üstün koruma.
-
Hızlı Anahtarlama: 300ns yayılım gecikmesi, yüksek frekanslı uygulamalara uygun.
-
Geniş V<sub>CC</sub> Aralığı: 10V-30V, esnek tasarım.
-
Broadcom Kalitesi: Endüstri standardı, güvenilir optokuplör.
HCPL-J314 (AJ314) DIP-8 Sık Sorulan Sorular (SSS)
-
HCPL-J314’ün maksimum çıkış akımı nedir? 0.6A (tepe).
-
HCPL-J314 ile HCPL-314J arasındaki fark nedir? HCPL-314J, 0.4A çıkış akımı sunar; HCPL-J314 ise 0.6A ile daha yüksek güç sağlar.
-
SMD versiyonu var mı? Evet, HCPL-J314-500E gibi SMD varyantlar mevcuttur (Gull Wing SO-8).
-
HCPL-J314, HCPL-4514 ile aynı mı? Hayır, HCPL-4514 yüksek hızlı (1MBd) bir optokuplörken, HCPL-J314 IGBT kapı sürücüsü olarak tasarlanmıştır ve daha yüksek çıkış akımı sunar.
HCPL-J314 (AJ314) DIP-8 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için HCPL-J314 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
HCPL-J314 (AJ314) DIP-8 Satın Alma Bilgileri
HCPL-J314 (AJ314) satın almak için:
