HCPL2630 DIP-8 Çift Kanal Yüksek Hızlı Optokuplör – 10Mbps 2.5kV Çözüm

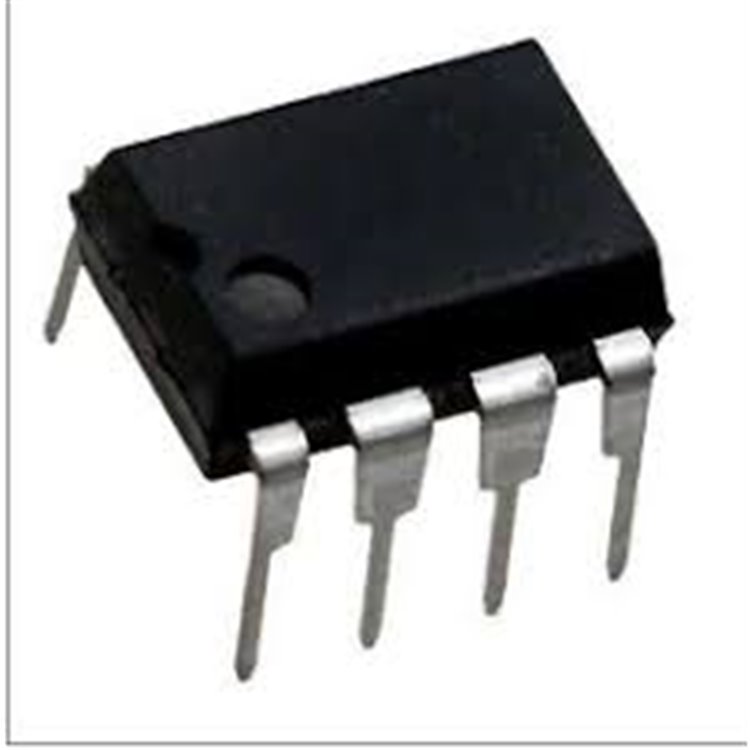

HCPL2630 (A2630 olarak da bilinir), ON Semiconductor tarafından üretilen çift kanal yüksek hızlı optokuplör entegre devresidir. DIP-8 kılıfta, 5V besleme voltajı ile 10 Mbps veri hızı ve 2.5kV izolasyon voltajı sunar. Her kanal, bir 850nm AlGaAs LED ile yüksek hızlı entegre bir lojik kapı çıkışlı fotodetektörden oluşur. Açık kollektör çıkışları, kablolu VEYA (wired OR) bağlantılarını destekler. 10kV/µs ortak mod reddi (CMR) ve -40°C ila +85°C sıcaklık aralığında garanti edilen performans ile endüstriyel kontrol, seri iletişim ve mikrodenetleyici arayüzlerinde kullanılır. A2630, HCPL2630’un eşdeğer bir modelidir. Not: ON Semiconductor, yeni tasarımlar için HCPL26xxM serisini önermektedir.
Özellikler
-
Tip: Çift kanal, lojik kapı çıkışlı optokuplör.
-
Besleme Voltajı (Vcc): 4.5V - 5.5V.
-
Veri Hızı: 10 Mbps (maksimum).
-
İzolasyon Voltajı: 2.5kV (bazı kaynaklarda 3.75kV’a kadar).
-
Yayılım Gecikmesi: 75ns (tipik,
@5V
).
-
Giriş Akımı: 5mA (maks, her kanal).
-
Çıkış Akımı: 13mA (minimum sink current, fan-out 8).
-
Ortak Mod Reddi (CMR): 10kV/µs (tipik).
-
Kılıf: DIP-8 (delik içi, 9.81mm x 6.35mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Özellikler: Açık kollektör çıkış, dahili gürültü kalkanı, TTL uyumlu, UL sertifikalı (E90700), RoHS uyumlu.
Kullanım Alanları
-
Yüksek hızlı seri iletişim (RS-232, RS-485 arayüzleri).
-
Mikrodenetleyici ve lojik devre izolasyonu.
-
Endüstriyel kontrol sistemleri (PLC’ler, motor kontrolü).
-
Veri yolu izolasyonu ve gürültü bastırma.
-
Eğitim amaçlı elektronik projeler.
Teknik Özellikler
Kaynak: ON Semiconductor HCPL2630 Veri Sayfası
Neden HCPL2630?
Çift kanal tasarımı, iki bağımsız izolasyon kanalı sunar, yer tasarrufu sağlar. 10 Mbps veri hızı, yüksek hızlı iletişim için uygundur. 2.5kV izolasyon, gürültülü ortamlarda güvenilir sinyal aktarımı sağlar. Açık kollektör çıkış, kablolu VEYA bağlantılarına olanak tanır ve esnek lojik tasarımlar sunar. 10kV/µs CMR, elektriksel gürültüye karşı üstün koruma sağlar. DIP-8 kılıf, breadboard ve prototip projelerine uygundur.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Anode 1, 2 (pin 2, 3): LED anot girişleri (kanal 1, kanal 2).
-
Katot 1, 2 (pin 1, 4): LED katot girişleri.
-
VO1, VO2 (pin 6, 7): Açık kollektör çıkışları.
-
Vcc (pin 8): 5V besleme.
-
GND (pin 5): Toprak.
(Veri sayfası kontrolü önerilir.)
-
Besleme: 5V (±10%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol:
-
LED’ler 5mA giriş akımı ile çalışır (dirençle sınırlayın, örn. 1kΩ
@5V
).
-
Çıkışlar açık kollektör olduğundan pull-up direnci gerekir (örn. 4.7kΩ).
-
VO çıkışı, giriş sinyaliyle lojik olarak kontrol edilir (aktif düşük).
-
Montaj: DIP-8 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş akımı 5mA’i aşmamalı, pull-up direnci uygun seçilmeli, ESD önlemleri alın.
