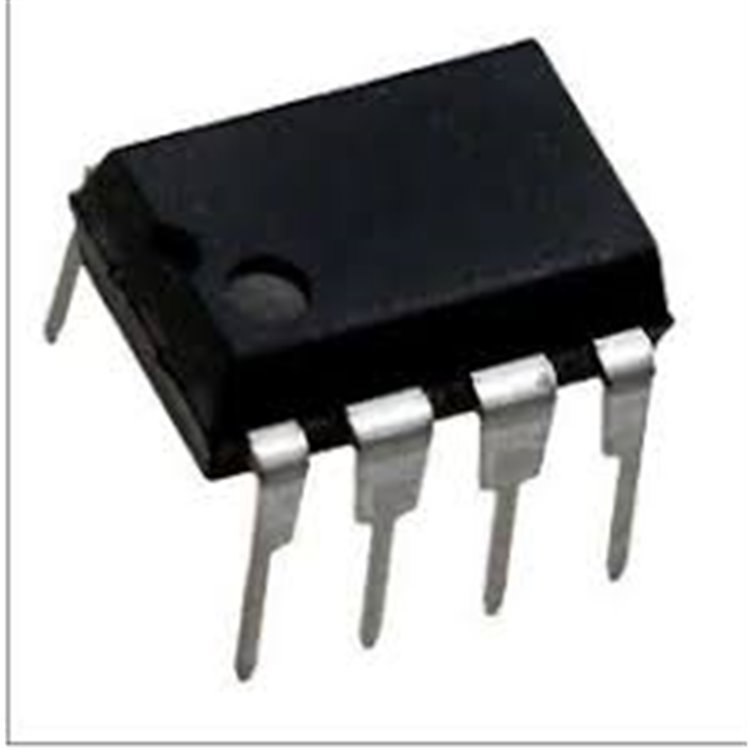

Başlık: HCPL-4504 (A4504) DIP-8 Broadcom Yüksek Hızlı Optokuplör 1MBd
HCPL-4504 (A4504), Broadcom (eski adıyla Avago Technologies) tarafından üretilen yüksek hızlı bir optokuplördür. DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. GaAsP LED ve yüksek kazançlı entegre fotodetektör içeren bu optokuplör, yüksek ortak mod reddetme (CMR) ve kısa yayılım gecikmeleriyle IPM (Akıllı Güç Modülü) ve yüksek hızlı anahtarlama uygulamaları için idealdir. Bu rehber, HCPL-4504’ün teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “HCPL-4504 datasheet”, “A4504 optokuplör” veya “HCPL-4504 fiyat” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
HCPL-4504 (A4504) DIP-8 Broadcom Nedir?
HCPL-4504, giriş ve çıkış arasında elektriksel yalıtım sağlayan, yüksek hızlı bir optokuplördür. GaAsP LED, entegre yüksek kazançlı bir fotodetektöre optik olarak bağlanmıştır. Kısa yayılım gecikmeleri (tipik 100ns) ve yüksek akım transfer oranı (CTR) ile TTL ve IPM uygulamaları için optimize edilmiştir. Garantili yayılım gecikme farkı (t<sub>PLH</sub>-t<sub>PHL</sub>), IPM invertör ölü zaman (dead time) sorunlarını çözmek için uygundur. DIP-8 kılıf, prototip ve endüstriyel devrelerde kolay kullanım sağlar.
HCPL-4504 (A4504) DIP-8 Teknik Özellikler
Teknik özellikler, Broadcom veri sayfasından ve diğer kaynaklardan derlenmiştir:
-
Tip: Yüksek Hızlı Optokuplör (Transistör Çıkışlı, Tek Kanallı).
-
Kılıf Tipi: DIP-8 (8-Pin Dual Inline Package).
-
LED Tipi: GaAsP (Gallium Arsenide Phosphide).
-
Yalıtım Gerilimi (V<sub>ISO</sub>): 3750V RMS (1 dakika).
-
Akım Transfer Oranı (CTR):
-
Yayılım Gecikmesi:
-
t<sub>PLH</sub>, t<sub>PHL</sub>: 100ns (tipik, TTL/IPM koşullarında).
-
Garantili t<sub>PLH</sub>-t<sub>PHL</sub> farkı, IPM için optimize.
-
Ortak Mod Reddetme (CMR):
-
Giriş Akımı (I<sub>F</sub>): 10mA (maksimum, önerilen).
-
Besleme Gerilimi (V<sub>CC</sub>): 4.5V - 5.5V.
-
Çıkış Gerilimi (V<sub>O</sub>): 0.5V (maksimum, I<sub>OL</sub>=20mA).
-
Çıkış Akımı: 8mA (maksimum).
-
Çalışma Sıcaklığı: -55°C ila +100°C.
-
Depolama Sıcaklığı: -55°C ila +125°C.
-
Pin Konfigürasyonu:
-
Pin 1: NC (Bağlantı Yok).
-
Pin 2: Anot (LED).
-
Pin 3: Katot (LED).
-
Pin 4: NC (Bağlantı Yok).
-
Pin 5: Toprak (GND).
-
Pin 6: Çıkış (V<sub>O</sub>).
-
Pin 7: Fotodiyot Bias (V<sub>B</sub>).
-
Pin 8: Besleme (V<sub>CC</sub>).
-
Özel Özellikler:
-
Kısa yayılım gecikmeleri, yüksek hız (1MBd).
-
Yüksek CMR, gürültülü ortamlarda güvenilirlik.
-
TTL, LSTTL ve CMOS lojik uyumluluğu.
-
Düşük giriş-çıkış kapasitansı, hızlı anahtarlama.
-
IPM invertörleri için ölü zaman optimizasyonu.
-
RoHS Uyumluluğu: Evet, kurşunsuz.
-
Boyutlar: Yaklaşık 9.2mm x 6.35mm x 3.81mm.
-
Ağırlık: ~0.5g.
Bu özellikler, HCPL-4504’ü yüksek hızlı yalıtım uygulamaları için uygun kılar.
HCPL-4504 (A4504) DIP-8 Kullanım Alanları
HCPL-4504, yüksek hızlı sinyal yalıtımı ve gürültü reddi gereken uygulamalarda kullanılır:
-
Invertör Devreleri: IPM (Akıllı Güç Modülü) arayüzleri, motor kontrol invertörleri.
-
Endüstriyel Otomasyon: Kontrol sistemlerinde sinyal yalıtımı.
-
Hat Alıcıları: Kısa yayılım gecikmeleri ve düşük kapasitans.
-
Yüksek Hızlı Lojik Yalıtımı: TTL/TTL, TTL/CMOS, TTL/LSTTL.
-
Darbe Transformatörlerinin Yerine: PCB’de yer tasarrufu ve ağırlık azaltımı.
-
Analog Sinyal Yalıtımı: Fotodetektör, fototransistörlere göre daha iyi doğrusallık sağlar.
-
Tüketici Elektroniği: Güç kaynakları ve ses sistemleri.
Yüksek CMR (>10kV/µs) ve hızlı anahtarlama, gürültülü endüstriyel ortamlar için idealdir.
HCPL-4504 (A4504) DIP-8 Avantajlar
Neden HCPL-4504’ü seçmelisiniz? Temel avantajlar:
-
Yüksek Hız: 100ns yayılım gecikmesi, 1MBd veri hızı.
-
Güçlü Yalıtım: 3750V RMS, güvenli elektriksel ayırma.
-
Yüksek CMR: 15kV/µs, gürültüye karşı üstün koruma.
-
IPM Optimizasyonu: Garantili t<sub>PLH</sub>-t<sub>PHL</sub>, ölü zaman sorunlarını çözer.
-
Geniş Uyumluluk: TTL, CMOS ve LSTTL lojik seviyeleri.
-
Broadcom Kalitesi: Güvenilir ve endüstri standardı optokuplör.
HCPL-4504 (A4504) DIP-8 Sık Sorulan Sorular (SSS)
-
HCPL-4504’ün maksimum veri hızı nedir? 1MBd.
-
HCPL-4504 ile HCPL-0454 arasındaki fark nedir? HCPL-0454, SO-8 kılıfta daha kompakt bir varyanttır; elektriksel özellikler benzerdir.
-
5V’tan düşük gerilimlerle çalışır mı? Minimum 4.5V V<sub>CC</sub> gerekir.
HCPL-4504 (A4504) DIP-8 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için HCPL-4504 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
HCPL-4504 (A4504) DIP-8 Satın Alma Bilgileri
HCPL-4504’ü satın almak için:
