HCPL-4514 (A4514, A4514V) DIP-8 Broadcom Yüksek Hızlı Optokuplör: Özellikler ve Açıklama
Başlık: HCPL-4514 (A4514, A4514V) DIP-8 Broadcom Yüksek Hızlı Optokuplör 1MBd
HCPL-4514 (A4514, A4514V), Broadcom (eski adıyla Avago Technologies) tarafından üretilen yüksek hızlı bir optokuplördür. DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. GaAsP LED ve yüksek kazançlı entegre fotodetektör içeren bu optokuplör, yüksek ortak mod reddetme (CMR) ve kısa yayılım gecikmeleriyle Akıllı Güç Modülü (IPM) ve yüksek hızlı anahtarlama uygulamaları için idealdir. Bu rehber, HCPL-4514’ün teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “HCPL-4514 datasheet”, “A4514V optokuplör” veya “HCPL-4514 fiyat” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
HCPL-4514 (A4514, A4514V) DIP-8 Broadcom Nedir?
HCPL-4514, giriş ve çıkış arasında elektriksel yalıtım sağlayan yüksek hızlı bir optokuplördür. GaAsP LED, entegre yüksek kazançlı bir fotodetektöre optik olarak bağlanır. 1MBd veri hızı, kısa yayılım gecikmeleri (tipik 100ns) ve yüksek akım transfer oranı (CTR) ile TTL ve IPM uygulamaları için optimize edilmiştir. Garantili yayılım gecikme farkı (t<sub>PLH</sub>-t<sub>PHL</sub>), IPM invertör ölü zaman (dead time) sorunlarını çözmek için uygundur. A4514V, genellikle aynı cihazın farklı bir varyantıdır (ör. farklı test koşulları veya paketleme). DIP-8 kılıf, prototip ve endüstriyel devrelerde kolay kullanım sağlar.
HCPL-4514 (A4514, A4514V) DIP-8 Teknik Özellikler
Teknik özellikler, Broadcom veri sayfasından ve diğer kaynaklardan (örn. alldatasheet.com, utsource.net) derlenmiştir:
-
Tip: Yüksek Hızlı Optokuplör (Transistör Çıkışlı, Tek Kanallı).
-

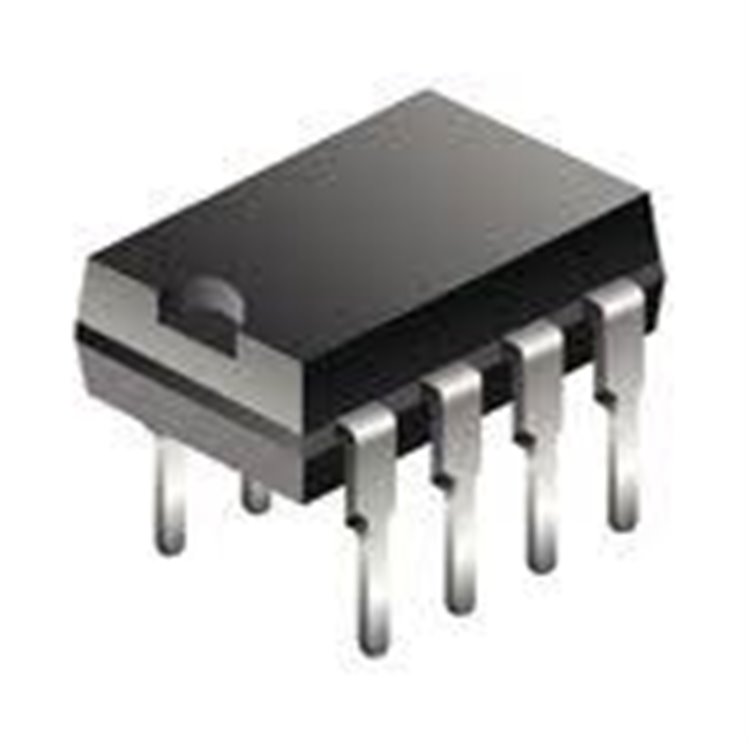

Kılıf Tipi: DIP-8 (8-Pin Dual Inline Package).
-
LED Tipi: GaAsP (Gallium Arsenide Phosphide).
-
Yalıtım Gerilimi (V<sub>ISO</sub>): 3750V RMS (1 dakika, UL1577 uyumlu).
-
Akım Transfer Oranı (CTR):
-
Yayılım Gecikmesi:
-
t<sub>PLH</sub>, t<sub>PHL</sub>: 100ns (tipik, TTL/IPM koşullarında).
-
Garantili t<sub>PLH</sub>-t<sub>PHL</sub> farkı, IPM için optimize.
-
Ortak Mod Reddetme (CMR):
-
Giriş Akımı (I<sub>F</sub>): 10mA (maksimum, önerilen).
-
Besleme Gerilimi (V<sub>CC</sub>): 4.5V - 5.5V.
-
Çıkış Gerilimi (V<sub>O</sub>): 0.5V (maksimum, I<sub>OL</sub>=20mA).
-
Çıkış Akımı: 8mA (maksimum).
-
Veri Hızı: 1MBd (maksimum).
-
Çalışma Sıcaklığı: -55°C ila +100°C.
-
Depolama Sıcaklığı: -55°C ila +125°C.
-
Pin Konfigürasyonu:
-
Pin 1: NC (Bağlantı Yok).
-
Pin 2: Anot (LED).
-
Pin 3: Katot (LED).
-
Pin 4: NC (Bağlantı Yok).
-
Pin 5: Toprak (GND).
-
Pin 6: Çıkış (V<sub>O</sub>).
-
Pin 7: Fotodiyot Bias (V<sub>B</sub>).
-
Pin 8: Besleme (V<sub>CC</sub>).
-
Özel Özellikler:
-
Yüksek hız (1MBd), kısa yayılım gecikmeleri.
-
Yüksek CMR (15kV/µs), gürültülü ortamlarda güvenilirlik.
-
TTL, LSTTL ve CMOS lojik uyumluluğu.
-
Düşük giriş-çıkış kapasitansı, hızlı anahtarlama.
-
IPM invertörleri için ölü zaman optimizasyonu.
-
RoHS Uyumluluğu: Evet, kurşunsuz.
-
Boyutlar: Yaklaşık 9.2mm x 6.35mm x 3.81mm.
-
Ağırlık: ~0.5g.
Bu özellikler, HCPL-4514’ü yüksek hızlı yalıtım uygulamaları için uygun kılar.
HCPL-4514 (A4514, A4514V) DIP-8 Kullanım Alanları
HCPL-4514, yüksek hızlı sinyal yalıtımı ve gürültü reddi gereken birçok alanda kullanılır:
-
Invertör Devreleri: IPM (Akıllı Güç Modülü) arayüzleri, motor kontrol invertörleri.
-
Mikrodenetleyici Arayüzleri: Düşük voltajlı mikrodenetleyicilerle yüksek voltajlı cihazlar (ör. motor sürücüleri) arasında yalıtım.
-
Anahtarlamalı Güç Kaynakları: Kontrol ve yüksek voltaj tarafı arasında yalıtım.
-
Endüstriyel Otomasyon: Makine kontrolü, sensörler ve aktüatörler için sinyal yalıtımı.
-
Motor Kontrolü: Mikrodenetleyici/DSP ile yüksek güçlü motor sürücüleri arasında yalıtım.
-
Yenilenebilir Enerji: Solar invertörlerde kapı sürücü devreleri.
-
Analog Sinyal Yalıtımı: Ölçüm ve veri toplama sistemlerinde hızlı yalıtım.
Yüksek CMR (>15kV/µs) ve hızlı anahtarlama, gürültülü endüstriyel ortamlar için idealdir.
HCPL-4514 (A4514, A4514V) DIP-8 Avantajlar
Neden HCPL-4514’ü seçmelisiniz? Temel avantajlar:
-
Yüksek Hız: 1MBd veri hızı, 100ns yayılım gecikmesi.
-
Güçlü Yalıtım: 3750V RMS, güvenli elektriksel ayırma.
-
Yüksek CMR: 15kV/µs, gürültüye karşı üstün koruma.
-
IPM Optimizasyonu: Garantili t<sub>PLH</sub>-t<sub>PHL</sub>, ölü zaman sorunlarını çözer.
-
Geniş Uyumluluk: TTL, CMOS ve LSTTL lojik seviyeleri.
-
Broadcom Kalitesi: Endüstri standardı, güvenilir optokuplör.
HCPL-4514 (A4514, A4514V) DIP-8 Sık Sorulan Sorular (SSS)
-
HCPL-4514’ün maksimum veri hızı nedir? 1MBd.
-
HCPL-4514 ile HCPL-4504 arasındaki fark nedir? HCPL-4514, HCPL-4504’e benzer ancak farklı CTR ve yayılım gecikme özelliklerine sahiptir; HCPL-4514 IPM uygulamaları için daha optimize edilmiştir.
-
A4514V varyantı nedir? A4514V, genellikle HCPL-4514’ün farklı bir test veya paketleme varyantıdır (ör. HCPL-4514V-000E); elektriksel özellikler aynıdır.
-
5V’tan düşük gerilimlerle çalışır mı? Minimum 4.5V V<sub>CC</sub> gerekir.
HCPL-4514 (A4514, A4514V) DIP-8 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için HCPL-4514 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
HCPL-4514 (A4514, A4514V) DIP-8 Satın Alma Bilgileri
HCPL-4514 (A4514, A4514V) satın almak için:
