HT9170B .HT9170. DTMF Receiver

Özellikler:
• Tip: Dual Tone Multi Frequency (DTMF) Alıcı ve Dijital Kod Çözücü

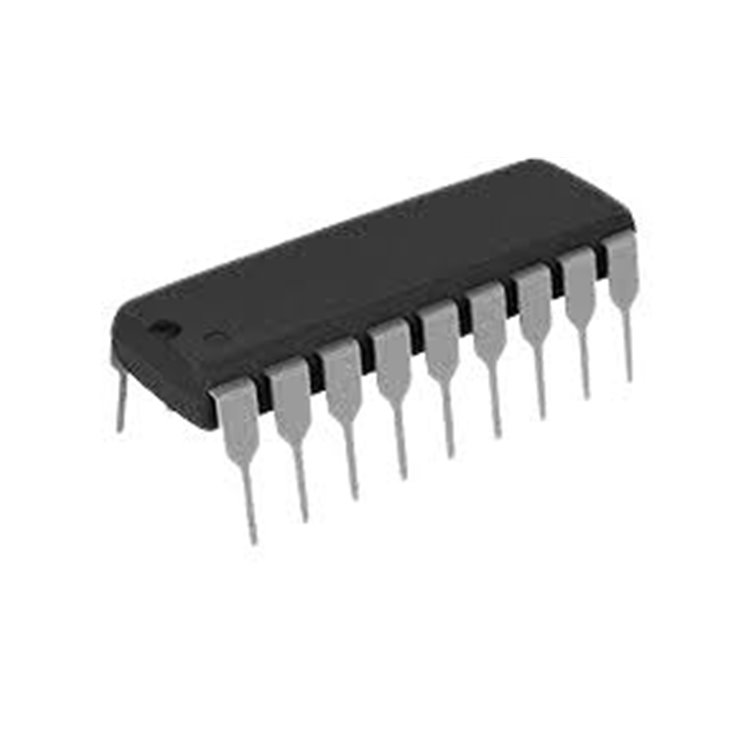

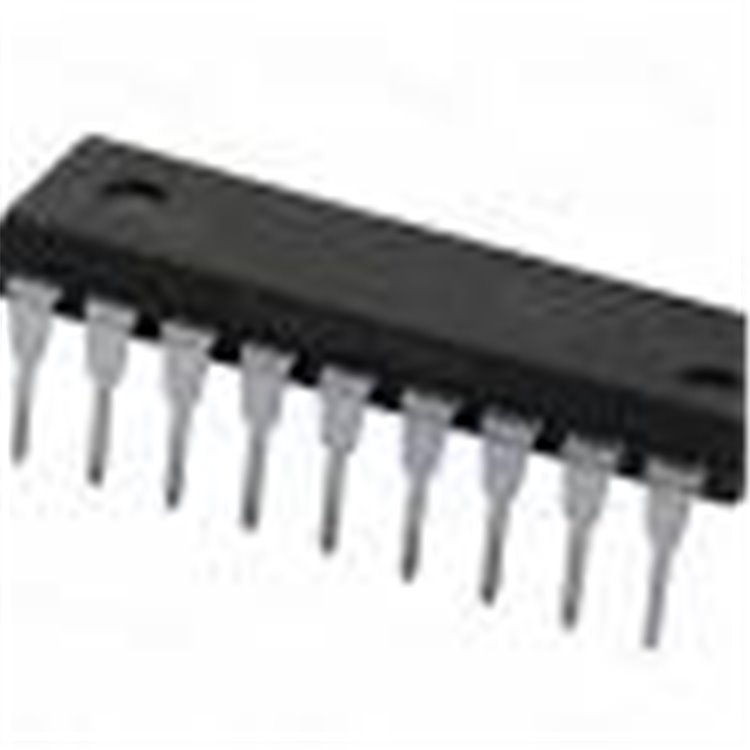

• Kılıf Tipi: DIP-18 (Dual Inline Package, THT - Through-Hole Technology)
• Besleme Voltajı: 2.5V ile 5.5V
• Veri Hızı: 120 kbps (maksimum)
• Çıkış Türü: 4-bit dijital kod (16 DTMF ton çifti için)
• Frekans Aralığı:
  • Düşük grup: 697 Hz, 770 Hz, 852 Hz, 941 Hz
  • Yüksek grup: 1209 Hz, 1336 Hz, 1477 Hz, 1633 Hz
• Güç Tüketimi: <1µA (power-down modunda)
• Filtreleme: Dahili yüksek hassasiyetli switched capacitor filtreler (düşük ve yüksek frekans grupları için)
• Dial Tone Reddetme: Dahili 350 Hz ve 440 Hz dial tone reddetme devresi
• Özellikler:
  • Power-down modu (düşük güç tüketimi)
  • Inhibit modu (1633 Hz tonunu devre dışı bırakma)
  • Tri-state veri çıkışı (mikrodenetleyici arayüzü için)
  • 3.58 MHz kristal veya seramik rezonatör ile çalışır
• Çıkış Gecikmesi: 45 ms (tipik, DTMF ton algılama)
• Çalışma Sıcaklığı: 0°C ile +70°C (ticari sınıf)
• Pin Konfigürasyonu:
  • Pin 1-2: Kristal osilatör (OSC1, OSC2, 3.58 MHz)
  • Pin 9: Analog giriş (IN+)
  • Pin 10: Geri besleme girişi (IN-)
  • Pin 15-18: Dijital çıkışlar (D0-D3, 4-bit kod)
  • Pin 7: GND
  • Pin 14: VCC
  • Pin 11: Inhibit (INH)
  • Pin 12: Power-down kontrolü (PWDN)
• Uygulamalar: Telefon arayüzleri, uzaktan kontrol sistemleri, DTMF tabanlı cihaz kontrolü, güvenlik sistemleri, interkomlar
• Avantajlar: Düşük güç tüketimi, yüksek hassasiyet, harici filtre gerektirmez, mikrodenetleyici uyumluluğu, kompakt tasarım
• Datasheet: Teknik detaylar için Holtek HT9170B datasheet dosyasını inceleyin
Ürün Açıklaması:
HT9170B, Holtek tarafından üretilmiş, Dual Tone Multi Frequency (DTMF) alıcı ve dijital kod çözücü entegresidir. Telefon tuş takımlarından gelen DTMF sinyallerini algılar ve 16 farklı ton çiftini 4-bit dijital koda çevirir. Dahili switched capacitor filtreler, düşük ve yüksek frekans gruplarını hassas bir şekilde ayırır; dial tone reddetme devresi, harici ön filtre ihtiyacını ortadan kaldırır. 2.5V-5.5V geniş besleme voltajı ve <1µA power-down modu, düşük güç tüketimli uygulamalar için idealdir. Tri-state çıkışları, mikrodenetleyicilerle (örn. Arduino) kolay entegrasyon sağlar. Uzaktan kontrol, telefon arayüzleri ve güvenlik sistemlerinde kullanılır. DeltaSet Elektronik tarafından sağlanan bu orijinal ürün, DIP-18 kılıf tipiyle THT montajına uygundur ve elektronik projelerinizde güvenilir bir bileşen olarak öne çıkar.Satın Alma Bilgileri:
