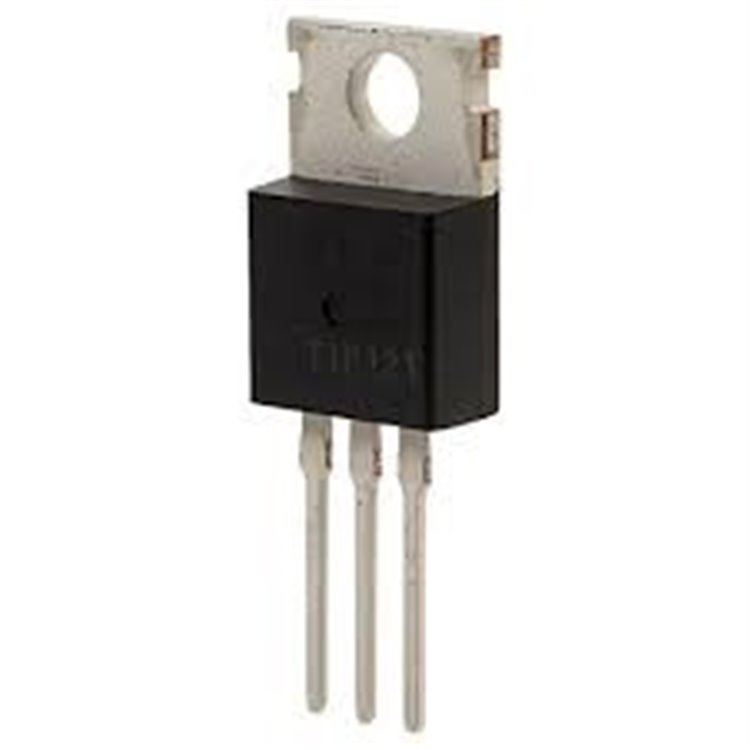

IRF630 N-Kanal MOSFET, yüksek hızlı anahtarlama gerektiren uygulamalar için tasarlanmış, üçüncü nesil bir güç MOSFET’idir. 200V’a kadar yük voltajı ve 9A sürekli akım kapasitesiyle, düşük açma direnci (RDS(on)), düşük maliyet ve dayanıklı tasarımı bir araya getirir. TO-220, DPAK veya diğer paket seçenekleriyle sunulan bu MOSFET, Arduino, Raspberry Pi, mikrodenetleyiciler ve diğer elektronik devrelerle uyumludur. STMicroelectronics’un benzersiz STripFET™ teknolojisiyle üretilen IRF630, düşük giriş kapasitansı ve gate şarjı sayesinde enerji verimliliği sağlar. DC motorlar, invertörler, SMPS, aydınlatma sistemleri ve batarya destekli uygulamalar gibi geniş bir yelpazede kullanılır.
Anahtar Kelimeler: IRF630, N-Kanal MOSFET, TO-220, DPAK, yüksek hızlı anahtarlama, Arduino uyumlu, güç MOSFET’i, elektronik komponent, IRF630 fiyatları.
IRF630 N-Kanal MOSFET’in Özellikleri
IRF630, yüksek voltaj ve akım kapasitesiyle dikkat çeken bir N-Kanal güç MOSFET’idir. STMicroelectronics’un STripFET™ teknolojisi, düşük kayıplar ve hızlı anahtarlama sağlar. İşte temel teknik özellikler:
-
Kanal Tipi: N-Kanal, geliştirme modu (enhancement mode)
-
Drain-Source Voltajı (VDS): 200V
-
Sürekli Drain Akımı (ID): 9A (25°C’de)
-
Darbe Modu Akımı: 36A (300µs, %2 görev döngüsü)
-
Açma Direnci (RDS(on)): 0.35Ω tipik (VGS = 10V, STMicroelectronics verilerine göre); 0.4Ω maksimum
-
Gate-Source Voltajı (VGS): ±20V (maksimum)
-
Gate Eşik Voltajı (VGS(th)): 2V - 4V
-
Gate Şarjı (Qg): 22nC tipik (düşük, hızlı anahtarlama için optimize)
-
Giriş Kapasitansı (Ciss): Düşük, tipik 700pF
-
Çıkış Kapasitansı (Coss): 80pF tipik
-
Ters Transfer Kapasitansı (Crss): 22pF tipik
-
Güç Tüketimi: 75W (TO-220 paketi, Tc = 25°C)
-
Anahtarlama Hızı: Hızlı (yükselme süresi ~15ns, düşme süresi ~20ns)
-
Çalışma Sıcaklığı: -55°C ila +150°C
-
Paket Tipleri: TO-220, DPAK, TO-220FP (tam yalıtımlı)
-
Özellikler:
-
STripFET™ teknolojisi ile düşük giriş kapasitansı ve gate şarjı
-
Yüksek dv/dt dayanımı (hızlı voltaj geçişlerine uygun)
-
Çığ (avalanche) dayanıklılığı: 160mJ (IRF630 için, SIHF630 için 250mJ)
-
Halojensiz (IEC 61249-2-21 uyumlu, bazı modellerde)
-
Paket İçeriği:
Bu özellikler, IRF630’u yüksek verimli DC-DC dönüştürücüler ve anahtarlama uygulamaları için ideal kılar.
IRF630 N-Kanal MOSFET’in Kullanım Alanları
IRF630, yüksek hızlı anahtarlama ve dayanıklılık gerektiren çeşitli uygulamalarda kullanılır:
-
DC Motor Kontrolü: Hız ve yön kontrolü için motor sürücü devreleri.
-
Invertörler: Solar invertörler ve UPS sistemleri.
-
SMPS (Anahtar Modlu Güç Kaynakları): Yüksek verimli güç dönüşümü.
-
Aydınlatma Sistemleri: LED sürücüler ve dimmer devreleri.
-
Yük Anahtarları: Otomasyon ve endüstriyel kontrol sistemleri.
-
Batarya Destekli Uygulamalar: Taşınabilir cihazlar ve batarya yönetimi.
-
Ses Amplifikatörleri: Yüksek güçlü ses sistemlerinde amplifikasyon.
-
Eğitim Projeleri: Arduino tabanlı anahtarlama ve motor kontrol deneyleri.
Düşük açma direnci ve hızlı anahtarlama, enerji kaybını ve ısı üretimini azaltarak sistem verimliliğini artırır.
IRF630 ile Arduino ve Mikrodenetleyici Kullanımı
IRF630, Arduino ve diğer mikrodenetleyicilerle anahtarlama uygulamaları için kolayca kullanılabilir. Aşağıdaki bağlantı şeması ve adımlar, bir LED veya motor kontrol devresi örneğini gösterir:
Bağlantı Şeması
-
Gate (Pin 1): Arduino dijital pini (örn. Pin 9, PWM için) üzerinden 220Ω dirençle bağlanır.
-
Drain (Pin 2): Yük (örn. LED, motor) ve güç kaynağı (örn. 12V).
-
Source (Pin 3): Arduino GND ve güç kaynağı GND’sine bağlanır.
-
Koruma: Yük motor ise, ters akım için drain-source arasına bir serbest dolaşım diyodu (örn. 1N4007) ekleyin.
-
Kapasitör: Güç kaynağında 0.1µF kapasitör, gürültüyü azaltır.
Neden IRF630 N-Kanal MOSFET’i Seçmelisiniz?
-
Yüksek Voltaj ve Akım: 200V ve 9A kapasitesi, güçlü yükleri destekler.
-
Hızlı Anahtarlama: 15-20ns geçiş süreleri, yüksek frekanslı uygulamalar için uygun.
-
Düşük Kayıplar: 0.35Ω RDS(on) ve düşük gate şarjı, enerji verimliliği sağlar.
-
Dayanıklı Tasarım: Çığ dayanıklılığı ve yüksek dv/dt performansı.
-
Kompakt Paket: TO-220 ve DPAK, hem delikli hem yüzey montaj için uygun.
Teknik Özellikler Tablosu
|
|
|
|
|
|
|
|
|
VDS (Drain-Source Voltajı)
|
|
|
|
|
|
|
36A (300µs, %2 görev döngüsü)
|
|
|
0.35Ω tipik, 0.4Ω maksimum (VGS=10V)
|
VGS (Gate-Source Voltajı)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
~8-20 TL (satıcıya göre değişir)
|
|
|
|
