°C) ile düşük voltajlı, yüksek hızlı anahtarlama uygulamaları için tasarlanmıştır. Ultra düşük Rds(on) (0.02Ω
@Vgs
=-4.5V), düşük kapı şarjı (49nC) ve kompakt yüzey montaj paketi, LED sürücüleri, batarya yönetimi ve yük anahtarları için yüksek verimlilik sunar.
Özellikler
-
Voltaj/Akım: -12V Vds, 9.5A Id (
@25
°C).
-
Rds(on): 0.02Ω (
@Vgs
=-4.5V), 0.035Ω (
@Vgs
=-2.5V).
-
Anahtarlama: 49nC Qg, 540ns t<sub>r</sub>, 2400pF Coss.
-

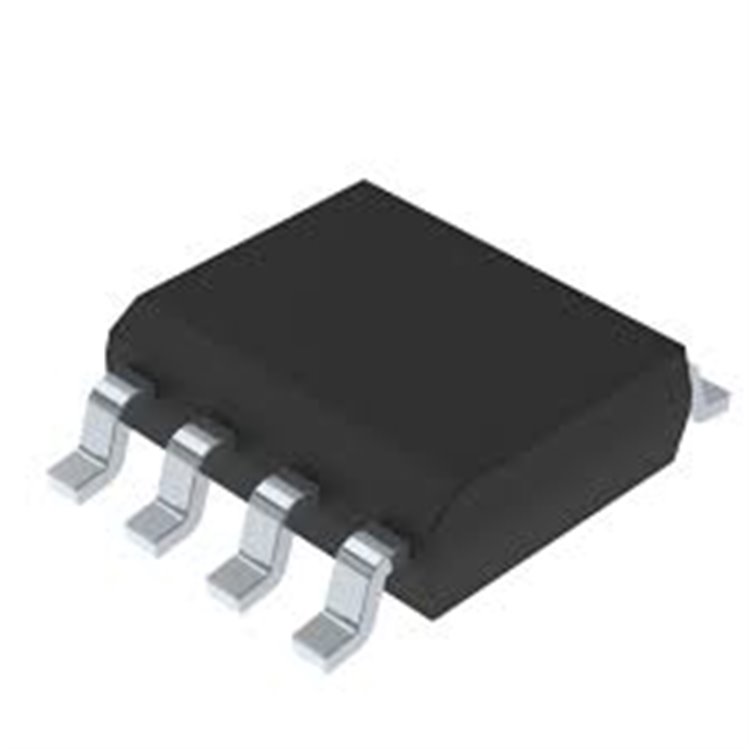

Kılıf: SOIC-8 (yüzey montaj, 4.9mm × 3.9mm).
-
Teknoloji: HEXFET, ultra düşük on-direnç, %100 test.
-
Koruma: ±12V Vgs, 150°C maksimum T<sub>j</sub>.
-
Faydalar: Düşük EMI, bant ve makara (tape & reel) uyumlu.
Kullanım Alanları
-
LED sürücü devreleri.
-
Batarya yönetimi sistemleri (BMS).
-
Yük anahtarları ve güç yönetimi.
-
Mikrodenetleyici tabanlı düşük voltaj anahtarlama.
Teknik Özellikler
Kaynak: Infineon IRF7233 Veri Sayfası
Neden IRF7233?
Ultra düşük Rds(on) (0.02Ω) ve hızlı anahtarlama (540ns t<sub>r</sub>) ile düşük voltajlı uygulamalarda yüksek verimlilik sağlar. SOIC-8 kılıf, kompakt tasarımlar için idealdir. P-Kanal tasarımı, yüksek taraf anahtarlamada (high-side switching) pratiktir.
Nasıl Kullanılır?
-
Pin Bağlantıları: 4 drenaj (D), 1 kapı (G), 3 kaynak (S) pini (veri sayfası kontrolü).
-
Kapı Sürüşü: Vgs=-4.5V önerilir, ±12V maks (örn. mikrodenetleyici veya sürücü IC).
-
Soğutma: 2.5W üstü için PCB termal tasarımı optimize edilmeli.
-
Koruma: Snubber devresi veya düşük ESR kapasitör önerilir.
-
Montaj: SOIC-8 yüzey montaj, lehimleme <260°C, 10s.
SSS
IRF7233 vs IRF7240?
IRF7233, -12V, 9.5A, 0.02Ω; IRF7240, -40V, 10.5A, 0.015Ω, daha yüksek voltaj kapasitesi.
Batarya yönetimi için uygun mu?
Evet, -12V ve düşük Rds(on) ile BMS ve yük anahtarları için ideal.
