IRFL014, Vishay Siliconix (eski adıyla International Rectifier) tarafından üretilen bir N-Kanal güç MOSFET’idir. SOT-223 yüzey montaj paketinde sunulan bu transistör, düşük açma direnci, kompakt tasarımı ve yüksek verimliliği ile öne çıkar. HEXFET™ teknolojisiyle tasarlanan IRFL014, düşük güç tüketimi ve hızlı anahtarlama gerektiren uygulamalarda kullanılır. Bu yazıda, IRFL014 SOT-223 MOSFET’in teknik özelliklerini, avantajlarını ve kullanım alanlarını ayrıntılı bir şekilde ele alacağız.
IRFL014 SOT-223 MOSFET Nedir?

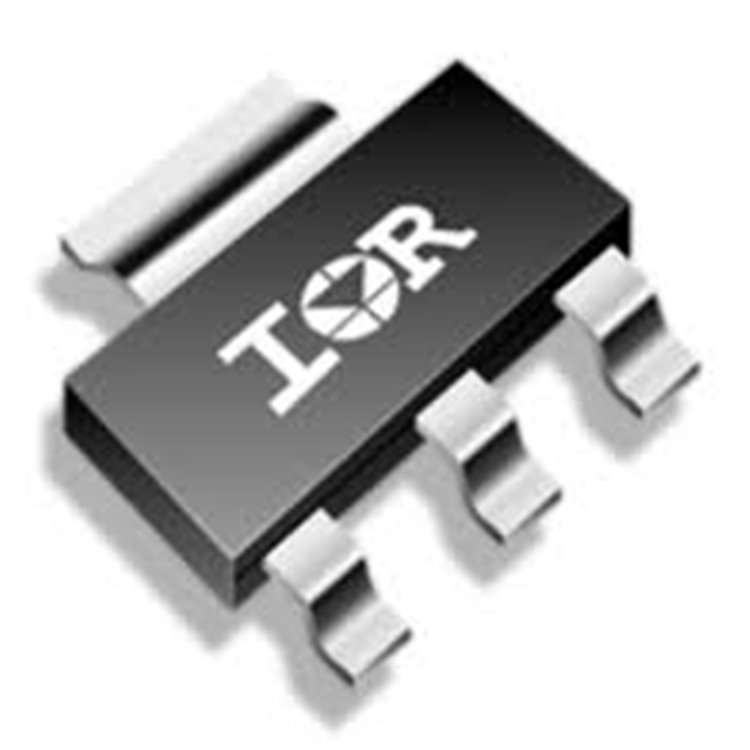

IRFL014, N-Kanal bir güç MOSFET’idir ve SOT-223 paketinde yüzey montaj uygulamaları için tasarlanmıştır. 60V drenaj-kaynak voltajı ve 2.7A sürekli drenaj akımı ile düşük-orta güç uygulamaları için uygundur. Düşük açma direnci (RDS(on)) ve kompakt SOT-223 paketi sayesinde batarya yönetimi, motor kontrolü ve DC-DC dönüştürücüler gibi alanlarda tercih edilir. Ayrıca, mantık seviyeli kapı kontrolü ile mikrodenetleyicilerle uyumludur.
IRFL014 SOT-223 MOSFET’in Temel Özellikleri
Aşağıda IRFL014 SOT-223 MOSFET’in temel teknik özellikleri listelenmiştir:
-
Kanal Tipi: N-Kanal
-
Maksimum Drenaj-Kaynak Voltajı (VDS): 60V
-
Sürekli Drenaj Akımı (ID): 2.7A (25°C’de)
-
Pulsed Drenaj Akımı (IDM): 22A
-
Açma Direnci (RDS(on)): 0.20 Ω (VGS = 10V’de), 0.27 Ω (VGS = 5V’de)
-
Kapı Eşik Voltajı (VGS(th)): 2V ila 4V
-
Maksimum Kapı-Kaynak Voltajı (VGS): ±20V
-
Toplam Kapı Yükü (Qg): 11 nC (maksimum)
-
Güç Dağılımı (PD): 2W (SOT-223 paketinde, yüzey montaj)
-
Yükselme Süresi (tr): 13 ns
-
Düşme Süresi (tf): 9 ns
-
Çalışma Sıcaklığı Aralığı: -55°C ila +150°C
-
Paket Tipi: SOT-223
-
Hızlı Anahtarlama: Yüksek frekanslı uygulamalarda etkin
-
Avalanche Dayanıklılığı: %100 avalanche testi yapılmış
-
Teknoloji: HEXFET™ Power MOSFET
Bu özellikler, IRFL014’ü düşük güç tüketimi ve kompakt tasarımlar için ideal bir bileşen haline getirir.
IRFL014 SOT-223 MOSFET’in Avantajları
-
Düşük Açma Direnci: 0.20 Ω RDS(on) (VGS = 10V), enerji kayıplarını azaltır ve verimliliği artırır.
-
Kompakt Paket: SOT-223, yüzey montajlı devreler için küçük boyutlu ve yüksek termal performans sunar.
-
Hızlı Anahtarlama: 13 ns yükselme ve 9 ns düşme süreleri, yüksek frekanslı uygulamalarda performans sağlar.
-
Mantık Seviyeli Kontrol: 5V ile çalışabilir, mikrodenetleyicilerle doğrudan uyumludur.
-
Düşük Güç Tüketimi: 2W güç dağılımı, batarya ile çalışan cihazlar için uygundur.
-
Geniş Çalışma Sıcaklığı: -55°C’den +150°C’ye kadar çalışabilir, zorlu ortamlar için uygundur.
IRFL014 SOT-223 MOSFET’in Kullanım Alanları
IRFL014, düşük-orta güç uygulamaları için tasarlanmıştır ve aşağıdaki alanlarda yaygın olarak kullanılır:
-
Batarya Yönetim Sistemleri: Batarya şarj/deşarj devrelerinde yük anahtarı olarak kullanılır.
-
DC-DC Dönüştürücüler: Voltaj dönüşüm devrelerinde yüksek verimlilik sağlar.
-
Motor Kontrol Sistemleri: Küçük DC motorların kontrolü için uygundur.
-
LED Sürücüler: LED aydınlatma sistemlerinde akım kontrolü için tercih edilir.
-
Arduino ve Mikrodenetleyici Projeleri: 5V sinyallerle kontrol edilerek röle, motor veya LED anahtarlamada kullanılır.
-
Taşınabilir Elektronik Cihazlar: Düşük güç tüketimi sayesinde taşınabilir cihazlarda idealdir.
-
Güç Yönetimi: Güç dağıtım devrelerinde düşük kayıplı anahtarlama sağlar.
IRFL014 SOT-223 Pin Konfigürasyonu
IRFL014 SOT-223 MOSFET, dört pinli bir yapıya sahiptir (üç aktif pin ve bir tab):
-
Kapı (Gate - G): MOSFET’in açılıp kapanmasını kontrol eder. Voltaj uygulandığında drenaj ve kaynak arasında akım akışı sağlar.
-
Drenaj (Drain - D): Akımın MOSFET’e girdiği pin. Genellikle güç kaynağına bağlanır.
-
Kaynak (Source - S): Akımın MOSFET’ten çıktığı pin. Genellikle toprağa (GND) bağlanır.
-
Tab: Termal dağıtım için kullanılır ve genellikle drenaja bağlıdır.
IRFL014 ile IRLZ44N Arasındaki Farklar
IRFL014 (SOT-223) ve IRLZ44N (TO-263) arasında bazı önemli farklılıklar bulunur:
-
Akım Kapasitesi: IRFL014, 2.7A sürekli drenaj akımı sunarken, IRLZ44N 47A ile çok daha yüksek akım kapasitesine sahiptir.
-
Güç Dağılımı: IRFL014’ün 2W’lık düşük güç dağılımı, düşük güç uygulamaları için uygundur; IRLZ44N ise 110W ile yüksek güç uygulamalarına yöneliktir.
-
Kapı Eşik Voltajı: IRFL014’ün kapı eşik voltajı 2V-4V iken, IRLZ44N mantık seviyeli (1V-2V) bir MOSFET’tir ve daha düşük voltajlarla çalışabilir.
-
Paket Tipi: IRFL014, daha küçük SOT-223 paketinde gelirken, IRLZ44N TO-263 (D2PAK) paketindedir.
-
Uygulama Alanı: IRFL014 düşük güç, kompakt tasarımlar için; IRLZ44N ise yüksek akım ve güç uygulamaları için uygundur.
IRFL014 SOT-223 Kullanırken Dikkat Edilmesi Gerekenler
-
Kapı Voltajı: Maksimum drenaj akımı için 10V kapı voltajı önerilir, ancak 5V ile de çalışabilir. VGS ±20V sınırını aşmayın.
-
Isı Yönetimi: 2W güç dağılımı düşük olsa da, yüksek akım uygulamalarında uygun PCB termal tasarımı veya küçük bir ısı emici gerekebilir.
-
Voltaj Sınırları: VDS (60V) ve VGS (±20V) sınırlarını aşmaktan kaçının.
-
Endüktif Yükler: Motor veya bobin gibi endüktif yüklerde, voltaj piklerini önlemek için serbest geçiş diyodu (flyback diode) kullanın.
-
PCB Tasarımı: SOT-223 paketinin yüzey montaj özelliği, PCB’de termal yollar ve lehimleme kalitesine dikkat edilmesini gerektirir.
IRFL014 SOT-223 MOSFET’in Eşdeğerleri
IRFL014 yerine kullanılabilecek bazı eşdeğer MOSFET’ler şunlardır:
-
IRFML8244: 25V, 5.8A, SOT-23 paketinde daha küçük bir alternatif.
-
IRF3708: 30V, 62A, daha yüksek akım kapasitesi sunar.
-
BS170: 60V, 0.5A, düşük akım uygulamaları için alternatif.
-
Si2302: 20V, 2.8A, düşük voltajlı kompakt bir seçenek.
Sonuç
IRFL014 N-Kanal MOSFET, 60V ve 2.7A kapasitesiyle düşük-orta güç uygulamaları için güvenilir bir bileşendir. SOT-223 paketinin kompakt yapısı, düşük açma direnci (0.20 Ω) ve mantık seviyeli kontrolü sayesinde batarya yönetimi, LED sürücüler ve mikrodenetleyici projelerinde yaygın olarak kullanılır. HEXFET™ teknolojisi, hızlı anahtarlama ve avalanche dayanıklılığı ile enerji verimliliği ve sağlamlık sunar.
