Ürün Açıklaması

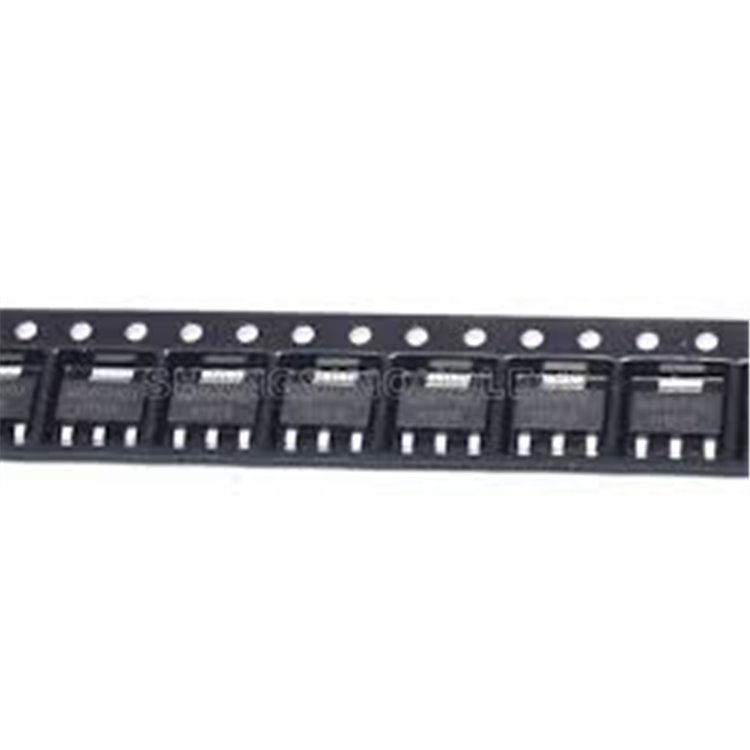

IRFL9014 P-Kanal MOSFET, düşük voltajlı ve orta akımlı güç elektroniği uygulamaları için tasarlanmış, kompakt ve yüksek verimli bir bileşendir. -60V dayanma gerilimi ve -1.8A sürekli akım kapasitesi ile öne çıkan bu MOSFET, TO-261-4 (SOT-223) yüzey montaj paketinde sunulur ve modern devre tasarımları için idealdir. International Rectifier’ın HEXFET teknolojisiyle üretilen IRFL9014, düşük açma direnci (0.50Ω) ve hızlı anahtarlama özellikleri ile enerji kaybını azaltır. Yük anahtarları, batarya yönetimi, DC-DC dönüştürücüler ve güç yönetimi devreleri gibi geniş bir uygulama yelpazesinde kullanılan IRFL9014 (FL9014 markalama kodu), projelerinizde yer tasarrufu ve güvenilirlik sağlar.
Ağırlıklı Özellikler
-
Voltaj ve Akım Kapasitesi: -60V drain-source gerilimi ve -1.8A sürekli drain akımı, düşük güç uygulamaları için uygun performans sunar.
-
Düşük Açma Direnci (Rds(on)): Maksimum 0.50Ω (Vgs = -10V), enerji kaybını azaltarak verimliliği artırır ve ısı üretimini düşürür.
-
Hızlı Anahtarlama: HEXFET teknolojisi ile optimize edilmiş anahtarlama hızı (yükselme süresi: 63ns), yüksek frekanslı devrelerde etkin tepki süresi sağlar.
-
Düşük Gate Şarjı: 12nC toplam gate şarjı, düşük güç tüketimi ile sürücü devrelerinde kolaylık sağlar.
-
Geniş Sıcaklık Aralığı: -55°C ila 150°C çalışma sıcaklığı, zorlu çevre koşullarında stabil performans sunar.
-
SOT-223 SMD Paketi: Yüzey montaj teknolojisi ile kompakt tasarım, otomatik üretim süreçlerine uygunluk ve mükemmel termal performans sağlar.
-
Çığ Dayanımı: Tekrarlayan çığ (avalanche) derecesi, aşırı gerilim koşullarında güvenilirlik sunar.
Uygulama Alanları
IRFL9014, düşük güç ve yüksek verimlilik gerektiren uygulamalarda ideal bir seçimdir:
-
Yük Anahtarları: Batarya ile çalışan cihazlarda ve güç kontrol devrelerinde etkin anahtarlama.
-
Batarya Yönetim Sistemleri: Enerji depolama ve taşınabilir cihazlarda güvenli güç yönetimi.
-
DC-DC Dönüştürücüler: Enerji dönüşüm devrelerinde yüksek verimlilik ve stabilite.
-
Güç Yönetimi: Elektronik cihazlarda düşük güç tüketimi ve verimli voltaj regülasyonu.
-
Motor Kontrol Sistemleri: Küçük motorlar ve hassas kontrol devrelerinde akım yönetimi.
-
Otomotiv Elektroniği: Otomotiv sistemlerinde düşük akımlı anahtarlama uygulamaları.
Ürün Avantajları
IRFL9014, kompakt tasarım ve enerji verimliliği arayan profesyoneller için optimize edilmiştir:
-
Enerji Verimliliği: Düşük Rds(on) ve düşük gate şarjı, enerji kaybını azaltarak termal yönetimi kolaylaştırır.
-
Yüksek Güvenilirlik: HEXFET teknolojisi ve çığ dayanımı, uzun süreli kullanımda stabil performans sağlar.
-
Kompakt Tasarım: SOT-223 SMD paketi, yer tasarrufu sağlar ve modern devre tasarımlarına uygundur.
-
Kolay Entegrasyon: Yüzey montaj teknolojisi,?? üretim süreçlerine uygunluk sağlar ve montaj süresini kısaltır.
Teknik Özellikler
-
Drain-Source Gerilimi (Vds): -60V
-
Sürekli Drain Akımı (Id): -1.8A (25°C’de)
-
Pulsed Drain Akımı (Idm): -14A
-
Gate-Source Gerilimi (Vgs): ±20V
-
Gate Eşik Gerilimi (Vgs(th)): -2V ila -4V
-
Açma Direnci (Rds(on)): Maks. 0.50Ω (@ Vgs = -10V)
-
Maksimum Güç Tüketimi: 3.1W (TA = 25°C)
-
Çalışma Sıcaklığı: -55°C ila 150°C
-
Toplam Gate Şarjı (Qg): 12nC (maks.)
-
Giriş Kapasitansı (Ciss): 390pF (tipik)
-
Çıkış Kapasitansı (Coss): 170pF (tipik)
-
Yükselme Süresi (tr): 63ns
-
Paket Türü: TO-261-4 (SOT-223)
-
Markalama Kodu: FL9014
-
Ağırlık: Yaklaşık 0.1g
