IRFR9024 P-KANAL MOSFET TO-252 - DELTASET ELEKTRONİK

IRFR9024 -60V -8.8A P-CHANNEL POWER MOSFET DPAK ORJİNAL

* * * * * *

Ürün Kodu 2011214

Stok Kodu IRFR9024-DS | Vishay / Infineon orijinal P-Kanal Power MOSFET | -60V 8.8A | TO-252 (DPAK) paket

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRFR9024 TO-252 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFR9024 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFR9024 P-KANAL MOSFET DPAK - DELTASET ELEKTRONİK

IRFR9024 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

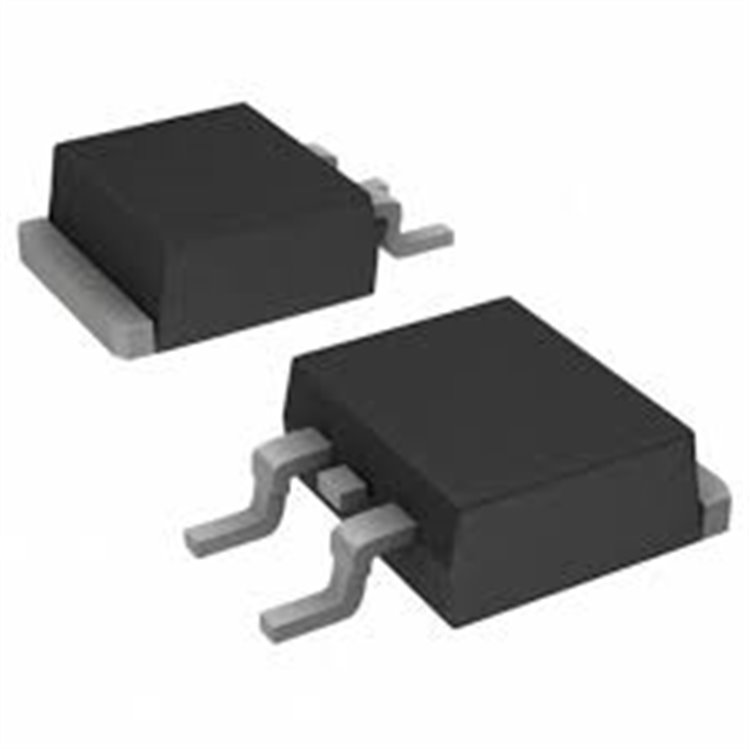

IRFR9024 TO-252 P-Kanal MOSFET

TO-220 IRF530 için resim sonucu

IRFR9024 TO-252 P-Kanal MOSFET’in Teknik ÖzellikleriIRFR9024 (ve IRFR9024NTRPBF), Infineon Technologies (eski adıyla International Rectifier) tarafından üretilen bir P-Kanal HEXFET® güç MOSFET’idir. TO-252 (DPAK) yüzey montajlı (SMD) paketinde sunulur ve düşük voltajlı, orta akım uygulamaları için tasarlanmıştır. Düşük açılma direnci (Rds(on)) ve hızlı anahtarlama özellikleri ile verimli güç yönetimi sağlar. İşte temel teknik özellikleri:

MOSFET Tipi: P-Kanal, HEXFET Güç MOSFET
Drenaj-Kaynak Voltajı (Vdss): -55V
Sürekli Drenaj Akımı (Id): -11A (Tc = 25°C), -7.7A (Tc = 100°C)
Güç Dağılımı (Ptot): 38W (Tc = 25°C)
Açılma Direnci (Rds(on)): 175 mΩ (maksimum, Id = -6.6A, Vgs = -10V)
Kapı Eşik Voltajı (Vgs(th)): -2V (minimum), -4V (maksimum, Id = -250µA)
Kapı Şarjı (Qg): 19 nC (maksimum, Vgs = -10V)
Giriş Kapasitansı (Ciss): 350 pF (maksimum, Vds = -25V)
Kapı-Kaynak Voltajı (Vgs): ±20V
Geçiş Frekansı: Hızlı anahtarlama (düşük ters toparlanma süresi)
Çalışma Sıcaklık Aralığı: -55°C ila +150°C
Paket Tipi: TO-252AA (DPAK, 3-pin, SMD)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drenaj (Drain, taban ile bağlı)
- Pin 3: Kaynak (Source)
RoHS Uyumluluğu: ROHS3 standartlarına uygun, Pb/Halide-free (IRFR9024NTRPBF için)
Özellikler:
- Ultra düşük açılma direnci
- Dinamik dv/dt dayanımı
- Tekrarlayan çığ (avalanche) dayanımı
- Hızlı anahtarlama
- Yüzey montajlı tasarım
ECCN Kodu: EAR99

Not: IRFR9024NTRPBF, kurşunsuz (Pb-free) versiyondur ve daha yaygın bulunur. IRFR9024, bazı distribütörlerde üretimden kaldırılmış (obsolete) olarak işaretlenmiştir; bu durumda IRFR9024NTRPBF tercih edilmelidir. Veri sayfası için: IRFR9024N Datasheet.IRFR9024, düşük güç kaybı ve hızlı anahtarlama ile güç yönetimi ve anahtarlamalı uygulamalarda kullanılır. TO-252 (DPAK) paketi, kompakt tasarımlar ve otomatik montaj için uygundur.IRFR9024’ün Avantajları

Düşük Açılma Direnci: 175 mΩ, düşük iletim kayıpları ve yüksek verimlilik sağlar.
Orta Akım Kapasitesi: -11A drenaj akımı, orta güçlü uygulamalar için uygun.
Hızlı Anahtarlama: Düşük kapı şarjı (19 nC) ve hızlı geçiş, yüksek frekanslı devrelerde performans.
Dayanıklılık: -55°C ila +150°C sıcaklık aralığında çalışabilme, zorlu ortamlarda güvenilirlik.
Kompakt Tasarım: TO-252 (DPAK) SMD paketi, yer tasarrufu ve otomatik montaj sağlar.
Çevre Dostu: IRFR9024NTRPBF, RoHS uyumlu ve kurşunsuz üretim.
P-Kanal Tasarım: Yük anahtarlaması gibi uygulamalarda yüksek taraf anahtarlama (high-side switching) için ideal.

IRFR9024’ün Kullanım AlanlarıIRFR9024, orta güç anahtarlamalı ve güç yönetimi uygulamalarında kullanılır. Başlıca kullanım alanları:

Güç Yönetimi: Batarya yönetim sistemleri, yük anahtarları (load switches).
DC-DC Dönüştürücüler: Verimli güç dönüştürme.
Motor Sürücüleri: Küçük ölçekli DC motor kontrolü.
Otomotiv Elektroniği: Sensör arayüzleri ve kontrol devreleri.
Tüketici Elektroniği: Taşınabilir cihazlarda güç yönetimi.
Hobi ve Eğitim Projeleri: Mikrodenetleyici tabanlı devreler ve prototipler.

Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Drenaj akımını -11A, drenaj-kaynak voltajını -55V ve kapı-kaynak voltajını ±20V aşmayın. Güvenli kullanım için %20 kuralına uyun (ör. -8.8A, -44V).
Isı Yönetimi: 38W güç dağılımı için uygun PCB tasarımı ve ısı dağıtımı sağlayın.
Pin Kontrolü: Devreye yerleştirmeden önce pin konfigürasyonunu (G, D, S) doğrulayın.
ESD Koruması: SMD bileşenler hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Depolama ve Çalışma Sıcaklığı: -55°C ila +150°C aralığını aşmayın.

IRFR9024 Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, IRFR9024 ve IRFR9024NTRPBF TO-252 P-Kanal MOSFET’lerini orijinal ve yüksek kaliteli olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT

Fiyat ve Stok Bilgisi: Güncel fiyat ve stok durumu için lütfen DeltaSet Elektronik ile iletişime geçin. Web sitesinde listelenmemiş olsa da, IRFR9024 tedarik edilebilir. DeltaSet Elektronik, her zaman en kaliteli ürünleri en uygun koşullarla sunmayı hedefler.
