IRL540 MOSFET - DELTASET ELEKTRONİK

DÜŞÜK ON-DİRENÇLİ LOGİC-LEVEL N-KANAL MOSFET

* * * * * *

Ürün Kodu 2011192

Stok Kodu IRL540-TO220: Vishay IRL540, N-Kanal 36A 100V MOSFET, TO-220 kılıf, logic-level. Güç anahtarlama ve motor kontrolü için uygun, düşük on-direnç. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRL540 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRL540 TO-220 MOSFET - DELTASET ELEKTRONİK

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRL540 MOSFET

IRF5305 | Micros

IRL540 N-Kanal 36A 100V MOSFET TO-220 Özellikleri ve Satın Alma - DELTASET ELEKTRONİK

Detaylı Özellikler

Tip: N-Kanal Enhancement Mode MOSFET (Logic-Level)

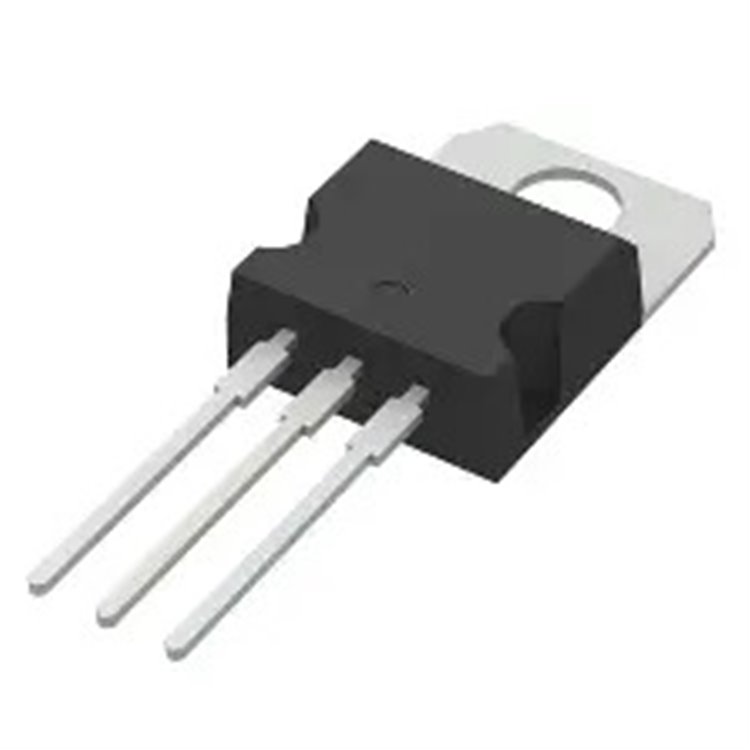

Kılıf Tipi: TO-220 (Through Hole, 3 pinli, 10.4 mm x 4.6 mm x 15.8 mm)
Maksimum Drain-Source Voltajı (Vds): 100V
Maksimum Drain Akımı (Id):
- 36A @ 25°C (sürekli)
- 28A @ 100°C
Maksimum Puls Akımı: 110A
On-Direnç (Rds(on)):
- 0.044Ω (maksimum, Vgs = 5V, Id = 18A)
- 0.058Ω (maksimum, Vgs = 4V)
Kapı Eşik Voltajı (Vgs(th)): 1.0V - 2.0V (tipik 1.5V)
Maksimum Kapı-Source Voltajı (Vgs): ±16V
Güç Tüketimi (Pd): 150W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): ~12 ns
- Düşme Süresi (tf): ~24 ns
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source
Çalışma Sıcaklığı: -55°C ile +175°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Logic-level kapı sürücüsü (3.3V/5V mikrodenetleyicilerle uyumlu)
- Tam çığ (avalanche) dayanımı
- Dinamik dV/dt derecelendirmesi
- Hızlı anahtarlama ve düşük termal direnç

Kaynaklar: Vishay IRL540 datasheet, Utmel.com, Direnc.net.IRL540 Avantajları

Logic-Level Kapı Sürücüsü: 4V-5V ile çalışır, Arduino ve diğer mikrodenetleyiciler için ideal.
Düşük On-Direnç: 0.044Ω (Vgs = 5V), yüksek enerji verimliliği ve düşük ısı üretimi.
Yüksek Akım Kapasitesi: 36A sürekli akım, motor kontrolü ve yüksek güçlü yükler için uygun.
Çığ Dayanımı: Aşırı voltaj koşullarında stabil performans.
TO-220 Kılıf: Sağlam montaj ve soğutucu entegrasyonu için uygun.

IRL540 Kullanım AlanlarıIRL540, şu alanlarda yaygın olarak kullanılır:

Güç Anahtarlama: DC-DC dönüştürücüler ve güç kaynakları.
Motor Kontrolü: DC motorlar, PWM tabanlı hız kontrolü.
Mikrodenetleyici Projeleri: Arduino, ESP32, STM32 ile LED, röle ve yüksek akım yük anahtarlaması.
Solar Devreler: Güneş enerjisi sistemlerinde yük kontrolü.
Ses Amplifikatörleri: Yüksek güçlü ses sistemlerinde anahtarlama.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.

IRL540 ile İlgili İpuçları

Bağlantı:
- Kapı (Gate) için 3.3V-5V logic-level sinyal kullanın; 10kΩ pull-down direnci önerilir.
- Drain’e yük, Source’a GND bağlayın.
- Yüksek akım için uygun PCB iz genişliği kullanın.
Soğutma: 20A üzeri yüklerde veya 50W üzeri güç tüketiminde TO-220 uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. 80V, 28.8A).
Montaj: TO-220 kılıf, PCB veya breadboard için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile Rds(on) ve Vgs(th) değerlerini kontrol edin; Kapı-Drain arasında düşük okuma alınmalı.
Datasheet: Vishay IRL540 datasheet’ini inceleyin (https://cdn.datasheetspdf.com/pdf-down/I/R/L/IRL540-InternationalRectifier.pdf).
Alternatifler: IRF540N (33A, 100V, 0.040Ω), IRLZ44N (47A, 55V, logic-level), FQP30N06L (32A, 60V).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

IRL540 Satın Alma - DELTASET ELEKTRONİKIRL540 N-Kanal 36A 100V MOSFET TO-220, DELTASET ELEKTRONİK üzerinden orijinal ve uygun fiyatlarla temin edilebilir. DELTASET ELEKTRONİK, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir.Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-Posta: [email protected]
