KA2284 SIP-9 Samsung 5-Dot LED Level Meter Driver: Özellikler ve Açıklama
Başlık: KA2284 SIP-9 Samsung 5-Dot LED Seviye Göstergesi Sürücü IC

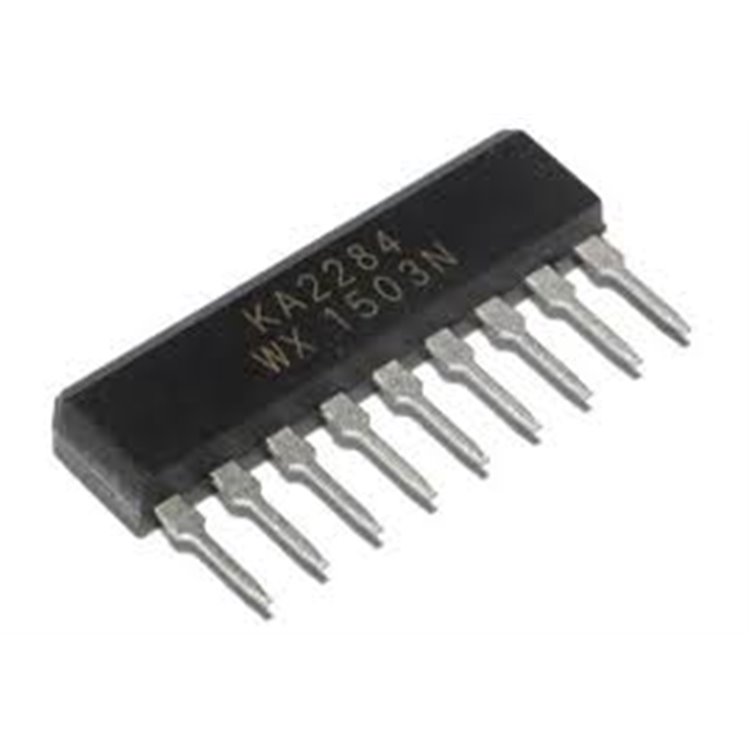

KA2284, Samsung Semiconductor tarafından üretilen monolitik bir entegre devredir ve 5 noktalı LED seviye göstergesi sürücüsü olarak tasarlanmıştır. SIP-9 (Single Inline Package) kılıfıyla delik içi teknoloji (THT) montaj için uygundur. Dahili doğrultucu amplifikatörü ile AC/DC seviye ölçerler (ör. VU metre, sinyal göstergeleri) için optimize edilmiştir. Bu rehber, KA2284 SIP-9’un teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “KA2284 datasheet”, “KA2284 SIP-9 fiyat” veya “KA2284 LED driver” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
KA2284 SIP-9 Samsung Nedir?
KA2284, ses sistemlerinde veya diğer sinyal ölçüm uygulamalarında seviye göstergesi olarak kullanılan bir 5 noktalı LED sürücü entegresidir. Analog giriş sinyalini (AC veya DC) algılar ve 5 LED’li bir bar grafiği üzerinden sinyal seviyesini görselleştirir. Dahili doğrultucu amplifikatörü, sinyal hassasiyetini artırır ve LED’leri doğru şekilde sürmek için gerekli kontrolü sağlar. SIP-9 kılıf, kompakt tasarımlar için uygundur ve hobi projelerinden profesyonel ses sistemlerine kadar geniş bir kullanım alanına sahiptir.
KA2284 SIP-9 Teknik Özellikler
Teknik özellikler, Samsung veri sayfasından ve diğer kaynaklardan (örn. alldatasheet.com, electronicspices.com) derlenmiştir:
-
Tip: 5 Noktalı LED Seviye Göstergesi Sürücü (Doğrultucu Amplifikatörlü).
-
Kılıf Tipi: SIP-9 (Single Inline Package, 9-Pin).
-
Besleme Gerilimi (V<sub>CC</sub>): 3.5V - 16V (tipik 9V-12V).
-
Besleme Akımı: 5mA - 8mA (tipik).
-
Hassasiyet: 46mV - 66mV (giriş sinyali için).
-
Çıkışlar: 5 LED sürücü çıkışı (aktif YÜKSEK, açık kollektör).
-
LED Akımı: ~10mA/LED (tipik, harici dirençle ayarlanabilir).
-
Giriş Empedansı: Yüksek giriş empedansı, düşük sinyal bozulması.
-
Güç Tüketimi: Düşük, ~9V-12V DC’de verimli çalışma.
-
Çalışma Sıcaklığı: 0°C ila +70°C (ticari sınıf).
-
Pin Konfigürasyonu:
-
Pin 1: V<sub>CC</sub> (Pozitif Besleme).
-
Pin 2: GND (Toprak).
-
Pin 3: Sinyal Girişi (Signal Input).
-
Pin 4: NC (Bağlantı Yok).
-
Pin 5-9: Çıkışlar (D1-D5, LED sürücü çıkışları).
-
Özel Özellikler:
-
Dahili doğrultucu amplifikatör, AC/DC sinyalleri için uygun.
-
5 LED bar grafiği, sinyal seviyesini görselleştirir.
-
Geniş besleme gerilimi aralığı, esnek tasarım.
-
Düşük güç tüketimi, batarya destekli uygulamalara uygun.
-
RoHS Uyumluluğu: Evet, kurşunsuz (üreticiye bağlı).
-
Boyutlar: ~22mm x 3.5mm x 8mm (SIP-9).
Bu özellikler, KA2284’ü ses ve sinyal seviye göstergeleri için güvenilir bir seçim yapar.
KA2284 SIP-9 Kullanım Alanları
KA2284, sinyal seviyesini görsel olarak göstermek için çeşitli uygulamalarda kullanılır:
-
Ses Sistemleri: Stereo amplifikatörler, mikserler ve VU metreler.
-
Batarya Seviye Göstergeleri: Batarya voltajını görselleştirme.
-
Hobi Projeleri: Arduino, Raspberry Pi ile DIY ses seviyesi göstergeleri.
-
Sinyal Ölçüm: Test ekipmanlarında sinyal gücü göstergesi.
-
Otomotiv Elektroniği: Ses sistemleri ve voltaj izleme.
-
Eğitim: Elektronik devre tasarımı ve ses elektroniği eğitimi.
Dahili amplifikatör ve LED sürücüleri, harici bileşen ihtiyacını azaltır.
KA2284 SIP-9 Avantajlar
Neden KA2284’ü seçmelisiniz? Temel avantajlar:
-
Kolay Entegrasyon: Basit pin konfigürasyonu, hızlı devre tasarımı.
-
Düşük Güç Tüketimi: Batarya destekli cihazlar için ideal.
-
Esnek Voltaj Aralığı: 3.5V-16V, farklı sistemlerle uyumluluk.
-
Görsel Geri Bildirim: 5 LED bar grafiği, kullanıcı dostu gösterge.
-
Kompakt Tasarım: SIP-9 kılıf, yer tasarrufu sağlar.
-
Samsung Kalitesi: Güvenilir performans (not: Samsung Semiconductor üretimi durdurmuş olabilir, stoklar distribütörlerde mevcut).
KA2284 SIP-9 Sık Sorulan Sorular (SSS)
-
KA2284’ün besleme voltajı aralığı nedir? 3.5V-16V (tipik 9V-12V).
-
KA2284 ile KA2285 arasındaki fark nedir? KA2285, benzer bir LED sürücüdür ancak farklı hassasiyet veya çıkış özellikleri olabilir; veri sayfaları karşılaştırılmalıdır.
-
AC ve DC sinyalleri ölçebilir mi? Evet, dahili doğrultucu amplifikatör sayesinde her ikisini de destekler.
KA2284 SIP-9 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için KA2284 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
KA2284 SIP-9 Satın Alma Bilgileri
KA2284 SIP-9’u satın almak için:
