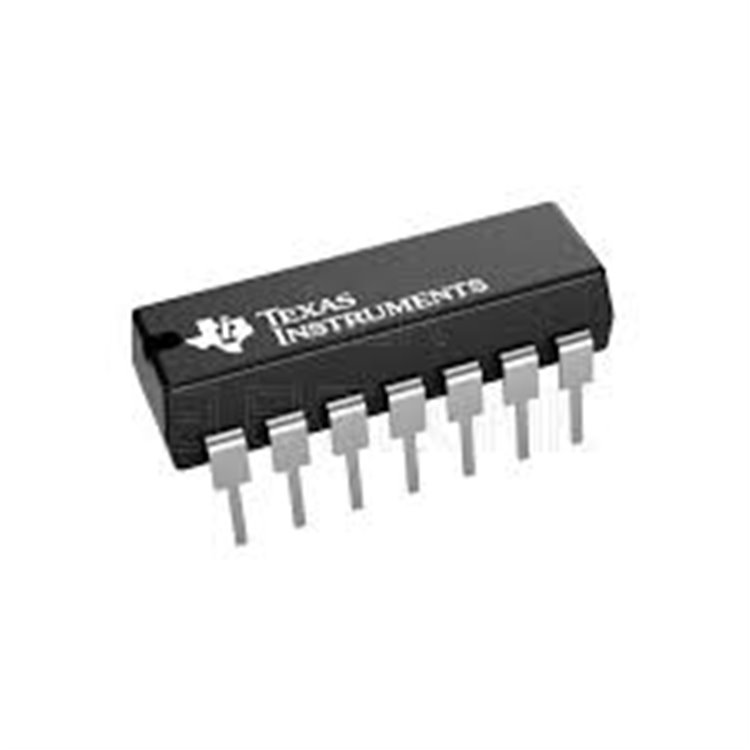

LF347N DIP-14 - DELTASET ELEKTRONİK

YÜKSEK HIZLI QUAD OP-AMP, DÜŞÜK GÜRÜLTÜ, DIP-14

* * * * * *

Ürün Kodu 33111400

Stok Kodu LF347N-DIP14: Texas Instruments LF347N, quad JFET girişli operasyonel amplifikatör, DIP-14 kılıf, 4MHz bant genişliği, 13V/µs slew rate. Yüksek hızlı devreler için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LF347N - DIP-14 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

LF347N DIP-14 Tht OpAmp Entegresi

74LS04 DIP-14 İnvertör ve Kapı Entegresi » Ser Elektronik

LF347N Quad JFET Girişli Operasyonel Amplifikatör DIP-14 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: Quad JFET Girişli Operasyonel Amplifikatör (BI-FET II™ Teknolojisi)
Kılıf Tipi: DIP-14 (Dual Inline Package, Through Hole, 19.3 mm x 6.35 mm x 3.9 mm)
Besleme Voltajı (Vcc): ±4V ile ±18V (tipik ±15V)
Bant Genişliği (Gain Bandwidth Product): 4 MHz
Slew Rate: 13 V/µs (tipik)
Giriş Bias Akımı: 50 pA (tipik, düşük giriş bias akımı)
Giriş Ofset Voltajı: 5 mV (maksimum, dahili trim edilmiş)
Giriş Gürültü Akımı: 0.01 pA/√Hz (tipik)
Toplam Harmonik Bozulma (THD): Düşük, hassas sinyal işleme için uygun
Çıkış Akımı: 31 mA (tipik, kısa devre korumalı)
Pin Konfigürasyonu:
- 1: Çıkış 1
- 2: Ters Çeviren Giriş 1
- 3: Ters Çevirmeyen Giriş 1
- 4: Vcc+
- 5: Ters Çevirmeyen Giriş 2
- 6: Ters Çeviren Giriş 2
- 7: Çıkış 2
- 8: Çıkış 3
- 9: Ters Çeviren Giriş 3
- 10: Ters Çevirmeyen Giriş 3
- 11: Vcc-
- 12: Ters Çevirmeyen Giriş 4
- 13: Ters Çeviren Giriş 4
- 14: Çıkış 4
Çalışma Sıcaklığı: 0°C ile +70°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Düşük giriş bias ve ofset akımı ile yüksek giriş empedansı
- LM348 ve LM324 tasarımlarını yükseltmek için pin uyumlu
- Yüksek hızlı integratörler ve örnekleme devreleri için optimize edilmiş

Kaynak: Texas Instruments LF347N datasheetAvantajlar

Yüksek Hız: 4 MHz bant genişliği ve 13 V/µs slew rate, hızlı sinyal işleme sağlar.
Düşük Gürültü: 50 pA giriş bias akımı ve 0.01 pA/√Hz gürültü akımı, hassas uygulamalar için ideal.
DIP-14 Kılıf: Breadboard ve PCB projelerinde kolay montaj.
Düşük Güç Tüketimi: Düşük besleme akımı, enerji verimliliği sağlar.
Çok Yönlü Kullanım: Dört op-amp, birden fazla devre fonksiyonunu tek bir entegrede birleştirir.

Kullanım Alanları

Yüksek Hızlı İntegratörler: Analog sinyal işleme devreleri.
Dijital-Analog Dönüştürücüler (D/A): Hassas voltaj dönüşümü.
Örnekleme ve Tutma Devreleri: Veri toplama sistemleri.
Mikrodenetleyici Projeleri: Arduino, PIC, STM32 ile sinyal amplifikasyonu ve filtreleme.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.
Ses Devreleri: Düşük gürültülü pre-amplifikatör uygulamaları.

Kullanım İpuçları

Bağlantı:
- Vcc+ (Pin 4) ve Vcc- (Pin 11) için ±15V veya tek beslemede 8V-36V kullanın.
- Giriş sinyallerini ters çeviren veya ters çevirmeyen girişlere bağlayın; geri besleme dirençleriyle kazancı ayarlayın.
- Besleme hatlarına 100 nF bypass kondansatörü ekleyin.
Montaj: DIP-14 kılıf, breadboard veya PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre veya osiloskop ile çıkış voltajı, ofset voltajı (5 mV) ve slew rate (13 V/µs) kontrol edin.
Datasheet: Texas Instruments LF347N datasheet’ini inceleyin (https://www.ti.com/lit/ds/symlink/lf347.pdf).
Alternatifler: TL084CN (JFET, CMOS), LM324N (düşük maliyet), TL074CN (düşük gürültü).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
