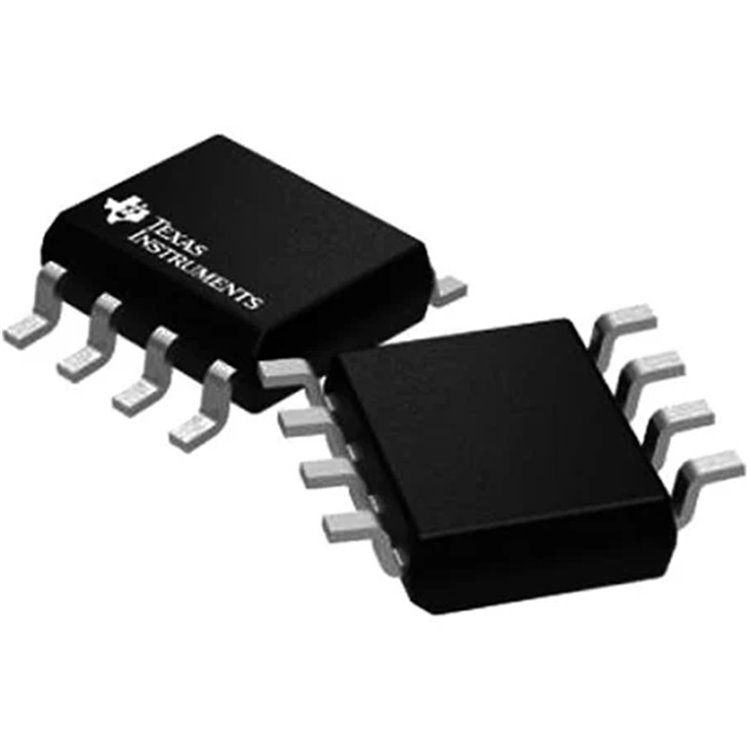

LF353M SOIC-8 - DELTASET ELEKTRONİK

LF353M-LF353- SOIC-8 SMD OPAMP ENTEGRESİ

* * * * * *

Ürün Kodu 3411748

Stok Kodu LF353M-SOIC8: Texas Instruments LF353M, çift JFET girişli operasyonel amplifikatör, SOIC-8 kılıf, 3 MHz bant genişliği, ±3.5V-±18V. Yüksek hızlı ve düşük gürültülü uygulamalar için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LF353M SOIC-8 SMD OPAMP ENTEGRESİ - DELTASET ELEKTRONİK

LF353M SOİC8 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

LF353

LF353M Dual JFET Girişli Operasyonel Amplifikatör SOIC-8 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Çift JFET Girişli Operasyonel Amplifikatör (CMOS)
Kılıf Tipi: SOIC-8 (Yüzey Montaj, 4.9 mm x 3.91 mm x 1.58 mm)
Kanal Sayısı: 2 (bağımsız op-amp)
Besleme Voltajı: ±3.5V - ±18V (tipik ±15V)
Giriş Ofset Voltajı: 5-10 mV (maksimum)
Giriş Bias Akımı: 20 pA (tipik)
Bant Genişliği (Gain Bandwidth Product): 3 MHz
Slew Rate: 8-13 V/µs (tipik)
Ortak Mod Reddetme Oranı (CMRR): 70-100 dB
Güç Kaynağı Reddetme Oranı (PSRR): 70-100 dB
Giriş Voltaj Gürültüsü: 18 nV/√Hz (tipik)
Maksimum Çıkış Akımı: 40 mA (kanal başına)
Pin Konfigürasyonu:
- Pin 1, 7: Çıkış 1, Çıkış 2
- Pin 2, 6: Tersleyici Giriş 1, Tersleyici Giriş 2
- Pin 3, 5: Tersleyici Olmayan Giriş 1, Tersleyici Olmayan Giriş 2
- Pin 4: V- (Negatif besleme)
- Pin 8: V+ (Pozitif besleme)
Çalışma Sıcaklığı: 0°C ile +70°C (ticari sınıf)
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Yüksek giriş empedansı (JFET girişli)
- Düşük giriş bias ve ofset akımları
- Dahili frekans kompanzasyonu
- Yüksek slew rate, hızlı tepki süresi

Kaynak: Texas Instruments LF353M datasheetAvantajlar

Yüksek Giriş Empedansı: JFET girişleri, düşük bias akımı ile hassas sinyal işleme.
Geniş Bant Genişliği: 3 MHz, yüksek hızlı uygulamalar için uygun.
Düşük Güç Tüketimi: Düşük besleme akımı, enerji verimliliği sağlar.
Kompakt SOIC-8 Kılıf: Yüzey montaj, yüksek yoğunluklu PCB’ler için ideal.
Çok Yönlü Kullanım: Tersleyici ve tersleyici olmayan amplifikatör devreleri için esnek.

Kullanım Alanları

Yüksek Hızlı İntegratörler: Analog sinyal işleme devreleri.
Dijital-Analog Dönüştürücüler (D/A): Hassas sinyal dönüşümü.
Örnek-Tut Devreleri: Veri toplama sistemleri.
Ses ve Filtre Devreleri: Aktif filtreler, düşük gürültülü ses amplifikatörleri.
Hobi ve Eğitim Projeleri: Arduino, Raspberry Pi ile analog devre tasarımları.

Kullanım İpuçları

Bağlantı:
- V+ (Pin 8) ve V- (Pin 4) için ±15V veya ±5V çift besleme bağlayın; tek besleme için uygun konfigürasyon kullanın.
- 100 nF bypass kondansatörleri V+ ve V- pinlerine yakın ekleyin.
- Tersleyici veya tersleyici olmayan girişleri uygun dirençlerle konfigüre edin (örn. geri besleme devresi).
- Kullanılmayan op-amp’lerin girişlerini V-’ye bağlayın, çıkışları açık bırakmayın.
Montaj: SOIC-8 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
ESD Koruması: Statik elektriğe karşı antistatik bileklik kullanın.
Test: Multimetre ile besleme voltajlarını (±15V) kontrol edin; osiloskop ile çıkış sinyalini ve slew rate’i doğrulayın.
Datasheet: Texas Instruments LF353M datasheet’ini inceleyin (https://www.ti.com/lit/ds/symlink/lf353.pdf).
Alternatifler:
- TL072 (Düşük gürültü, JFET girişli, SOItC-8)
- OPA2134 (Yüksek kaliteli ses op-amp, SOIC-8)
- LM358 (Genel amaçlı, düşük voltaj, SOIC-8)
Depolama: Nemden uzak, kuru ortamda saklayın; MSL 1 nem hassasiyetine dikkat edin.

Neden DELTASET ELEKTRONİK?

Orijinal Ürün Garantisi: Texas Instruments, STMicroelectronics, Vishay gibi lider markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Profesyonel Destek: Teknik sorular için uzman müşteri desteği.
Geniş Ürün Yelpazesi: Operasyonel amplifikatörler, MOSFET’ler, mikrodenetleyiciler ve daha fazlası.
