LM2575SX-5.0, Texas Instruments’ın SIMPLE SWITCHER® serisinden, sabit 5V çıkış voltajına sahip, 1A çıkış akımı sunan bir step-down (buck) voltaj regülatörüdür. TO-263-5 (DDPAK) paketinde sunulan bu regülatör, yüksek verimlilik, yüzey montaj uyumluluğu ve kolay tasarım özellikleriyle elektronik devrelerde güç yönetimi için ideal bir çözümdür. Tüketici elektroniği, otomotiv ve endüstriyel uygulamalarda sabit 5V besleme gereksinimlerini karşılamak için tasarlanan LM2575SX-5.0, minimum harici bileşenle güvenilir performans sağlar. Aşağıda, ürünün teknik özellikleri ve avantajları SEO uyumlu bir şekilde detaylandırılmıştır.
Ürün Özellikleri
-
Giriş Voltaj Aralığı: 4V - 40V (HV versiyonlarında 60V’a kadar destek)
-
Çıkış Voltajı: Sabit 5V
-
Çıkış Akımı: 1A (sürekli yükler için uygun)
-
Anahtarlama Frekansı: 52 kHz (sabit, dahili osilatör)
-
Verimlilik: %88’e varan yüksek enerji verimliliği
-

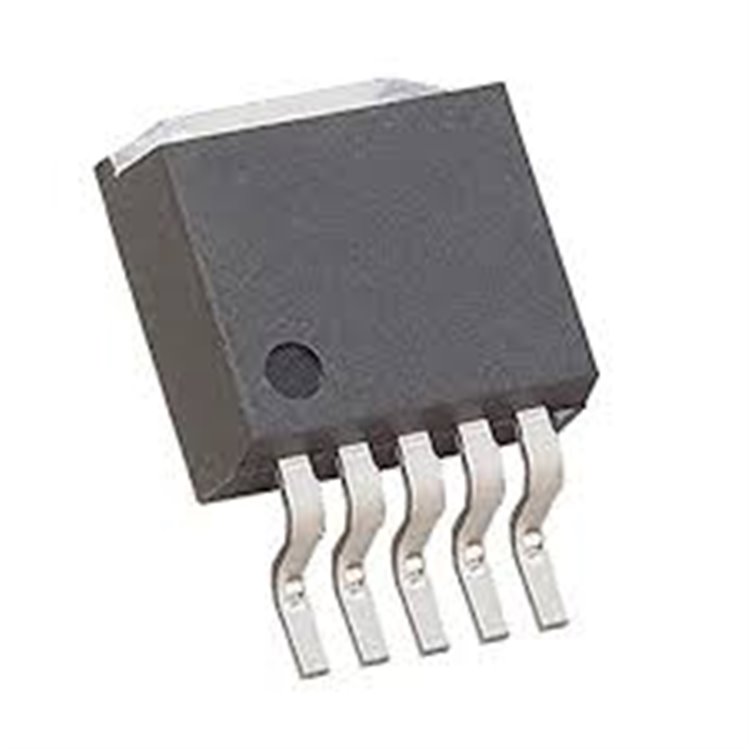

Paket Tipi: TO-263-5 (DDPAK, yüzey montaj için uygun)
-
Çalışma Sıcaklığı: -40°C ile +125°C (endüstriyel uygulamalara uyumlu)
-
Koruma Özellikleri:
-
Termal kapanma
-
Akım sınırı koruması
-
ECCN: EAR99 (ihracat kontrol sınıflandırması)
LM2575SX-5.0’ın Avantajları
1. Basit ve Hızlı Tasarım
SIMPLE SWITCHER® teknolojisi, LM2575SX-5.0’ı minimum harici bileşenle çalıştırılabilir hale getirir. Bir indüktör, Schottky diyot ve kapasitörlerle tam fonksiyonel bir 5V step-down devresi oluşturulabilir. Texas Instruments’ın datasheet’inde yer alan referans devreler, tasarım sürecini hızlandırır ve prototip geliştirmeyi kolaylaştırır.
2. Yüksek Enerji Verimliliği
%88’e varan verimlilik, enerji tasarrufu sağlar ve ısı üretimini azaltır. 1A çıkış akımı, mikrodenetleyiciler, sensör devreleri ve düşük-orta güç gereksinimli uygulamalar için idealdir. Düşük enerji kaybı, batarya ile çalışan cihazlarda (ör. taşınabilir elektronik cihazlar) uzun pil ömrü sunar.
3. Geniş Uygulama Alanları
LM2575SX-5.0, sabit 5V çıkışıyla çok yönlü uygulamalarda kullanılır:
-
Tüketici Elektroniği: USB şarj cihazları, taşınabilir cihazlar ve 5V besleme gereken sistemler.
-
Otomotiv Elektroniği: Araç içi 5V kontrol üniteleri ve sensör sistemleri.
-
Endüstriyel Sistemler: Mikrodenetleyici tabanlı devreler, otomasyon sistemleri ve sensör besleme devreleri.
-
Hobi Projeleri: Arduino, Raspberry Pi gibi platformlar için 5V güç kaynakları.
4. Güvenilirlik ve Dayanıklılık
Dahili termal kapanma ve akım sınırı korumaları, aşırı ısınma veya kısa devre durumlarında bileşenin zarar görmesini önler. -40°C ile +125°C çalışma sıcaklığı aralığı, zorlu çevre koşullarında stabil performans sağlar.
5. Yüzey Montaj için İdeal
TO-263-5 (DDPAK) paketi, yüzey montaj (SMT) tasarımlar için uygundur. Büyük metal tabanı, etkili ısı dağılımı sağlar ve yüksek güç uygulamalarında heatsink ile kullanılabilir. SnapEDA gibi platformlarda şematik semboller, PCB footprint’leri ve 3D modeller mevcuttur.
Teknik Detaylar
-
Çıkış Voltajı: Sabit 5V, harici direnç ayarına gerek yoktur.
-
Harici Bileşenler:
-
İndüktör: 100 µH - 330 µH
-
Schottky Diyot: 1N5822 veya eşdeğeri
-
Kapasitörler: Giriş için 100 µF, çıkış için 220 µF
-
PCB Tasarım İpuçları: Elektromanyetik gürültüyü azaltmak için datasheet’teki PCB yerleşim önerilerine uyulmalıdır.
-
Standartlar: ECCN EAR99, çevre dostu ve Sb/Br içermeyen yeşil ürün.
Ek Kaynaklar
-
Datasheet: Texas Instruments’ın resmi web sitesinde (www.ti.com) veya distribütör sitelerinde bulunur. 20W SIMPLE SWITCHER forward converter gibi referans tasarımlar içerir.
-
CAD Kaynakları: SnapEDA veya Ultra Librarian üzerinden şematik semboller, PCB footprint’leri ve 3D modeller indirilebilir.
-
Simülasyon Modelleri: PSpice ve TINA-TI modelleri, tasarım simülasyonları için Texas Instruments’ın web sitesinde mevcuttur.
Satın Alma
LM2575SX-5.0’ı toptan veya perakende olarak satın almak için Deltaset Elektronik ile iletişime geçin:
