LM2575T-ADJ/NOPB: Yüksek Verimli Ayarlanabilir Step-Down Voltaj Regülatörü
LM2575T-ADJ/NOPB, Texas Instruments’ın SIMPLE SWITCHER® serisinden, ayarlanabilir çıkış voltajına sahip, 1A çıkış akımı sunan bir step-down (buck) voltaj regülatörüdür. TO-220-5 paketinde sunulan bu bileşen, yüksek verimlilik, kolay kullanım ve geniş uygulama yelpazesi ile elektronik devre tasarımlarında öne çıkar. Endüstriyel, otomotiv ve tüketici elektroniği projeleri için ideal olan LM2575T-ADJ/NOPB, minimum bileşenle güvenilir performans sağlar. Aşağıda, bu ürünün teknik özellikleri ve avantajları SEO uyumlu bir şekilde detaylandırılmıştır.
Ürün Özellikleri
-
Giriş Voltaj Aralığı: 4V - 40V (HV versiyonlarında 60V’a kadar destek)
-
Çıkış Voltajı: Ayarlanabilir, 1.23V - 37V (harici dirençlerle ayarlanabilir)
-
Çıkış Akımı: 1A (sürekli yükler için uygun)
-
Anahtarlama Frekansı: 52 kHz (sabit, dahili osilatör)
-
Verimlilik: %88’e varan yüksek enerji verimliliği
-

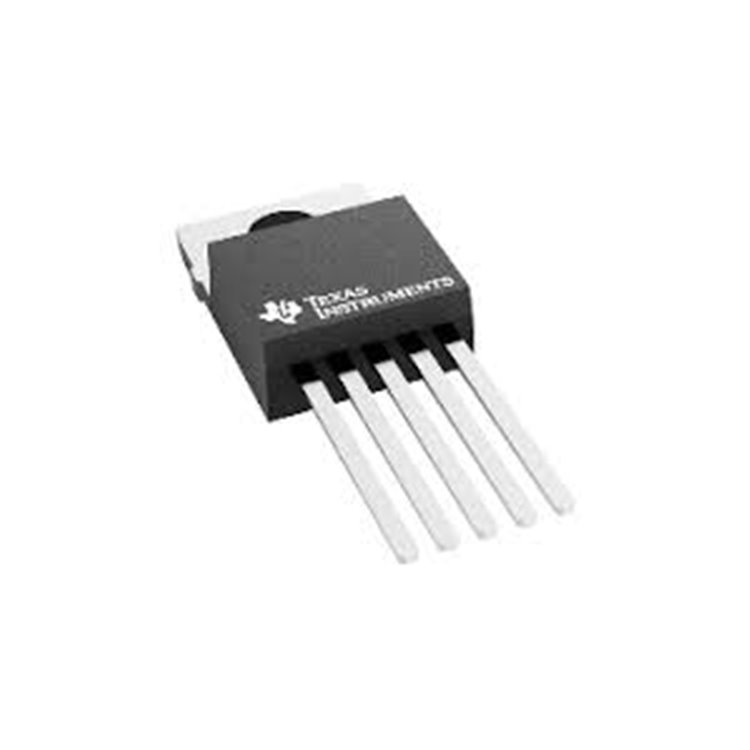

Paket Tipi: TO-220-5 (5-pin, delikli montaj için uygun)
-
Çalışma Sıcaklığı: -40°C ile +125°C (endüstriyel uygulamalara uyumlu)
-
Koruma Özellikleri:
-
Termal kapanma
-
Akım sınırı koruması
-
ECCN: EAR99 (ihracat kontrol sınıflandırması)
LM2575T-ADJ/NOPB’nin Avantajları
1. Kolay Tasarım ve Minimum Bileşen
SIMPLE SWITCHER® teknolojisi, LM2575T-ADJ/NOPB’yi minimum harici bileşenle çalıştırılabilir hale getirir. Bir indüktör, Schottky diyot, kapasitörler ve dirençlerle hızlıca bir step-down devresi tasarlanabilir. Texas Instruments’ın datasheet’inde yer alan referans devreler, prototip geliştirmeyi kolaylaştırır.
2. Yüksek Enerji Verimliliği
%88’e varan verimlilik, enerji tasarrufu sağlar ve ısı üretimini azaltır. Bu özellik, batarya ile çalışan cihazlarda (ör. IoT sensörleri, taşınabilir elektronik cihazlar) uzun pil ömrü sunar. Düşük enerji kaybı, ek soğutma çözümlerine olan ihtiyacı minimize eder.
3. Çok Yönlü Uygulama Alanları
LM2575T-ADJ/NOPB, geniş kullanım alanlarıyla dikkat çeker:
-
Güç Kaynakları: PC, TV ve tüketici elektroniği için anahtarlamalı güç kaynakları.
-
Otomotiv Elektroniği: Araç içi şarj cihazları ve kontrol üniteleri.
-
Endüstriyel Sistemler: PLC’ler, motor kontrol devreleri ve sensör besleme devreleri.
-
Batarya Şarj Cihazları: Lityum-iyon veya kurşun-asit bataryalar için şarj devreleri.
4. Güvenilirlik ve Dayanıklılık
Dahili termal kapanma ve akım sınırı korumaları, aşırı ısınma veya kısa devre durumlarında bileşenin zarar görmesini önler. -40°C ile +125°C çalışma sıcaklığı aralığı, zorlu çevre koşullarında güvenilir performans sağlar.
5. Delikli Montaj için Uygun
TO-220-5 paketi, delikli montaj (through-hole) tasarımlar için idealdir ve büyük metal tabanı sayesinde etkili ısı dağılımı sağlar. Yüksek güç uygulamalarında heatsink kullanımı önerilir. SnapEDA gibi platformlarda, bu bileşen için şematik semboller, PCB footprint’leri ve 3D modeller mevcuttur.
Teknik Detaylar
-
Çıkış Voltaj Ayarı: Çıkış voltajı, iki harici dirençle kolayca ayarlanır. Formül:
Vout = 1.23V * (1 + R2/R1) (R1 ve R2 direnç değerleri).
-
Harici Bileşenler:
-
İndüktör: 100 µH - 330 µH
-
Schottky Diyot: 1N5822 veya eşdeğeri
-
Kapasitörler: Giriş için 100 µF, çıkış için 220 µF
-
PCB Tasarım İpuçları: Elektromanyetik gürültüyü azaltmak için datasheet’teki PCB yerleşim önerilerine uyulmalıdır.
-
Standartlar: ECCN EAR99 ile ihracat kısıtlamaları minimumdur.
Ek Kaynaklar
-
Datasheet: Texas Instruments’ın resmi web sitesinde (www.ti.com) bulunur. 20W SIMPLE SWITCHER forward converter gibi referans tasarımlar içerir.
-
CAD Kaynakları: SnapEDA veya Ultra Librarian üzerinden şematik semboller, PCB footprint’leri ve 3D modeller indirilebilir.
-
Teknik Destek: Ürünle ilgili sorularınız için Texas Instruments’ın çevrimiçi topluluk forumları kullanılabilir.
Satın Alma
LM2575T-ADJ/NOPB’yi toptan veya perakende olarak satın almak için Deltaset Elektronik ile iletişime geçin:
