LM2576HVS-ADJ: Ayarlanabilir Çıkışlı Yüksek Voltaj Step-Down Voltaj Regülatörü
LM2576HVS-ADJ, Texas Instruments’ın SIMPLE SWITCHER® serisinden, ayarlanabilir çıkış voltajına sahip, 3A çıkış akımı sunan bir step-down (buck) voltaj regülatörüdür. TO-263-5 (DDPAK) paketinde sunulan bu regülatör, 60V’a kadar yüksek giriş voltaj desteği, yüksek verimlilik ve yüzey montaj uyumluluğu ile elektronik devrelerde güç yönetimi için ideal bir çözümdür. Tüketici elektroniği, otomotiv ve endüstriyel uygulamalarda esnek voltaj gereksinimlerini karşılamak için tasarlanan LM2576HVS-ADJ, minimum harici bileşenle güvenilir performans sağlar. Aşağıda, ürünün teknik özellikleri ve avantajları SEO uyumlu bir şekilde detaylandırılmıştır.
Ürün Özellikleri
-
Giriş Voltaj Aralığı: 4V - 60V (yüksek voltaj desteği)
-
Çıkış Voltajı: Ayarlanabilir, 1.23V - 57V (harici dirençlerle ayarlanabilir)
-
Çıkış Akımı: 3A (sürekli yükler için uygun)
-
Anahtarlama Frekansı: 52 kHz (sabit, dahili osilatör)
-
Verimlilik: %88’e varan yüksek enerji verimliliği
-

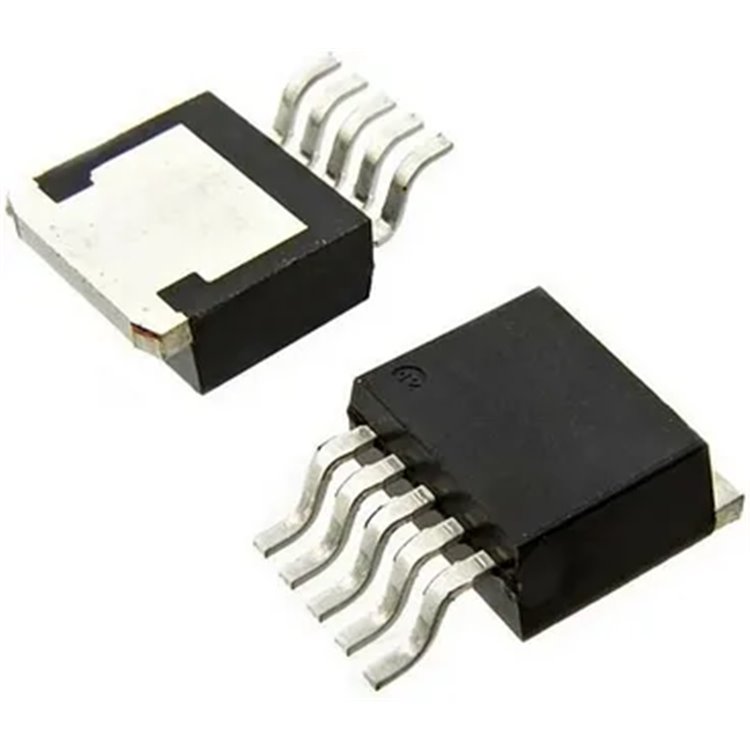

Paket Tipi: TO-263-5 (DDPAK, yüzey montaj için uygun)
-
Çalışma Sıcaklığı: -40°C ile +125°C (endüstriyel uygulamalara uyumlu)
-
Koruma Özellikleri:
-
Termal kapanma
-
Akım sınırı koruması
-
Ek Özellikler:
-
ECCN: EAR99 (ihracat kontrol sınıflandırması)
LM2576HVS-ADJ’nin Avantajları
1. Basit ve Hızlı Tasarım
SIMPLE SWITCHER® teknolojisi, LM2576HVS-ADJ’yi minimum harici bileşenle çalıştırılabilir hale getirir. Bir indüktör, Schottky diyot, kapasitörler ve dirençlerle tam fonksiyonel bir step-down devresi oluşturulabilir. Texas Instruments’ın datasheet’inde yer alan referans devreler, tasarım sürecini hızlandırır ve prototip geliştirmeyi kolaylaştırır.
2. Yüksek Voltaj Dayanımı ve Güç
60V’a kadar geniş giriş voltaj aralığı, yüksek voltajlı sistemlerde kullanım için idealdir. %88’e varan verimlilik, enerji tasarrufu sağlar ve ısı üretimini azaltır. 3A çıkış akımı, yüksek güç gerektiren uygulamalarda (ör. LED sürücüleri, motor kontrol devreleri) güvenilir performans sunar.
3. Esnek Uygulama Alanları
LM2576HVS-ADJ, ayarlanabilir çıkış voltajıyla geniş bir uygulama yelpazesine sahiptir:
-
Tüketici Elektroniği: Taşınabilir cihazlar, ses sistemleri ve esnek voltaj besleme sistemleri.
-
Otomotiv Elektroniği: Araç içi kontrol üniteleri ve sensör sistemleri.
-
Endüstriyel Sistemler: PLC’ler, otomasyon sistemleri ve sensör besleme devreleri.
-
Hobi Projeleri: Özelleştirilmiş güç kaynakları için ideal.
4. Güvenilirlik ve Dayanıklılık
Dahili termal kapanma ve akım sınırı korumaları, aşırı ısınma veya kısa devre durumlarında bileşenin zarar görmesini önler. -40°C ile +125°C çalışma sıcaklığı aralığı, zorlu çevre koşullarında stabil performans sağlar.
5. Yüzey Montaj için İdeal
TO-263-5 (DDPAK) paketi, yüzey montaj (SMT) tasarımlar için uygundur. Büyük metal tabanı, etkili ısı dağılımı sağlar ve yüksek güç uygulamalarında heatsink ile kullanılabilir. SnapEDA gibi platformlarda şematik semboller, PCB footprint’leri ve 3D modeller mevcuttur.
Teknik Detaylar
-
Çıkış Voltaj Ayarı: Çıkış voltajı, iki harici dirençle ayarlanır. Formül:
Vout = 1.23V * (1 + R2/R1) (R1 ve R2 direnç değerleri).
-
Harici Bileşenler:
-
İndüktör: 100 µH - 330 µH
-
Schottky Diyot: 1N5822 veya eşdeğeri
-
Kapasitörler: Giriş için 100 µF, çıkış için 220 µF
-
PCB Tasarım İpuçları: Elektromanyetik gürültüyü azaltmak için datasheet’teki PCB yerleşim önerilerine uyulmalıdır.
-
Standartlar: ECCN EAR99, çevre dostu üretim.
Ek Kaynaklar
-
Datasheet: Texas Instruments’ın resmi web sitesinde (www.ti.com) veya distribütör sitelerinde bulunur. Kapsamlı doküman, referans tasarımlar ve uygulama notları içerir.
-
CAD Kaynakları: SnapEDA veya Ultra Librarian üzerinden şematik semboller, PCB footprint’leri ve 3D modeller indirilebilir.
-
Simülasyon Modelleri: PSpice ve TINA-TI modelleri, tasarım simülasyonları için Texas Instruments’ın web sitesinde mevcuttur.
Satın Alma
LM2576HVS-ADJ’yi toptan veya perakende olarak satın almak için Deltaset Elektronik ile iletişime geçin:
