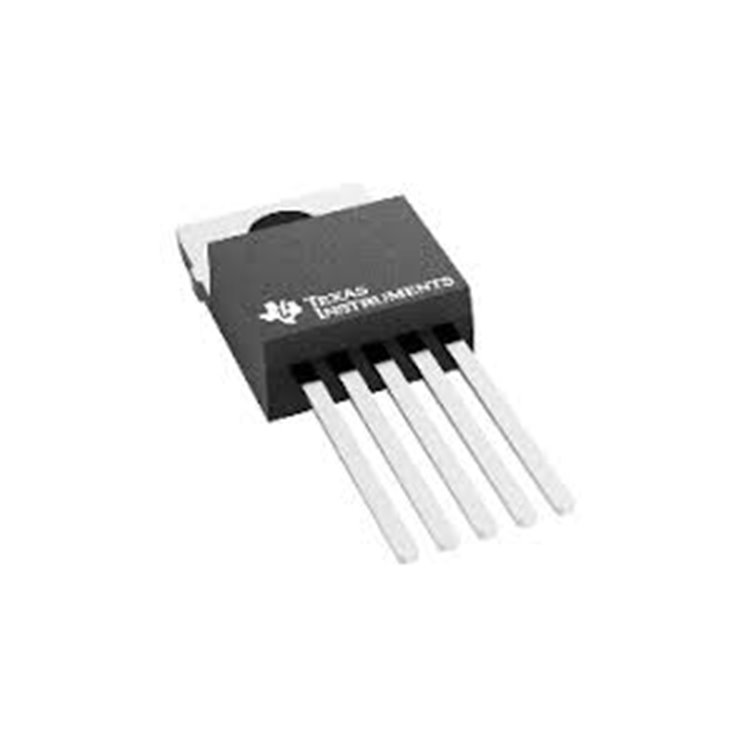

LM2576T-5.0 TO-220 5V Regülatör Özellikleri ve Avantajları
LM2576T-5.0, Texas Instruments tarafından üretilen bir step-down (buck) anahtarlamalı voltaj regülatörü entegre devresidir ve TO-220-5 paketinde sunulur. Sabit 5V çıkış voltajı sağlayan bu regülatör, yüksek verimlilik, geniş giriş voltaj aralığı ve yüksek akım kapasitesi ile düşük-orta güçlü DC-DC dönüştürücü uygulamaları için idealdir. Basit tasarımı ve entegre özellikleri sayesinde güç kaynağı devrelerinde yaygın olarak kullanılır. Aşağıda LM2576T-5.0’ın detaylı özellikleri yer almaktadır:
-
Fonksiyon: Sabit 5V çıkışlı step-down (buck) voltaj regülatörü.
-
Paket Tipi: TO-220-5, delikli montaj (through-hole) için uygun, ısı dağılımı için tablı tasarım (yaklaşık 10.2mm x 4.6mm x 15.8mm).
-
Pim Konfigürasyonu:
-
Giriş Voltaj Aralığı: 4V ila 40V, geniş giriş voltaj uyumluluğu.
-
Çıkış Voltajı: Sabit 5V, ±%4 doğruluk.
-
Maksimum Çıkış Akımı: 3A, orta güç uygulamaları için yeterli.
-
Verimlilik: %80-90 (yüke ve giriş voltajına bağlı), lineer regülatörlere göre daha az ısı üretimi.
-
Anahtarlama Frekansı: 52kHz (sabit), düşük harici bileşen ihtiyacı.
-
Güç Tüketimi: Tipik 10mA (quiescent current), standby modunda düşük.
-
Koruma Özellikleri:
-
Termal Kapanma: Aşırı sıcaklıkta otomatik kapanma.
-
Aşırı Akım Koruması: Dahili akım sınırlama.
-
Açma/Kapama Kontrolü: Düşük güç tüketimi için ON/OFF pini.
-
Çalışma Sıcaklık Aralığı: -40°C ila +125°C, endüstriyel ve otomotiv uygulamaları için uygun.
-
Harici Bileşenler: Minimum harici bileşen gereksinimi (indüktör, kapasitör, diyot).
-
Uygulama Alanları:
-
DC-DC dönüştürücüler (12V/24V’dan 5V’a dönüşüm).
-
Batarya destekli cihazlar ve taşınabilir elektronik.
-
Mikrodenetleyici ve sensör devreleri için güç kaynakları.
-
Otomotiv ve endüstriyel güç sistemleri.
-
Avantajlar:
-
Yüksek Verimlilik: Anahtarlamalı tasarım sayesinde düşük güç kaybı.
-
Basit Tasarım: Az sayıda harici bileşen ile kolay devre kurulumu.
-
Geniş Giriş Aralığı: Çeşitli güç kaynaklarıyla uyumluluk.
-
RoHS Uyumluluğu: Çevre dostu üretim.
LM2576T-5.0, yüksek verimlilik ve düşük maliyetle sabit 5V çıkış gerektiren uygulamalarda popüler bir seçimdir. Sabit voltaj versiyonu, geri besleme devresi tasarımını basitleştirir.
Nereden Satın Alabilirsiniz?
LM2576T-5.0 TO-220 5V Regülatör’ü güvenilir bir kaynaktan temin etmek için DELTASET ELEKTRONİK’i tercih edebilirsiniz. İstanbul Karaköy merkezli DELTASET ELEKTRONİK, regülatörler, transistörler, entegre devreler, klemensler ve diğer elektronik bileşenleri geniş bir yelpazede sunar. Orijinal ürün garantisi, hızlı teslimat ve müşteri odaklı hizmet anlayışıyla DELTASET, elektronik projeleriniz için güvenilir bir tedarikçidir.
