LM2577SX-ADJ: Ayarlanabilir Çıkışlı Step-Up Voltaj Regülatörü

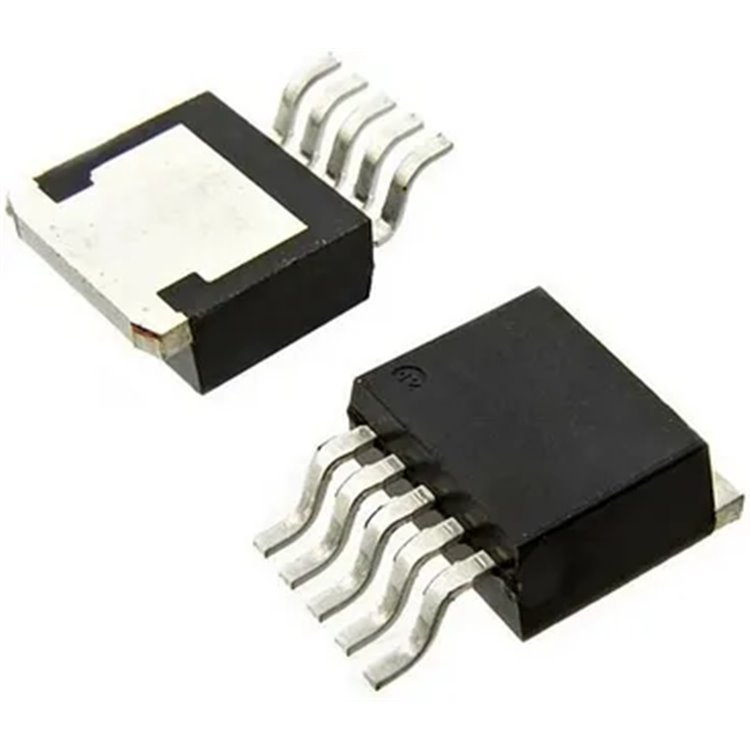

LM2577SX-ADJ, Texas Instruments’ın SIMPLE SWITCHER® serisinden, ayarlanabilir çıkış voltajına sahip, 3A çıkış akımı sunan bir step-up (boost) voltaj regülatörüdür. TO-263-5 (DDPAK) paketinde sunulan bu regülatör, geniş giriş voltaj aralığı (3.5V - 40V), yüksek verimlilik ve yüzey montaj uyumluluğu ile elektronik devrelerde güç yönetimi için ideal bir çözümdür. Boost, flyback ve forward converter uygulamaları için tasarlanan LM2577SX-ADJ, düşük voltajlı kaynakları daha yüksek voltajlara dönüştürmek için kullanılır ve minimum harici bileşenle güvenilir performans sağlar. Aşağıda, ürünün teknik özellikleri ve avantajları SEO uyumlu bir şekilde detaylandırılmıştır.
Ürün Özellikleri
-
Giriş Voltaj Aralığı: 3.5V - 40V
-
Çıkış Voltajı: Ayarlanabilir, 1.23V - 37V (harici dirençlerle ayarlanabilir)
-
Çıkış Akımı: 3A (switch akımı, yük koşullarına bağlı)
-
Anahtarlama Frekansı: 52 kHz (sabit, dahili osilatör)
-
Verimlilik: %80’e varan yüksek enerji verimliliği (yük ve voltaj farkına bağlı)
-
Paket Tipi: TO-263-5 (DDPAK, yüzey montaj için uygun)
-
Çalışma Sıcaklığı: -40°C ile +125°C (endüstriyel uygulamalara uyumlu)
-
Koruma Özellikleri:
-
Ek Özellikler:
-
ECCN: EAR99 (ihracat kontrol sınıflandırması)
LM2577SX-ADJ’nin Avantajları
1. Basit ve Hızlı Tasarım
SIMPLE SWITCHER® teknolojisi, LM2577SX-ADJ’yi minimum harici bileşenle çalıştırılabilir hale getirir. Bir indüktör, diyot, kapasitörler ve dirençlerle boost devresi oluşturulabilir. Texas Instruments’ın datasheet’inde yer alan referans devreler, tasarım sürecini hızlandırır ve prototip geliştirmeyi kolaylaştırır.
2. Güçlü Boost Performansı
3A switch akımı ve geniş giriş voltaj aralığı (3.5V - 40V), düşük voltajlı kaynakları (ör. bataryalar) daha yüksek voltajlara dönüştürmek için idealdir. %80’e varan verimlilik, enerji kaybını azaltır ve batarya ile çalışan sistemlerde uzun kullanım süresi sağlar.
3. Esnek Uygulama Alanları
LM2577SX-ADJ, ayarlanabilir çıkış voltajıyla çok yönlü uygulamalarda kullanılır:
-
Tüketici Elektroniği: Batarya ile çalışan cihazlarda yüksek voltaj üretimi (ör. LCD ekran besleme).
-
Otomotiv Elektroniği: Araç içi sistemler için voltaj yükseltme.
-
Endüstriyel Sistemler: Sensörler ve kontrol üniteleri için yüksek voltaj besleme.
-
Hobi Projeleri: Özelleştirilmiş güç kaynakları ve prototipler.
4. Güvenilirlik ve Dayanıklılık
Dahili termal kapanma, akım sınırı koruması ve düşük voltaj kilitleme, aşırı ısınma, kısa devre veya düşük giriş voltajı durumlarında bileşenin zarar görmesini önler. -40°C ile +125°C çalışma sıcaklığı aralığı, zorlu çevre koşullarında stabil performans sunar.
5. Yüzey Montaj için İdeal
TO-263-5 (DDPAK) paketi, yüzey montaj (SMT) tasarımlar için uygundur. Büyük metal tabanı, etkili ısı dağılımı sağlar ve yüksek güç uygulamalarında heatsink ile kullanılabilir. SnapEDA gibi platformlarda şematik semboller, PCB footprint’leri ve 3D modeller mevcuttur.
Teknik Detaylar
-
Çıkış Voltaj Ayarı: Çıkış voltajı, iki harici dirençle ayarlanır. Formül:
Vout = 1.23V * (1 + R2/R1) (R1 ve R2 direnç değerleri).
-
Harici Bileşenler:
-
İndüktör: 100 µH - 330 µH (LM2577 için optimize edilmiş)
-
Diyot: Schottky veya hızlı diyot (ör. 1N5822)
-
Kapasitörler: Giriş için 0.1 µF - 100 µF, çıkış için 220 µF
-
PCB Tasarım İpuçları: Elektromanyetik gürültüyü azaltmak için datasheet’teki PCB yerleşim önerilerine uyulmalı, giriş ve çıkış kapasitörleri kısa bağlantılarla yerleştirilmelidir.
-
Standartlar: ECCN EAR99, RoHS uyumlu (bazı versiyonlar için).
Ek Kaynaklar
-
Datasheet: Texas Instruments’ın resmi web sitesinde (www.ti.com) veya distribütör sitelerinde bulunur. Boost, flyback ve forward converter için referans tasarımlar içerir.
-
CAD Kaynakları: SnapEDA veya Ultra Librarian üzerinden şematik semboller, PCB footprint’leri ve 3D modeller indirilebilir.
-
Simülasyon Modelleri: PSpice ve TINA-TI modelleri, tasarım simülasyonları için Texas Instruments’ın web sitesinde mevcuttur.
