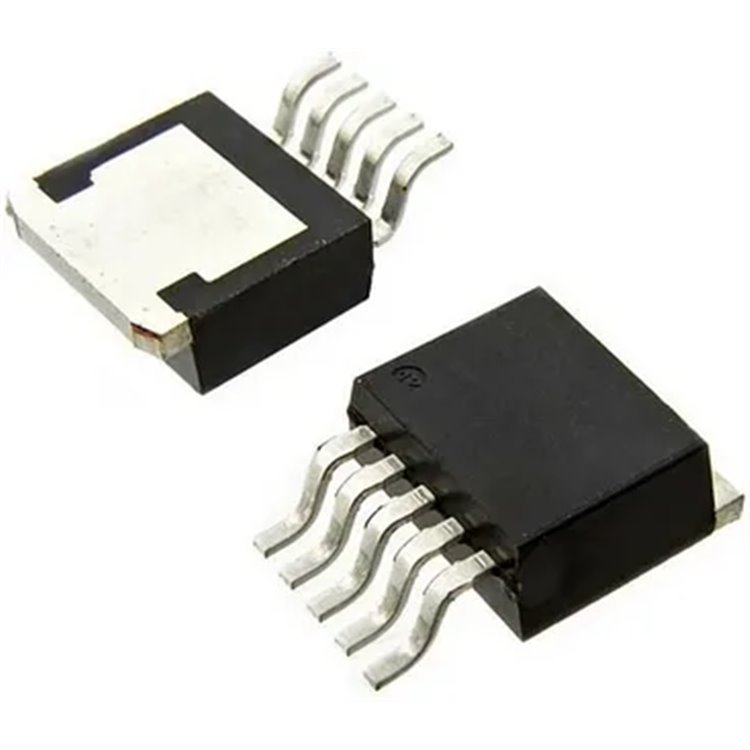

LM2596S-ADJ, Texas Instruments tarafından üretilen, yüksek verimli bir DC-DC step-down (buck) voltaj regülatörü entegre devresidir. TO-263-5 kılıfı (yüzey montaj, SMD) ile yüksek akım kapasitesi ve ayarlanabilir çıkış voltajı sunar, bu da onu güç kaynakları, batarya şarj devreleri ve mikrodenetleyici projeleri için ideal bir seçim haline getirir. LM2596T-ADJ’nin yüzey montaj versiyonu olan LM2596S-ADJ, kompakt tasarımlar için uygundur ve geniş giriş voltaj aralığı ile düşük güç kaybı sağlar. Aşağıda, LM2596S-ADJ’nin SEO uyumlu, kullanıcı odaklı özellikleri ve Deltaset Elektronik üzerinden satın alma detayları yer alıyor.
LM2596S-ADJ TO-263-5 Özellikleri
-
Tür: DC-DC step-down (buck) voltaj regülatörü
-
Giriş Voltajı: 4.5V - 40V DC
-
Çıkış Voltajı: Ayarlanabilir, 1.2V - 37V DC
-
Çıkış Akımı: Maksimum 3A
-
Frekans: 150 kHz sabit frekanslı dahili osilatör
-
Verimlilik: %90’a kadar (yük ve voltaj koşullarına bağlı)
-
Düşük Güç Tüketimi: Standby modunda tipik 80 µA
-
Koruma Özellikleri:
-
Pin Konfigürasyonu (TO-263-5):
-
Pin 1: Giriş (Vin)
-
Pin 2: Çıkış (Vout)
-
Pin 3: Toprak (GND)
-
Pin 4: Geri besleme (Feedback, ayarlanabilir voltaj için)
-
Pin 5: Açma/Kapama (ON/OFF, TTL uyumlu)
-
Tab: Toprak (soğutucu bağlantısı)
-
Çalışma Sıcaklığı: -40°C ile +125°C
-
Kılıf Tipi: TO-263-5 (D²PAK, yüzey montaj, SMD)
-
Ek Özellikler:
-
Düşük çıkış gürültüsü (LC filtre ile daha da azaltılabilir)
-
Minimum harici bileşen gereksinimi (4 bileşen: kapasitör, endüktör, diyot, direnç)
-
RoHS uyumlu (kurşunsuz)
Kaynaklar: Texas Instruments LM2596S-ADJ datasheet, DigiKey, TME.
LM2596S-ADJ Avantajları
-
Ayarlanabilir Çıkış: 1.2V ile 37V arasında geniş çıkış voltaj aralığı, farklı projeler için esneklik sağlar.
-
Yüksek Verimlilik: %90’a varan verimlilik, düşük ısı üretimi sağlar.
-
Yüksek Akım Kapasitesi: 3A çıkış akımı, motorlar, LED’ler ve mikrodenetleyiciler için uygun.
-
Kompakt TO-263-5 Kılıf: Yüzey montaj devre kartları için yer tasarrufu sağlar; soğutucu entegrasyonu kolaydır.
-
Kolay Kullanım: Minimum harici bileşenle devre tasarımı basitleşir.
-
Güvenilirlik: Termal ve akım korumaları, uzun ömürlü kullanım sağlar.
LM2596S-ADJ Kullanım Alanları
LM2596S-ADJ, şu alanlarda yaygın olarak kullanılır:
-
Güç Kaynakları: Sabit veya ayarlanabilir DC voltaj üretimi.
-
Batarya Şarj Devreleri: Li-Ion, Li-Po veya kurşun-asit batarya şarjı.
-
LED Sürücüler: Sabit voltaj veya akım kontrollü LED aydınlatma.
-
Mikrodenetleyici Projeleri: Arduino, Raspberry Pi ve PIC tabanlı devrelerde güç yönetimi.
-
Otomotiv Uygulamaları: 12V veya 24V sistemlerde voltaj düşürme.
-
Endüstriyel Otomasyon: Sensörler ve kontrol üniteleri için stabil güç kaynağı.
LM2596S-ADJ ile İlgili İpuçları
-
Devre Tasarımı: Çıkış voltajını ayarlamak için geri besleme (Feedback) pinine uygun dirençler kullanın (datasheet’teki formüle göre).
-
Harici Bileşenler: 100 µF giriş/çıkış kapasitörleri, Schottky diyot (ör. 1N5822) ve 33 µH endüktör önerilir.
-
Gürültü Azaltma: Çıkışta LC filtre (ör. 7 µH endüktör ve 1000 µF kapasitör) kullanarak gürültüyü azaltabilirsiniz.
-
Soğutma: 1.5-2A üzerindeki yüklerde PCB’ye entegre soğutucu veya harici soğutucu kullanın.
-
Datasheet: Texas Instruments’ın resmi LM2596S-ADJ datasheet’ini inceleyin.
-
Test: Çıkış voltajını multimetre ile kontrol edin; spindle trimmer ile hassas ayar yapabilirsiniz.
-
Alternatifler: LM2576S-ADJ (daha düşük frekans, 52 kHz), XL4016 (daha yüksek akım), veya LMR33630
LM2596S-ADJ Fiyatları ve Satın Alma - Deltaset Elektronik
LM2596S-ADJ TO-263-5 entegre devre, Deltaset Elektronik üzerinden orijinal ve uygun fiyatlarla temin edilebilir. Deltaset Elektronik, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir. LM2596S-ADJ’nin fiyatı genellikle 30-60 TL arasında değişir, toplu alımlarda indirimler mümkündür. Uluslararası distribütörlerde fiyatlar 0.70-1.50 USD civarındadır (ör. DigiKey: ~1.20 USD, TME: ~0.80 EUR).
