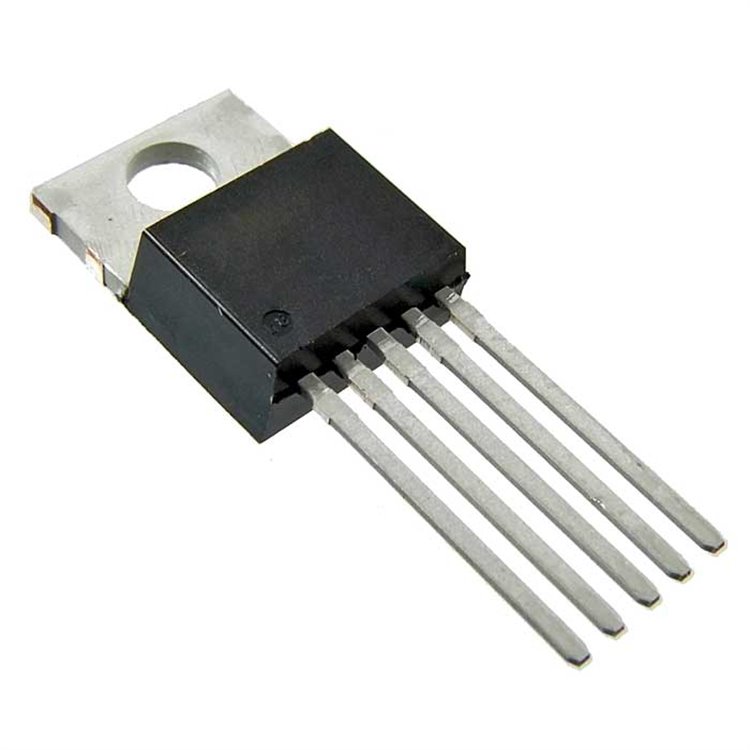

LM2596T-12: Sabit 12V Çıkışlı Yüksek Verimli Step-Down Voltaj Regülatörü
LM2596T-12, Texas Instruments’ın SIMPLE SWITCHER® serisinden, sabit 12V çıkış voltajına sahip, 3A çıkış akımı sunan bir step-down (buck) voltaj regülatörüdür. TO-220-5 paketinde sunulan bu bileşen, yüksek verimlilik, kullanım kolaylığı ve geniş uygulama alanları ile elektronik devre tasarımlarında öne çıkar. Endüstriyel, otomotiv ve tüketici elektroniği projelerinde 12V güç kaynağı ihtiyacı için ideal olan LM2596T-12, minimum bileşenle güvenilir performans sağlar. Aşağıda, bu ürünün teknik özellikleri ve avantajları SEO uyumlu bir şekilde detaylandırılmıştır.
Ürün Özellikleri
-
Giriş Voltaj Aralığı: 4.5V - 40V
-
Çıkış Voltajı: Sabit 12V
-
Çıkış Akımı: 3A (sürekli yükler için uygun)
-
Anahtarlama Frekansı: 150 kHz (sabit, dahili osilatör)
-
Verimlilik: %90’a varan yüksek enerji verimliliği
-
Paket Tipi: TO-220-5 (5-pin, delikli montaj için uygun)
-
Çalışma Sıcaklığı: -40°C ile +125°C (endüstriyel uygulamalara uyumlu)
-
Koruma Özellikleri:
-
Termal kapanma
-
Akım sınırı koruması
-
Senkronize Rectifier: Yok
-
ECCN: EAR99 (ihracat kontrol sınıflandırması)
LM2596T-12’nin Avantajları
1. Basit Tasarım ve Minimum Bileşen
SIMPLE SWITCHER® teknolojisi, LM2596T-12’yi minimum harici bileşenle çalıştırılabilir hale getirir. Bir indüktör, Schottky diyot ve kapasitörlerle tam fonksiyonel bir 12V step-down devresi oluşturulabilir. Texas Instruments’ın datasheet’inde yer alan referans devreler, tasarım sürecini hızlandırır ve prototip geliştirmeyi kolaylaştırır.
2. Yüksek Verimlilik ve Güç Kapasitesi
%90’a varan verimlilik, enerji tasarrufu sağlar ve ısı üretimini azaltır. 3A çıkış akımı, yüksek güç gerektiren uygulamalarda (ör. LED sürücüleri, motor kontrol devreleri) güvenilir performans sunar. Düşük enerji kaybı, batarya ile çalışan sistemlerde uzun pil ömrü sağlar.
3. Geniş Uygulama Alanları
LM2596T-12, sabit 12V çıkışıyla çok yönlü uygulamalarda kullanılır:
-
Güç Kaynakları: 12V besleme gereken tüketici elektroniği (ör. ses sistemleri, monitörler).
-
Otomotiv Elektroniği: Araç içi 12V şarj cihazları, kontrol üniteleri ve aydınlatma sistemleri.
-
Endüstriyel Sistemler: PLC’ler, sensör besleme devreleri ve endüstriyel kontrol sistemleri.
-
LED Aydınlatma: 12V LED şeritler ve modüller için sabit voltaj kaynağı.
4. Güvenilirlik ve Dayanıklılık
Dahili termal kapanma ve akım sınırı korumaları, aşırı ısınma veya kısa devre durumlarında bileşenin zarar görmesini önler. -40°C ile +125°C çalışma sıcaklığı aralığı, zorlu çevre koşullarında stabil performans sunar.
5. Delikli Montaj için Uygun
TO-220-5 paketi, delikli montaj (through-hole) tasarımlar için idealdir. Büyük metal tabanı, etkili ısı dağılımı sağlar ve yüksek güç uygulamalarında heatsink ile kullanılabilir. SnapEDA gibi platformlarda şematik semboller, PCB footprint’leri ve 3D modeller mevcuttur.
Teknik Detaylar
-
Çıkış Voltajı: Sabit 12V, harici direnç ayarına gerek yoktur.
-
Harici Bileşenler:
-
PCB Tasarım İpuçları: Elektromanyetik gürültüyü azaltmak için datasheet’teki PCB yerleşim önerilerine uyulmalıdır.
-
Standartlar: ECCN EAR99 ile ihracat kısıtlamaları minimumdur.
Ek Kaynaklar
-
Datasheet: Texas Instruments’ın resmi web sitesinde (www.ti.com) veya distribütör sitelerinde bulunur. Kapsamlı doküman, referans tasarımlar ve uygulama notları içerir.
-
CAD Kaynakları: SnapEDA veya Ultra Librarian üzerinden şematik semboller, PCB footprint’leri ve 3D modeller indirilebilir.
-
Simülasyon Modelleri: PSpice ve TINA-TI transient modelleri, tasarım simülasyonları için Texas Instruments’ın web sitesinde mevcuttur.
