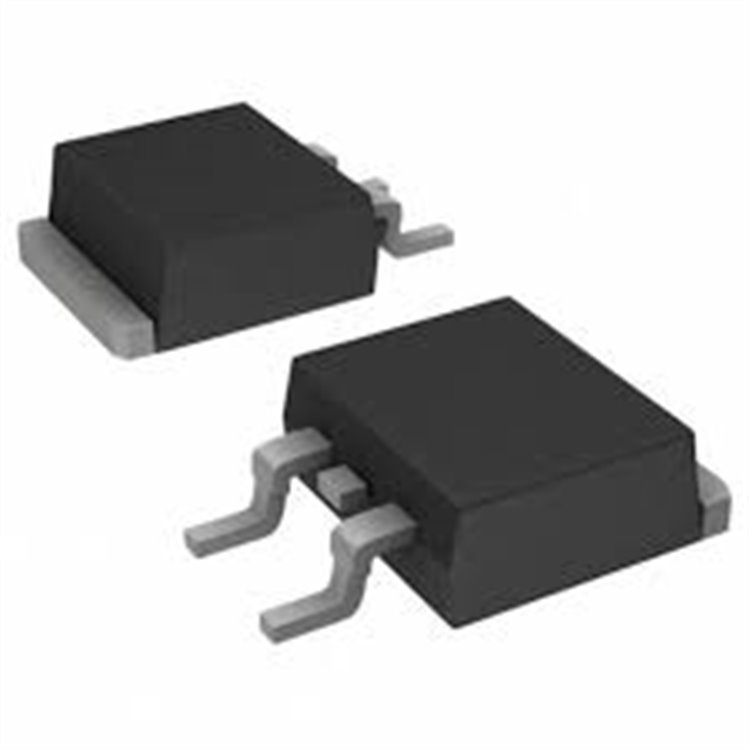

LM317 DPAK SMD Voltaj Regülatörü TO252, ayarlanabilir pozitif voltaj regülatörü olarak elektronik projelerde yaygın olarak kullanılan yüksek performanslı bir entegre devredir. 1.2V ila 37V arasında ayarlanabilir çıkış voltajı ve 1.5A’e kadar çıkış akımıyla, Arduino, Raspberry Pi, mikrodenetleyiciler ve diğer devrelerle uyumludur. Kompakt TO252 (DPAK) yüzey montaj paketi, düşük güç tüketimi, dahili akım sınırlama, termal koruma ve güvenli alan telafisi özellikleri ile hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım yelpazesi sunar. Kullanımı kolaydır ve yalnızca iki harici dirençle çıkış voltajı ayarlanabilir.
Anahtar Kelimeler: LM317 DPAK, SMD voltaj regülatörü, TO252, ayarlanabilir voltaj regülatörü, Arduino uyumlu, LM317 SMD, elektronik komponent, voltaj regülatörü fiyatları.
LM317 DPAK SMD Voltaj Regülatörünün Özellikleri
LM317, yüksek hızlı ve verimli bir ayarlanabilir voltaj regülatörüdür. TO252 (DPAK) paketi, yüzey montaj uygulamaları için optimize edilmiştir. İşte bu ürünün öne çıkan teknik özellikleri:
-
Fonksiyon: Ayarlanabilir 3 terminalli pozitif voltaj regülatörü
-
Paket Tipi: TO252-3 (DPAK, yüzey montaj, JEDEC standardı)
-
Çıkış Voltaj Aralığı: 1.2V - 37V (harici dirençlerle ayarlanabilir)
-
Çıkış Akımı: 1.5A (maksimum, LM317M için 0.5A olabilir)
-
Giriş Voltaj Aralığı: 4.2V - 40V
-
Hat Regülasyonu: %0.01 (tipik)
-
Yük Regülasyonu: %0.1 (tipik)
-
Güç Tüketimi: Maksimum 0.98W (50°C ortam sıcaklığında, soğutucu olmadan)
-
Koruma Özellikleri:
-
Pin Sayısı: 3 (Giriş, Çıkış, Ayar)
-
Çalışma Sıcaklığı: 0°C ila +125°C
-
Boyutlar: ~6.6mm x 6.1mm x 2.3mm (TO252 paketi)
-
Marka: STMicroelectronics, Texas Instruments, ON Semiconductor veya Fairchild (satıcıya bağlı)
-
Paket İçeriği:
Bu özellikler, LM317 DPAK’ı güç yönetimi gerektiren elektronik devreler için güvenilir ve çok yönlü bir çözüm haline getirir.
LM317 DPAK SMD Voltaj Regülatörünün Kullanım Alanları
LM317, geniş voltaj ve akım aralığı sayesinde çeşitli uygulamalarda kullanılır:
-
Güç Kaynakları: Ayarlanabilir DC güç kaynakları ve batarya şarj devreleri.
-
Arduino Projeleri: Sensörler, LED’ler ve motorlar için sabit voltaj sağlama.
-
Eğitim Projeleri: Elektronik ve güç elektroniği öğrenimi için ideal.
-
Endüstriyel Uygulamalar: Kontrol sistemleri, otomasyon ve veri toplama cihazları.
-
Hobi Projeleri: LED aydınlatma, ses amplifikatörleri ve taşınabilir cihazlar.
-
Akım Regülatörü: Sabit dirençle hassas akım regülatörü olarak kullanım.
-
DC-DC Dönüştürücüler: Doğrusal voltaj regülasyonu gereken düşük güçlü sistemler.
Dahili korumaları ve kolay kullanımı, bu regülatörü hem amatör hem de profesyonel projeler için uygun kılar.
LM317 DPAK ile Arduino ve Mikrodenetleyici Kullanımı
LM317 DPAK, Arduino ve diğer mikrodenetleyicilerle kolayca kullanılabilir. Çıkış voltajını ayarlamak için iki harici direnç kullanılır. Aşağıdaki bağlantı şeması ve adımlar, entegrasyonu gösterir:
Bağlantı Şeması
-
Giriş (Pin 3): 4.2V - 40V DC güç kaynağı (örn. 9V batarya veya adaptör).
-
Çıkış (Pin 2): Yük (örn. Arduino, LED) ve direnç bölücü devresi.
-
Ayar (Pin 1): İki direnç (R1 ve R2) ile çıkış voltajı ayarlanır.
-
Kapasitörler: Girişte 0.1µF, çıkışta 1µF kapasitör önerilir (stabilite için).
-
Soğutucu: Yüksek akım veya voltaj farklarında termal yönetim için soğutucu kullanılabilir.
Voltaj Ayar Formülü
Çıkış voltajı (Vout) şu formülle hesaplanır:
Vout = 1.25V × (1 + R2/R1) + Iadj × R2
(Iadj ≈ 50µA, genellikle ihmal edilebilir.)
Örnek Arduino Devresi
5V çıkış için:
Örnek Arduino Kodu
LM317 bir analog devre olduğundan, Arduino kodu genellikle regülatörün çıkışını izlemek veya kontrol etmek için kullanılır:
const int VOUT_PIN = A0; // Çıkış voltajını ölçmek için analog pin void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(VOUT_PIN); float voltage = sensorValue * (5.0 / 1023.0); // 5V referans Serial.print("Çıkış Voltajı: "); Serial.println(voltage); delay(1000); }
Not: Yüksek voltaj farklarında veya akımlarda, LM317’nin sıcaklığını kontrol edin ve gerekirse soğutucu ekleyin.
Neden LM317 DPAK SMD Voltaj Regülatörünü Seçmelisiniz?
-
Esnek Voltaj Aralığı: 1.2V - 37V arasında ayarlanabilir çıkış.
-
Yüksek Akım Kapasitesi: 1.5A’e kadar yük desteği (LM317M için 0.5A).
-
Kompakt Tasarım: TO252 paketi, yüzey montaj için ideal.
-
Dahili Korumalar: Akım sınırlama, termal kapatma ve güvenli alan koruması.
-
Kullanım Kolaylığı: Sadece iki dirençle voltaj ayarı.
