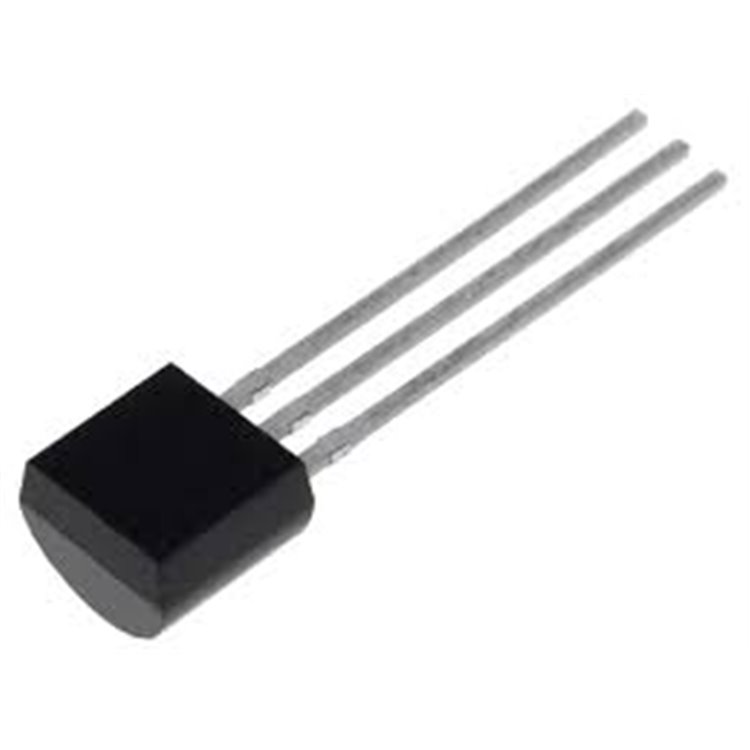

LM317LZ ,TO92 - DELTASET ELEKTRONİK

KOMPAKT 1.2V-37V ÇIKIŞLI LİNEER VOLTAJ REGÜLATÖRÜ

* * * * * *

Ürün Kodu 38112691

Stok Kodu LM317LZ-TO92-STM: STMicroelectronics üretimi, 1.2V-37V ayarlanabilir, 0.1A çıkışlı, TO-92 kılıflı lineer voltaj regülatörü. Düşük akım projeleri ve mikrodenetleyiciler için ideal. Stok: Deltaset Elektronik, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

VIPER100 SMPS IC TO-220F - DELTASET ELEKTRONİK

VIPER100A SMPS IC TO-220F - DELTASET ELEKTRONİK

L298HN MULTİWATT-15 MOTOR SÜRÜCÜ ENTEGRESİ - DELTASET ELEKTRONİK

LM338K TO-3 7A AYARLANABİLİR VOLTAJ REGÜLATÖR - DELTASET

L9480VB TO-220 ALTERNATOR VOLTAJ REGÜLATÖR - DELTASET

78M12 ,TO-252 ,REGULATOR - DELTASET ELEKTRONİK

78M05 VOLTAJ REGÜLATÖRÜ TO-252 - DELTASET ELEKTRONİK

L7805CD2T D2PAK 5V 1.5A REGÜLATÖR IC - DELTASET ELEKTRONİK

L78L05ABD13TR REGÜLATÖR SO-8 - DELTASET ELEKTRONİK

79M05CDT TO-252 -5V VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

78M08 DPAK TO-252 VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

79M12 TO-252 - DELTASET ELEKTRONİK

L78M09CDT TO-252 SMD VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

L7912CD2T-TO263 - DELTASET ELEKTRONİK

L7810CD2T,LM7810 D2PAK - DELTASET ELEKTRONİK

LM317LZ

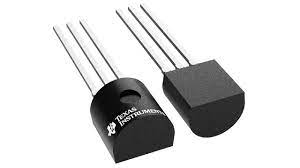

LM317LMX/NOPB Texas Instruments - Datasheet PDF & Technical Specs

LM317LZ TO-92 Özellikleri ve Satın Alma - Deltaset ElektronikDetaylı Özellikler

Tür: Pozitif lineer voltaj regülatörü, ayarlanabilir çıkış
Çıkış Voltajı: 1.2V - 37V (ayarlanabilir, direnç bölücü ile belirlenir)
Çıkış Akımı: Maksimum 100 mA (0.1A)
Giriş Voltajı: 4.2V - 40V (minimum 3V giriş-çıkış farkı gerekir)
Düşüş Voltajı (Dropout Voltage): 3V (nominal)
Line Regülasyonu: 0.01% / V (maksimum)
Load Regülasyonu: 0.1% (maksimum)
Güç Kaynağı Reddetme Oranı (PSRR): 80 dB (tipik)
Sakin Akım (Quiescent Current): 1.5 mA (tipik)
Koruma Özellikleri:
- Dahili akım sınırlama (kısa devre koruması)
- Termal aşırı yük koruması (thermal shutdown)
- Güvenli alan (safe-area) koruması
Pin Konfigürasyonu (TO-92-3):
- Pin 1: Ayar (Adjust, çıkış voltajı ayarı için)
- Pin 2: Çıkış (Vout)
- Pin 3: Giriş (Vin)
Çalışma Sıcaklığı: 0°C ile +125°C
Kılıf Tipi: TO-92 (Through Hole, breadboard uyumlu)
Boyutlar: Yaklaşık 4.95 mm x 3.94 mm x 4.95 mm
Ek Özellikler:
- Kolay yapılandırma için yalnızca direnç bölücü gerekir
- RoHS uyumlu (kurşunsuz)
- Kompakt tasarım, düşük akım uygulamaları için uygun
- Yüksek giriş voltajı dayanımı (40V’a kadar)

Kaynaklar: STMicroelectronics LM317LZ datasheet, DigiKey, Mouser, TME.LM317LZ Avantajları

Ayarlanabilir Çıkış: 1.2V-37V aralığı, farklı voltaj ihtiyaçları için esneklik sağlar.
Kompakt TO-92 Kılıf: Breadboard ve prototip devreler için ideal, düşük yer kaplar.
Düşük Akım Kapasitesi: 100 mA, düşük güç tüketimli projeler için uygun.
Yüksek Güvenilirlik: Termal ve akım korumaları ile dayanıklı ve uzun ömürlü.
Kolay Kullanım: Direnç bölücü ile çıkış voltajı kolayca ayarlanabilir.

LM317LZ Kullanım AlanlarıLM317LZ, şu alanlarda yaygın olarak kullanılır:

Düşük Akım Güç Kaynakları: Sensörler ve küçük devreler için ayarlanabilir voltaj.
Mikrodenetleyici Devreleri: Arduino, PIC, STM32 gibi platformlar için düşük akım güç kaynağı.
Batarya Şarj Devreleri: Küçük bataryalar için voltaj regülasyonu.
LED Sürücüler: Sabit voltaj kontrollü düşük güçlü LED aydınlatma.
Hobi ve Eğitim Projeleri: Prototip devrelerde güç yönetimi.
Tüketici Elektroniği: Küçük cihazlarda stabil güç kaynağı.

LM317LZ ile İlgili İpuçları

Bağlantı: Çıkış voltajını ayarlamak için Adjust (Pin 1) ile Vout (Pin 2) arasına direnç bölücü bağlayın (Vout = 1.25V × (1 + R2/R1), datasheet’teki formüle göre).
Kapasitör Kullanımı: Girişte 0.1 µF seramik kapasitör, çıkışta 1 µF tantal veya seramik kapasitör önerilir.
Soğutma: 100 mA düşük akım nedeniyle genellikle soğutucu gerekmez, ancak yüksek giriş-çıkış farklarında dikkatli olun.
Test: Çıkış voltajını multimetre ile kontrol edin; spindle trimmer ile hassas ayar yapabilirsiniz.
Datasheet: STMicroelectronics’in resmi LM317LZ datasheet’ini inceleyin.
Alternatifler: L78M05CDT-TR (sabit 5V), MC78M05 (sabit 5V), veya LM317MDT-TR (TO-252, 0.5A).
Montaj: TO-92 kılıf, breadboard veya PCB için uygundur; lehimleme sırasında 260°C’de maksimum 10 saniye uygulayın.

LM317LZ Fiyatları ve Satın Alma - Deltaset ElektronikLM317LZ TO-92 voltaj regülatörü, Deltaset Elektronik üzerinden orijinal ve uygun fiyatlarla temin edilebilir. Deltaset Elektronik, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir. Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected] (mailto:[email protected])

Deltaset Elektronik’in Avantajları:

Orijinal Ürünler: STMicroelectronics gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: Entegre devreler, mikrodenetleyiciler, diyotlar ve daha fazlası.
