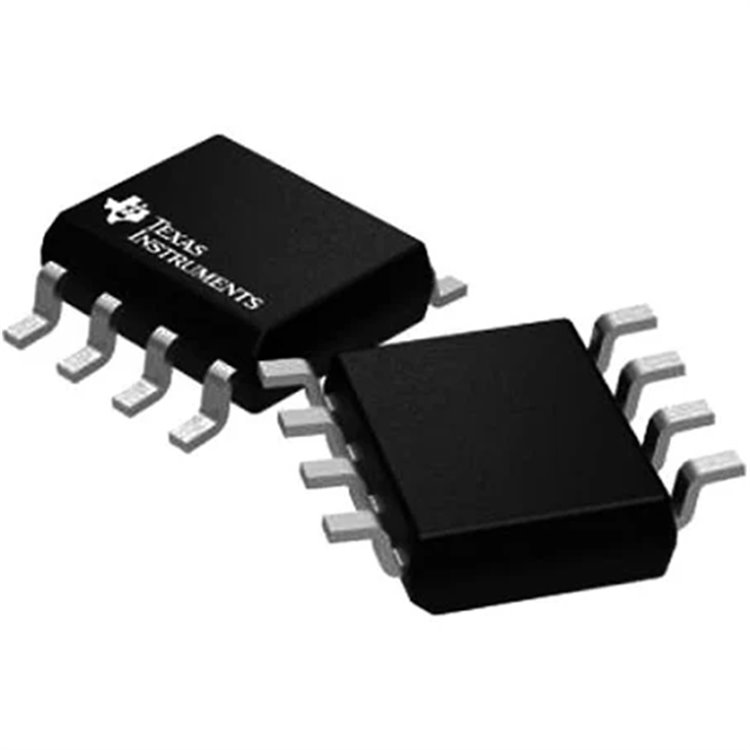

LM393, Texas Instruments’ın çift düşük güç voltaj karşılaştırıcısı entegre devresidir. SOIC-8 kılıfta, 2V-36V geniş besleme voltajı ve 1.3µs tepki süresi ile sensör devreleri, seviye algılama ve osilatör uygulamaları için tasarlanmıştır. Düşük güç tüketimi (0.4mA), açık kollektör çıkışı ve yüksek giriş empedansı, mikrodenetleyici sistemleri ve batarya destekli uygulamalarda verimlilik sağlar.
Özellikler
-
Kanal Sayısı: 2 bağımsız karşılaştırıcı.
-
Besleme Voltajı: 2V ila 36V (veya ±1V ila ±18V).
-
Tepki Süresi: 1.3µs (tipik).
-
Giriş Ofset Voltajı: 2mV (tipik, 5mV maks).
-
Güç Tüketimi: 0.4mA (her karşılaştırıcı).
-
Çıkış Tipi: Açık kollektör, 6mA sink akımı.
-
Kılıf: SOIC-8 (yüzey montaj, 4.9mm × 3.9mm).
-
Giriş Aralığı: GND’den Vcc-1.5V’ye kadar.
Kullanım Alanları
-
Voltaj seviye algılama ve izleme.
-
Sensör arayüzleri (ör. ışık, sıcaklık).
-
Osilatör ve zamanlayıcı devreleri.
-
Batarya yönetimi ve düşük güç sistemleri.
Teknik Özellikler
|
|
|
|
|
|
|
|
|
|
|
|
V
<sub>
os
</sub>
(Ofset Voltajı)
|
|
I
<sub>
CC
</sub>
(Besleme Akımı)
|
|
|
|
|
|
|
|
|
|
|
Kaynak: Texas Instruments LM393 Veri Sayfası
Neden LM393?
Düşük güç tüketimi (0.4mA), geniş voltaj aralığı (2V-36V) ve hızlı tepki (1.3µs) ile sensör ve seviye algılama devrelerinde güvenilir. SOIC-8 kılıf, kompakt yüzey montaj tasarımlarına uygundur. Açık kollektör çıkışı, farklı lojik seviyeleriyle esnek kullanım sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları: 2 giriş (IN+, IN-), 2 çıkış, Vcc, GND (veri sayfası kontrolü).
-
Besleme: 2V-36V tek veya ±1V-±18V çift besleme.
-
Çıkış: Açık kollektör, pull-up direnci (ör. 10kΩ) gerekir.
-
Montaj: SOIC-8 yüzey montaj, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc+0.3V’yi aşmamalı, ESD önlemleri alın.
SSS
LM393 vs LM339?
LM393, çift karşılaştırıcı; LM339, dört karşılaştırıcı. Elektriksel özellikler benzer.
Arduino ile kullanılabilir mi?
Evet, 5V besleme ve açık kollektör çıkışı ile Arduino projelerinde uygundur.
