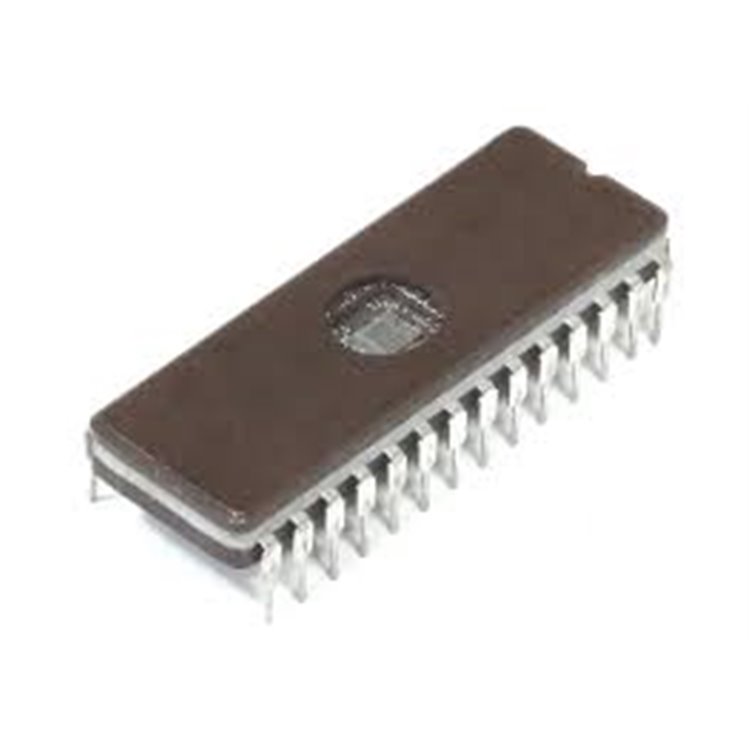

M27C64A-15F1 64KBİT UV EPROM DIP-28 - DELTASET ELEKTRONİK

8K X 8 CMOS UV SİLİNEBİLİR EPROM

* * * * * *

Ürün Kodu 345411944

Stok Kodu M27C64A-15F1-DIP28: STMicroelectronics M27C64A-15F1, 64Kbit (8K x 8) UV EPROM, DIP-28 kılıf, 150ns erişim süresi. Gömülü sistemler için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

M27C4001-10C1 PLCC32 EPROM - DELTASET ELEKTRONİK

24C512 EEPROM 512KBİT I²C SMD SOIC-8 - DELTASET ELEKTRONİK

AT24C16 SO8, 16KBİT I2C EEPROM, 1.7-5.5V

M24C32 SOIC-8 - DELTASET ELEKTRONİK

AT24C256N SOIC-8 256KB EEPROM DELTASET ELEKTRONİK

AT93C66A SOP-8 SMD EEPROM 4KBİT - DELTASET ELEKTRONİK

24LC256-I/SN SOIC-8 EEPROM - DELTASET ELEKTRONİK

AT24C64 SOIC-8 EEPROM - DELTASET ELEKTRONİK

AT93C56 SOIC-8 EEPROM - DELTASET ELEKTRONİK

LD87C64-20 DIP-28 UV EPROM - DELTASET ELEKTRONİK

78E54-24 DIP-40 - DELTASET ELEKTRONİK

24LC256-I/P DIP-8 EEPROM 256KBİT - DELTASET ELEKTRONİK

AT24C01-I/P DIP-8 - DELTASET ELEKTRONİK

24LC04B-E/P DIP-8 EEPROM 4KBİT - DELTASET ELEKTRONİK

24C16 - AT24C16 EEPROM DIP-8 - DELTASET ELEKTRONİK

M27C64A STMicroelectronics

M27C64A-15F1 (M27C64A-12F1, M27C64) 64Kbit UV EPROM DIP-28 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: CMOS UV Silinebilir EPROM
Kılıf Tipi: DIP-28 (Through Hole, 37.7 mm x 13.4 mm x 5.3 mm, UV silme penceresi)
Bellek Kapasitesi: 64Kbit (8K x 8 bit)
Erişim Süresi (Tacc):
- M27C64A-15F1: 150ns
- M27C64A-12F1: 120ns
Besleme Voltajı (Vcc): 4.5V - 5.5V (tipik 5V)
Programlama Voltajı (Vpp): 12.5V ± 0.3V (harici programlayıcı ile)
Akım Tüketimi:
- Aktif: ~30mA @ 5V, 5 MHz
- Bekleme: ~100µA
Çıkış Akımı:
- Yüksek Seviye (Ioh): -1mA
- Düşük Seviye (Iol): 2.1mA
Programlama/Silme Döngüsü: UV silme için ~100 döngü (tipik)
Pin Konfigürasyonu:
- Pin 1: Vpp (Programlama voltajı)
- Pin 2, 3, 4, 5, 6, 7, 8, 9, 11, 12: A0-A12 (Adres girişleri)
- Pin 10, 21, 23, 24, 25, 26, 27: Q0-Q7 (Veri çıkışları)
- Pin 20: CE (Chip Enable, aktif düşük)
- Pin 22: OE (Output Enable, aktif düşük)
- Pin 28: Vcc (Besleme, 5V)
- Pin 14: Vss (GND)
Çalışma Sıcaklığı: 0°C ile +70°C (ticari sınıf)
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- UV silme penceresi (UV-C ışığı ile ~15-20 dakika silme)
- JEDEC standart pin düzeni, 27C64 serisi ile uyumlu
- Düşük güç tüketimi, batarya ile çalışan sistemler için uygun

Kaynak: STMicroelectronics M27C64A datasheetAvantajlar

Yeterli Kapasite: 64Kbit (8K x 8), gömülü yazılımlar için uygun.
Hızlı Erişim: 150ns veya 120ns, hızlı veri okuma.
Düşük Güç Tüketimi: ~100µA bekleme akımı, enerji verimliliği.
UV Silme: Yeniden programlama için esneklik.
DIP-28 Kılıf: Breadboard ve prototipleme için kolay montaj.

Kullanım Alanları

Retro Elektronik: Eski bilgisayarlar, arcade makineleri, oyun konsolları.
Mikrodenetleyici Sistemleri: PIC, AVR, 8051 tabanlı yazılım saklama.
Endüstriyel Kontrol: PLC’ler ve otomasyon sistemlerinde veri depolama.
Hobi ve DIY Projeleri: Arduino ve retro programlama projeleri.

Kullanım İpuçları

Bağlantı:
- Vcc (Pin 28) için 5V, Vss (Pin 14) için GND; 100 nF bypass kondansatörü kullanın.
- Adres (A0-A12) ve veri (Q0-Q7) pinlerini mikrodenetleyiciye bağlayın.
- CE (Pin 20) ve OE (Pin 22) aktif düşük olarak kontrol edin.
- Programlama için 12.5V Vpp ile EPROM programlayıcı (örn. TL866II) kullanın.
- Kullanılmayan girişleri Vcc veya Vss’a bağlayın.
Programlama ve Silme:
- UV silme için 253.7nm UV-C lambası, ~15-20 dakika, 1 cm mesafede.
- HEX dosyaları için M27C64A algoritması ile programlayıcı kullanın.
Montaj: DIP-28 kılıf, through-hole montaj; soket veya lehimleme (maks. 260°C, 10 saniye).
Test: Multimetre ile Vcc (~5V) ve çıkış lojik seviyelerini kontrol edin; osiloskop ile erişim süresini doğrulayın.
ESD Koruması: Antistatik bileklik kullanın.
Datasheet: STMicroelectronics M27C64A datasheet’ini inceleyin.
Alternatifler:
- AM27C64-150 (AMD, 64Kbit, 150ns, DIP-28)
- AT27C64R-70PU (Microchip, 64Kbit, 70ns, DIP-28)
- M27C128A-12F1 (STMicroelectronics, 128Kbit, DIP-28)
Depolama: Nemden uzak, kuru ortam; UV penceresini opak bantla kapatın.
