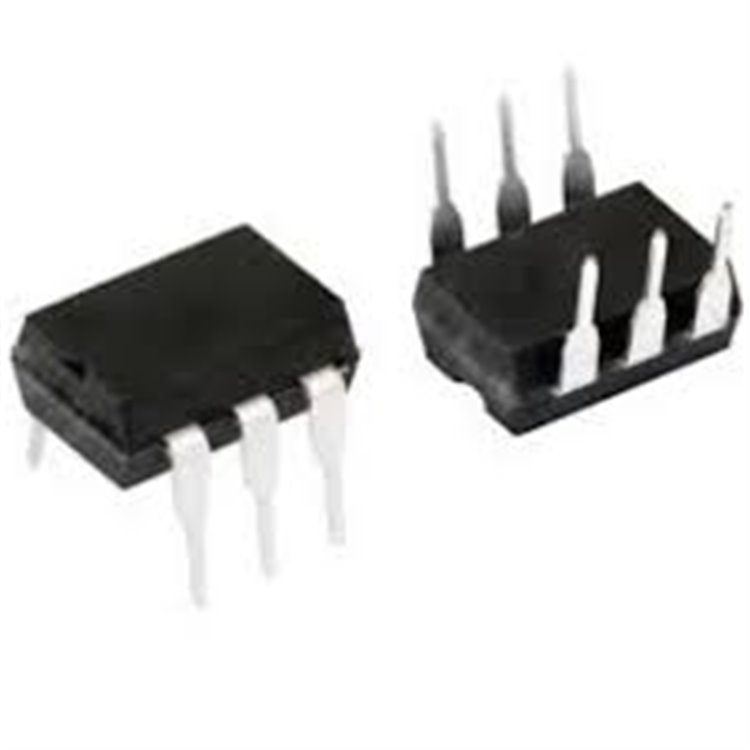

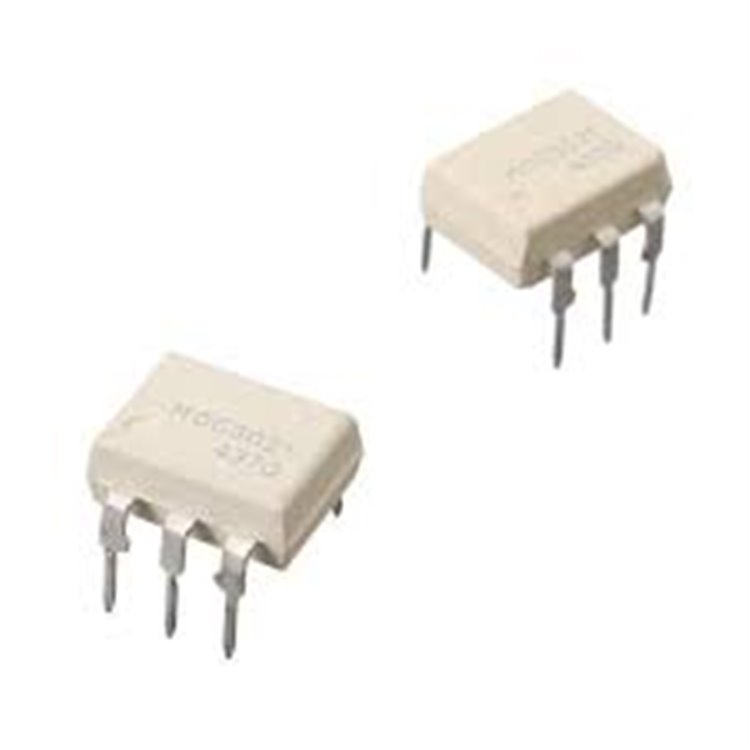

MOC3021, ON Semiconductor tarafından üretilen non-zero crossing TRIAC sürücü optoizolatör entegre devresidir. DIP-6 kılıfta, 400V tepe voltajı ve 1A ileri akım kapasitesi ile düşük voltajlı kontrol devrelerini yüksek voltajlı AC yüklerden izole etmek için tasarlanmıştır. Galyum arsenid kızılötesi LED ve ışıkla tetiklenen silikon bilateral anahtar (TRIAC) içerir. Işık yoluyla sinyal aktarımı, güvenli ve verimli AC yük kontrolü sağlar.
Özellikler
-
Tip: Non-zero crossing TRIAC sürücü optoizolatör.
-
İzolasyon Voltajı: 5300Vrms (min).
-
Tepe Çıkış Voltajı: 400V.
-
İleri Akım (If): 15mA (tetikleme, min).
-
Çıkış Akımı: 1A (tepe).
-
Güç Tüketimi: 300mW (maks).
-
Kılıf: DIP-6 (delik içi, 7.62mm × 8.7mm).
-
Çalışma Sıcaklığı: -40°C ila +100°C.
-
Özellikler: Yüksek izolasyon, düşük tetik akımı, RoHS uyumlu.
Kullanım Alanları
-
AC yük kontrolü (lamba dimmer’ları, motor hız kontrolü).
-
Endüstriyel kontrol sistemleri (solenoid, valf kontrolü).
-
Ev otomasyonu ve beyaz eşya.
-
Statik AC güç anahtarları ve katı hal röleleri.
Teknik Özellikler
Kaynak: ON Semiconductor MOC3021 Veri Sayfası
Neden MOC3021?
Non-zero crossing özelliği, PWM sinyalleriyle AC yüklerin (ör. lamba parlaklığı, motor hızı) hassas kontrolünü sağlar. 5300Vrms izolasyon, düşük voltajlı devreleri yüksek voltajdan güvenli şekilde ayırır. DIP-6 kılıf, delik içi montaj ve prototip projeleri için uygundur.
Nasıl Kullanılır?
-
Pin Bağlantıları: 1-2 (LED: anot, katot), 4-6 (TRIAC: ana terminal 1, 2, kapı; veri sayfası kontrolü).
-
LED Sürüşü: 15mA min akım (örn. 330Ω direnç
@5V
).
-
Çıkış: TRIAC, harici yüksek güçlü TRIAC’ı (örn. BT136) tetikler.
-
Montaj: DIP-6 delik içi, lehimleme <260°C, 10s.
-
Koruma: AC yük için snubber devresi (örn. 100Ω + 0.1µF) önerilir.
-
Not: Doğrudan yük sürmez, harici TRIAC gerekir.
SSS
MOC3021 vs MOC3041?
MOC3021 non-zero crossing (PWM kontrol için); MOC3041 zero-crossing (daha az EMI). Arduino ile kullanılabilir mi?
Evet, Arduino PWM veya dijital pin ile LED tetiklenerek AC yük kontrol edilir.
