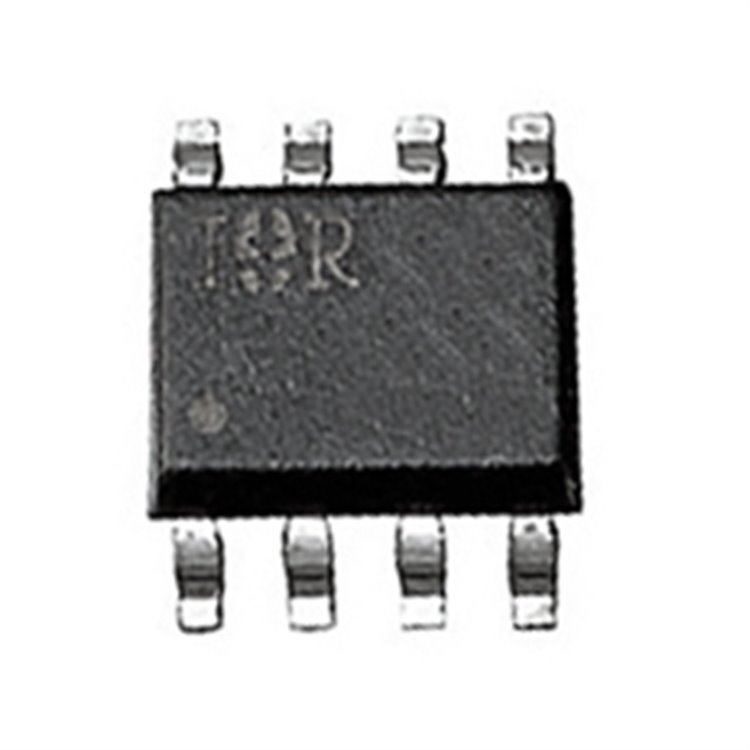

OP07CDR, Texas Instruments tarafından üretilen ultra düşük ofset voltajlı operasyonel amplifikatör entegre devresidir. SOIC-8 kılıfta, 75µV maksimum giriş ofset voltajı, 600kHz bant genişliği ve 200 V/mV yüksek açık çevrim kazancı ile hassas enstrümantasyon, sensör amplifikasyonu ve veri toplama uygulamaları için tasarlanmıştır. Düşük giriş önyargı akımı (±4nA) ve 106dB yüksek ortak mod reddetme oranı (CMRR), gürültülü ortamlarda yüksek doğruluk sağlar.
Özellikler
-
Tip: Tek operasyonel amplifikatör, düşük ofset voltaj.
-
Giriş Ofset Voltajı: 75µV (maks, OP07E).
-
Giriş Önyargı Akımı: ±4nA (OP07E).
-
Açık Çevrim Kazancı: 200 V/mV (tipik).
-
Bant Genişliği: 600kHz.
-
Slew Hızı: 0.3V/µs.
-
Besleme Voltajı: ±3V ila ±18V (maks ±22V).
-
CMRR: 106dB (OP07E).
-
Kılıf: SOIC-8 (yüzey montaj, 4.9mm x 3.9mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C (OP07C).
-
Özellikler: Düşük gürültü, harici ofset ayarı gerektirmez, RoHS uyumlu.
Kullanım Alanları
-
Hassas ölçüm cihazları (voltaj/ampermetre, veri toplama sistemleri).
-
Sensör amplifikasyonu (gerinim ölçer, termokupl, RTD).
-
Endüstriyel kontrol ve otomasyon.
-
Tıbbi enstrümantasyon (EKG, biyomedikal sensörler).
-
Analog sinyal filtreleme ve işleme.
Teknik Özellikler
Kaynak: Texas Instruments OP07CDR Veri Sayfası
Neden OP07CDR?
75µV düşük ofset voltajı ve harici sıfırlama gerektirmeyen tasarımı, yüksek hassasiyetli uygulamalarda güvenilirlik sağlar. 106dB CMRR ve yüksek giriş empedansı, gürültü reddetme ve doğruluk sunar. SOIC-8 kılıf, kompakt yüzey montaj PCB tasarımlarına uygundur. Zaman ve sıcaklık değişimlerinde ofset ve kazanç kararlılığı, OP07’yi endüstri standardı yapar.
Nasıl Kullanılır?
-
Pin Bağlantıları: Ofset sıfırlama (pin 1, 8), ters çeviren giriş (pin 2), ters çevirmeyen giriş (pin 3), V- (pin 4), çıkış (pin 6), V+ (pin 7; veri sayfası kontrolü).
-
Besleme: Çift (±3V ila ±18V) veya tek besleme (uygun ofset ile). Maks 22V aşılmamalı.
-
Ofset Ayarı: Genellikle gerekmez, ancak hassas uygulamalarda 20kΩ potansiyometre pin 1-8 arasına bağlanabilir.
-
Montaj: SOIC-8 yüzey montaj, reflow lehimleme <260°C, 10s (J-STD-020 uyumlu).
-
Koruma: Giriş voltajı Vcc±0.7V’yi aşmamalı, ESD önlemleri alın.
SSS
OP07CDR vs LM358?
OP07CDR, 75µV düşük ofset ve 106dB CMRR ile hassas uygulamalara uygun; LM358, daha genel amaçlı, yüksek ofset (mV) ve düşük CMRR.
Yüksek frekans için uygun mu?
Hayır, 600kHz bant genişliği düşük frekanslı hassas uygulamalar için uygundur. Yüksek frekans için OPA227 veya TL081 önerilir.
