OPA27GP DIP-8 Texas Instruments Precision Operational Amplifier: Özellikler ve Açıklama
Başlık: OPA27GP DIP-8 Texas Instruments Ultra-Düşük Gürültü, Hassas Operasyonel Amplifikatör
OPA27GP, Texas Instruments (eski Burr-Brown) tarafından üretilen ultra-düşük gürültülü, yüksek hassasiyetli bir monolitik operasyonel amplifikatördür (op-amp). DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. Lazerle kesilmiş ince film dirençler, uzun vadeli voltaj ofset stabilitesi sağlar ve düşük ofset gerilimi (25 µV tipik) ile zener-zap tekniklerine üstünlük sunar. Benzersiz bir önyargı akımı iptal devresi, -40°C ila +85°C sıcaklık aralığında düşük önyargı ve ofset akımı spesifikasyonlarını karşılar. OPA27, birlik kazanç stabilitesi (unity-gain stability) için dahili olarak kompanzasyona sahiptir. Bu rehber, OPA27GP, OPA27G ve OPA27 modellerinin teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “OPA27GP datasheet”, “OPA27 fiyat” veya “OPA27 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
OPA27GP, OPA27G ve OPA27 Nedir?
-
OPA27GP: OPA27 serisinin hassas, düşük gürültülü DIP-8 kılıflı versiyonudur. “GP” eki, plastik DIP paketini ve yüksek hassasiyet sınıfını belirtir. ±4V ila ±22V besleme gerilimi, 8 MHz bant genişliği ve 1.9 V/µs slew rate ile genel amaçlı hassas uygulamalar için uygundur.
-
OPA27G: OPA27 serisinin genel bir modelidir, ancak “G” eki genellikle kurşunsuz (RoHS uyumlu) veya farklı bir hassasiyet sınıfını ifade edebilir. Spesifik olarak DIP-8 kılıfta mevcut olup, OPA27GP ile benzer özelliklere sahiptir. Veri sayfasında OPA27GP ile aynı özellikler paylaşılır.
-
OPA27: Serinin genel adıdır ve OPA37 ile birlikte ultra-düşük gürültü ve hassasiyet sunar. OPA27, birlik kazanç stabilitesi için kompanzasyonludur; OPA37 ise ≥5 kapalı döngü kazancı gerektirir. OPA27GP, OPA27’nin DIP-8 kılıflı popüler bir modelidir.
Not: OPA27GP, OPA27G ve OPA27 terimleri bazen distribütörlerde birbirinin yerine kullanılabilir, ancak OPA27GP en yaygın DIP-8 modelidir. OPA27G’nin ayrı bir modeli olup olmadığı veri sayfasına bağlıdır; genellikle OPA27GP ile eşdeğerdir.
OPA27GP DIP-8 Teknik Özellikler
Teknik özellikler, Texas Instruments veri sayfasından ve diğer kaynaklardan (Mouser, DigiKey, Farnell) derlenmiştir:
-
Tip: Hassas Operasyonel Amplifikatör (Op-Amp).
-

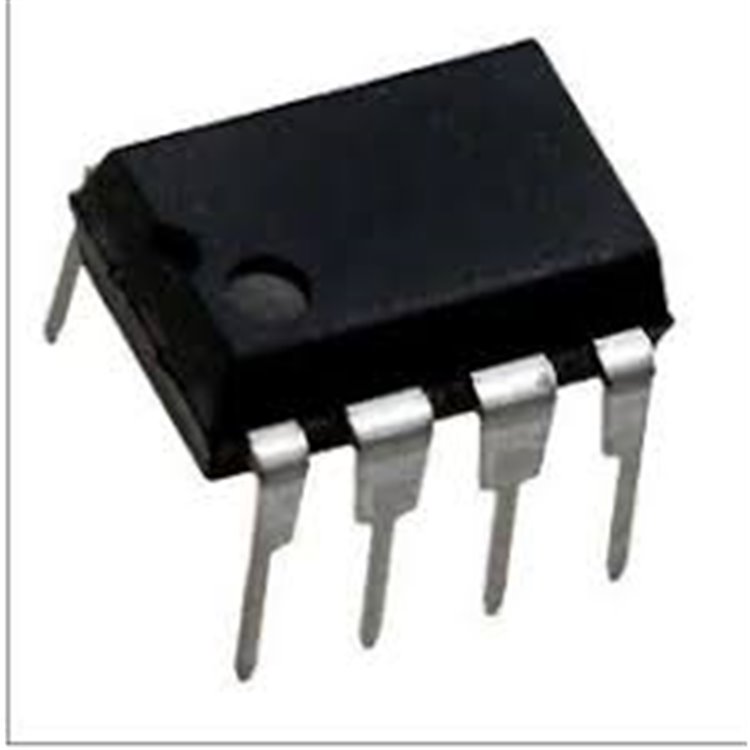

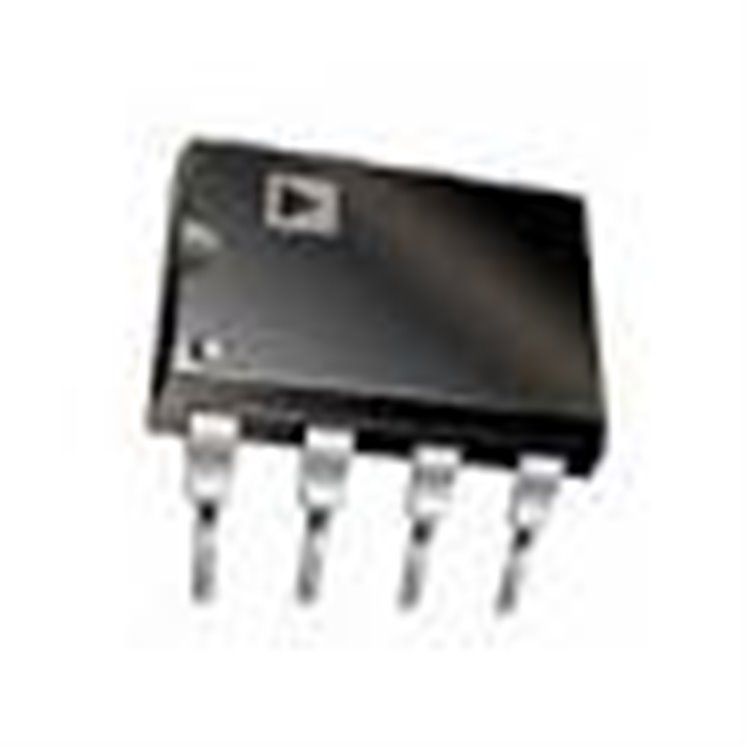

Kılıf Tipi: DIP-8 (Dual Inline Package, 8-Pin, Through-Hole).
-
Üretici: Texas Instruments (eski Burr-Brown).
-
Parça Numarası: OPA27GP (benzer: OPA27G, OPA27).
-
Kanal Sayısı: 1 (Tek amplifikatör).
-
Besleme Gerilimi: ±4V ila ±22V (çift kaynak).
-
Giriş Ofset Gerilimi (V<sub>OS</sub>): 25 µV (tipik), 100 µV (maksimum).
-
Ofset Gerilim Sürüklenmesi: 0.4 µV/°C (tipik).
-
Giriş Önyargı Akımı (I<sub>B</sub>): 40 nA (tipik), 80 nA (maksimum).
-
Giriş Ofset Akımı (I<sub>OS</sub>): 35 nA (tipik).
-
Gürültü:
-
Ortak Mod Reddetme Oranı (CMRR): 100 dB (minimum).
-
Güç Kaynağı Reddetme Oranı (PSRR): 94 dB (minimum).
-
Bant Genişliği (GBW): 8 MHz.
-
Slew Rate: 1.9 V/µs.
-
Kazanç: 1.8 milyon (124 dB, açık döngü).
-
Çıkış Voltaj Salınımı: ±10V (@ ±15V besleme, R<sub>L</sub> = 2kΩ).
-
Statik Akım (Quiescent Current): 3.3 mA (tipik).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Pin Konfigürasyonu:
-
Pin 1: Ofset Ayarı (Trim).
-
Pin 2: Negatif Giriş (V<sub>IN-</sub>).
-
Pin 3: Pozitif Giriş (V<sub>IN+</sub>).
-
Pin 4: Negatif Besleme (V-).
-
Pin 5: Ofset Ayarı (Trim).
-
Pin 6: Çıkış (V<sub>OUT</sub>).
-
Pin 7: Pozitif Besleme (V+).
-
Pin 8: Bağlantı Yok (NC).
-
Özel Özellikler:
-
Ultra-düşük gürültü (3.5 nV/√Hz @ 10 Hz), hassas ölçüm için ideal.
-
Lazerle kesilmiş ince film dirençler, düşük ofset ve uzun vadeli stabilite.
-
Önyargı akımı iptal devresi, geniş sıcaklık aralığında performans.
-
Birlik kazanç stabilitesi (OPA27).
-
RoHS uyumlu.
-
Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız raf ömrü).
-
Boyutlar: ~9.81mm x 6.35mm x 4.57mm (DIP-8).
-
Ağırlık: ~0.5g.
Bu özellikler, OPA27GP’yi hassas amplifikasyon için ideal kılar.
OPA27GP DIP-8 Kullanım Alanları
OPA27GP, düşük gürültü ve yüksek hassasiyet gerektiren uygulamalarda kullanılır:
-
Hassas Enstrümantasyon: Gerinim ölçer amplifikatörleri, termokupl amplifikatörleri.
-
Veri Toplama Sistemleri: Yüksek kazançlı, düşük seviyeli sinyal amplifikasyonu.
-
Ses Uygulamaları: Ön amplifikatörler, düşük gürültülü ses devreleri.
-
Tıbbi Cihazlar: EKG, EEG sinyal amplifikasyonu.
-
Endüstriyel Kontrol: Sensör sinyal koşullandırma.
-
Test ve Ölçüm Ekipmanları: Yüksek doğruluklu sinyal işleme.
Düşük gürültü ve yüksek CMRR, gürültülü ortamlarda sinyal bütünlüğü sağlar.
OPA27GP DIP-8 Avantajlar
Neden OPA27GP’yi seçmelisiniz? Temel avantajlar:
-
Ultra-Düşük Gürültü: 3.5 nV/√Hz (@ 10 Hz), hassas ölçümler için ideal.
-
Düşük Ofset Gerilimi: 25 µV tipik, yüksek doğruluk.
-
Geniş Besleme Aralığı: ±4V ila ±22V, esnek tasarım.
-
Birlik Kazanç Stabilitesi: OPA27, harici kompanzasyon gerektirmez.
-
Texas Instruments Kalitesi: Endüstri standardı güvenilirlik.
-
DIP-8 Kılıf: Prototip ve endüstriyel devrelerde kolay montaj.
OPA27GP ile Benzer Operasyonel Amplifikatörler
-
OPA37: OPA27’nin dekompanse versiyonu, ≥5 kazanç gerektirir, aynı düşük gürültü.
-
OP27: Analog Devices, 8 MHz, 3.5 nV/√Hz, düşük ofset (25 µV), ancak eski/obsolete.
-
OPA227: Texas Instruments, daha modern, 8 MHz, 3 nV/√Hz, düşük güç.
-
AD797: Analog Devices, ultra-düşük gürültü (0.9 nV/√Hz), yüksek maliyet.
-
LM741: Genel amaçlı, ancak daha yüksek gürültü ve düşük hassasiyet.
Seçim Kriteri: OPA27GP, düşük gürültü ve hassasiyet için OPA27/OP27’nin modern bir alternatifidir; OPA227, daha düşük güç tüketimi gereken durumlarda tercih edilir.
OPA27GP Sık Sorulan Sorular (SSS)
-
OPA27GP ile OPA27G farkı nedir? OPA27GP, DIP-8 hassas modeldir; OPA27G genellikle aynı özelliklere sahip, RoHS uyumlu versiyonu ifade edebilir.
-
OPA27GP’nin bant genişliği nedir? 8 MHz.
-
SMD versiyonu var mı? Evet, OPA27U (SOIC-8); ancak OPA27GP yalnızca DIP-8’dir.
OPA27GP Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için OPA27GP veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
Texas Instruments: www.ti.com (OPA27 datasheet, ~956KB, 22 sayfa).
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, gürültü grafikleri, uygulama devreleri (gerinim ölçer, ses amplifikatörü) ve PCB yerleşim önerilerini içerir.
OPA27GP Fiyat ve Stok Bilgileri
OPA27GP DIP-8’i satın almak için:Yerel Distribütör:
