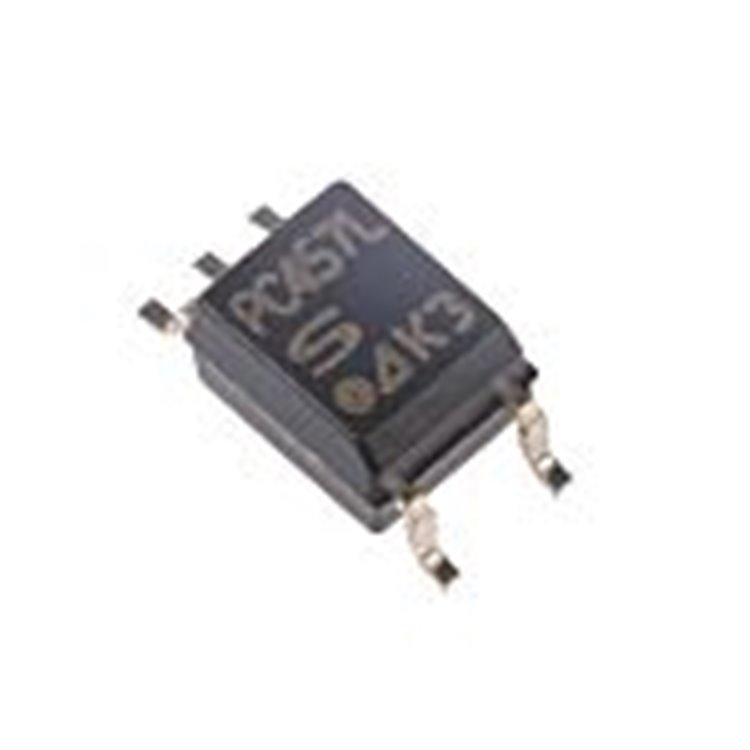

PC457 YÜKSEK HIZLI OPTOKUPLÖR SOP-5 - DELTASET ELEKTRONİK

1 KANAL, TRANSİSTÖR ÇIKIŞLI, YÜKSEK CMR OPTOKUPLÖR

* * * * * *

Ürün Kodu 345612063

Stok Kodu PC457L0NIP0F-SOP5: Sharp PC457L0NIP0F, 1 kanal yüksek hızlı optokuplör, SOP-5 kılıf, 3.75kV izolasyon, 1 Mbps hız. Sinyal izolasyonu için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

PC457L0NIP0F Optokuplör

PC457L0NIP0F Yüksek Hızlı Optokuplör SOP-5 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: 1 Kanal, Transistör Çıkışlı Yüksek Hızlı Optokuplör (OPIC Teknolojisi)
Kılıf Tipi: SOP-5 (Yüzey Montaj, 4.4 mm x 4.0 mm x 2.1 mm)
İzolasyon Voltajı: 3.75kV (AC, 1 dakika)
Veri Hızı: 1 Mbps (tipik)
Ortak Mod Reddi (CMR): Minimum 15kV/µs (@ Vcm = 1.5kV)
Besleme Voltajı (Vcc): 4.5V - 18V (detektör tarafı)
LED İleri Akım (If): Maksimum 25 mA (tipik 10 mA)
Çıkış Akımı (Ic): Maksimum 8 mA
Yayılım Gecikmesi (tPLH/tPHL): ~0.2 µs (tipik, RL = 1.9kΩ)
Çıkış Tipi: Açık Kollektör Transistör
Pin Konfigürasyonu:
- Pin 1: Anot (LED)
- Pin 2: Katot (LED)
- Pin 3: NC (Bağlantı Yok)
- Pin 4: Emitter (Çıkış)
- Pin 5: Kollektör (Vcc)
Çalışma Sıcaklığı: -40°C ile +100°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Yüksek hız (1 Mbps), dijital sinyal izolasyonu için optimize edilmiş
- Yüksek CMR, gürültülü ortamlarda güvenilir performans
- Statik elektriğe karşı hassas; ESD koruması gereklidir
- Vcc ve GND arasında 0.01µF bypass kondansatörü önerilir

Kaynak: Sharp PC457L0NIP0F datasheetAvantajlar

Yüksek Hız: 1 Mbps veri hızı, hızlı dijital sinyal izolasyonu sağlar.
Yüksek CMR: 15kV/µs, gürültülü ortamlarda güvenilir sinyal aktarımı.
Kompakt SOP-5 Kılıf: Yüzey montaj için uygun, yer tasarrufu sağlar.
Düşük Güç Tüketimi: Düşük LED akımı (10 mA) ile enerji verimliliği.
Geniş İzolasyon Voltajı: 3.75kV, güvenli elektrik izolasyonu sunar.

Kullanım Alanları

Sinyal İzolasyonu: Mikrodenetleyici ve sensörler arasında güvenli veri aktarımı.
Endüstriyel Otomasyon: PLC’ler, motor sürücüleri ve kontrol sistemleri.
Güç Elektroniği: SMPS ve invertörlerde geri besleme kontrolü.
Dijital İletişim: SPI, I²C, UART gibi protokollerde izolasyon.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.

Kullanım İpuçları

Bağlantı:
- LED tarafı (Pin 1-2): 10 mA akım için 1kΩ-2kΩ seri direnç kullanın (5V beslemede).
- Çıkış tarafı (Pin 4-5): Açık kollektör için pull-up direnci (1.9kΩ-4.7kΩ) bağlayın.
- Vcc ve GND arasında 0.01µF veya daha büyük bypass kondansatörü kullanın.
- Gürültüyü önlemek için kısa PCB izleri tercih edin.
Montaj: SOP-5 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
ESD Koruması: Statik elektriğe karşı dikkatli olun; antistatik bileklik kullanın.
Test: Multimetre ile LED akımı (10 mA) ve osiloskop ile yayılım gecikmesi (0.2 µs) kontrol edin.
Datasheet: Sharp PC457L0NIP0F datasheet’ini inceleyin (https://www.alldatasheet.com/datasheet-pdf/pdf/164144/SHARP/PC457L0NIP0F.html).
Alternatifler: TLP2362 (5 Mbps, Toshiba), HCPL-060L (15 Mbps, Broadcom), PS9117A (10 Mbps, Renesas).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
