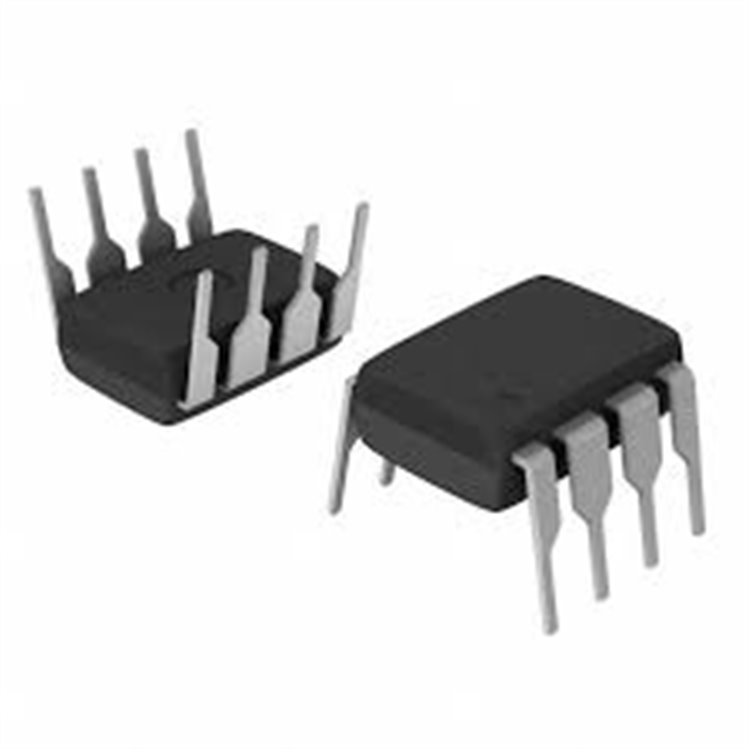

PC824 & LTV-824 DIP-8 Optoküplör

DELTASET ELEKTRONİKÜrün Genel Bakış
PC824 ve LTV-824 DIP-8 optoküplörler, yüksek izolasyonlu sinyal iletimi için tasarlanmış çift kanallı, transistör çıkışlı, AC girişli optoelektronik bileşenlerdir ve 8-pin DIP (THT) paketinde sunulur. Her iki cihaz da 5kV RMS giriş-çıkış izolasyon gerilimi, 20-300% akım transfer oranı (CTR) ve 4µs yükselme/3µs düşme süresi ile düşük güçlü sinyal izolasyonu sağlar. -30°C ila +100°C çalışma sıcaklığı aralığı, endüstriyel ve tüketici elektroniği uygulamaları için uygundur. 35V maksimum çıkış gerilimi ve 50mA kanal başına çıkış akımı, bu optoküplörleri mikrodenetleyici arayüzleri, sinyal izolasyonu ve güç kontrol devrelerinde ideal kılar. HC-49S kristal osilatörlerle (ör. 4.19 MHz, 4.9152 MHz) birlikte kullanıldığında hassas zamanlama sağlar. PC824 ve LTV-824, benzer elektriksel özelliklere sahip olup, farklı uygulamalarda değiştirilebilir seçenekler sunar. Deltaset Elektronik, orijinal PC824 ve LTV-824 DIP-8 optoküplörleri stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

• Kategori: Optoküplör / Fotoküplör
• Paket Tipi: DIP-8 (THT, 0.300", 7.62mm)
• Kanal Sayısı: 2
• Giriş-Çıkış İzolasyon Gerilimi: 5kV RMS
• Akım Transfer Oranı (CTR): 20% @ 1mA (min), 300% @ 1mA (maks)
• Yükselme/Düşme Süresi: 4µs (yükselme), 3µs (düşme)
• İleri Gerilim (Vf): 1.2V (tipik)
• İleri Akım (If): Maks. 50mA
• Çıkış Gerilimi (Vce): Maks. 35V
• Çıkış Akımı (Kanal Başına): 50mA
• Vce Doygunluk Gerilimi: Maks. 200mV
• Çalışma Sıcaklığı: -30°C ila +100°C
• Depolama Sıcaklığı: -55°C ila +125°C
• Güç Tüketimi: Maks. 200mW
• İzolasyon Direnci: Min. 10^11 ohm (500V DC’de)
• Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99
• Boyutlar: Yaklaşık 9.68mm x 6.5mm x 3.5mm
• Pin Aralığı: 2.54mm
• Ağırlık: Yaklaşık 0.5g

• Pin 1: Anot 1 (LED girişi, Kanal 1)
• Pin 2: Katot 1 (LED girişi, Kanal 1)
• Pin 3: Anot 2 (LED girişi, Kanal 2)
• Pin 4: Katot 2 (LED girişi, Kanal 2)
• Pin 5: Kollektör 2 (Çıkış, Kanal 2)
• Pin 6: Emiter 2 (Çıkış, Kanal 2)
• Pin 7: Kollektör 1 (Çıkış, Kanal 1)
• Pin 8: Emiter 1 (Çıkış, Kanal 1)

• Yüksek İzolasyon: 5kV RMS izolasyon, güvenli sinyal aktarımı sağlar.
• Çift Kanal Tasarım: İki bağımsız kanal, kompakt devre tasarımlarına olanak tanır.
• AC Giriş Uyumluluğu: AC ve DC girişleri destekler, esnek kullanım sunar.
• Hızlı Tepki: 4µs/3µs yükselme/düşme süreleri, hızlı sinyal iletimi sağlar.
• Kompakt Tasarım: DIP-8 paketi, prototip ve endüstriyel kartlara uygundur.

• Mikrodenetleyici arayüz devreleri
• Sinyal izolasyonu (ör. sensörler, kontrol kartları)
• Güç kontrol devreleri
• Endüstriyel otomasyon sistemleri
• Tüketici elektroniği (ör. beyaz eşya, ses sistemleri)

• DigiKey: LTV-824, 27,469 adet stokta (160-1346-5-ND), hemen kargoya verilir. PC824 stok durumu sınırlı, kontrol önerilir.
• Mouser: LTV-824, 3,513 adet stokta (859-LTV-824), 4,250 adet 18 Ağustos 2025’te bekleniyor. PC824 stokta sınırlı.
• Veswin Electronics: PC824, 1,100 adet stokta, hemen kargoya verilir.
• Newark: PC824 ve LTV-824 stokta, aynı gün kargoya verilir.
• Amazon: LTV-824, çoklu paketler mevcut, hemen kargoya verilir.
  Not: Stok durumu değişebilir, sipariş öncesi kontrol önerilir.

• Stok Kodu: PC824-LTV824-DIP8-DLT
• Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
• Ödeme Seçenekleri: Havale, EFT.

• Web Sitesi: www.deltaset.net
• Telefon: 0212 251 24 60
• E-posta: [email protected]
