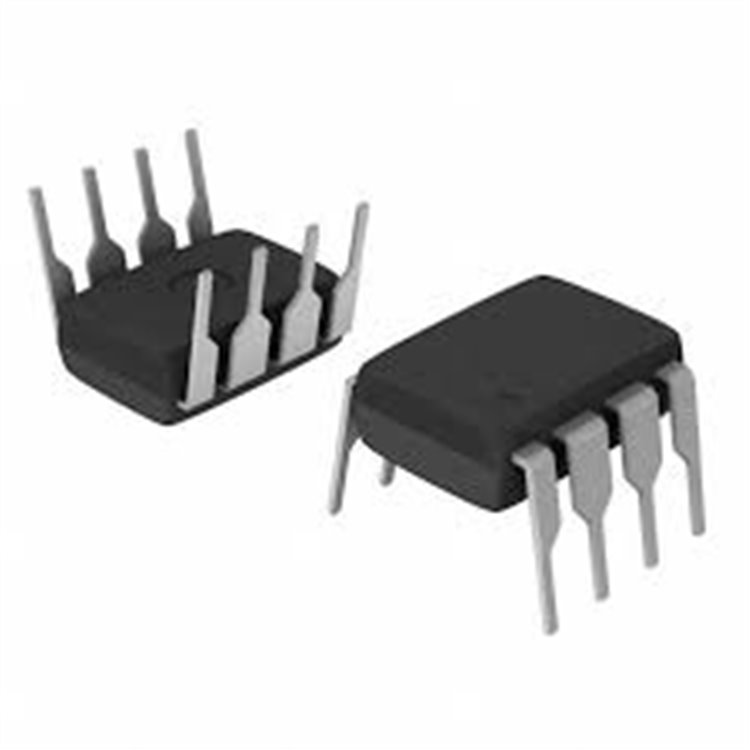

Başlık: PC827 DIP-8 Sharp Microelectronics 5000Vrms 2 Kanallı Transistör Çıkışlı Optokuplör
PC827, Sharp Microelectronics tarafından üretilen, transistör çıkışlı, çift kanallı bir optokuplördür (optoisolator). DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. 5000 V<sub>RMS</sub> izolasyon voltajı ve %50 ila %600 akım transfer oranı (CTR) ile kontrol devrelerini yüksek voltajlı devrelerden izole etmek için kullanılır. PC827, motor kontrol sistemleri, endüstriyel otomasyon ve sinyal izolasyonu gibi uygulamalarda güvenilir bir çözümdür. Ancak, PC827’nin üretimi durdurulmuştur (obsolete) ve stoklar sınırlıdır. Bu rehber, PC827 DIP-8’in teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “PC827 datasheet”, “PC827 fiyat” veya “PC827 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar. Ayrıca, HCPL-3100, HCPL-3150 ve HCPL-3120 (önceki sorgularda belirtilen) ile karşılaştırmalar yapılacaktır.
PC827 DIP-8 Sharp Microelectronics Nedir?
PC827, iki bağımsız kanal içeren bir optokuplördür ve her kanal bir kızılötesi LED (IRED) ile optik olarak bir fototransistöre bağlanır. DIP-8 kılıfında iki izole devre arasında sinyal transferi sağlar, böylece yüksek voltajlı veya gürültülü ortamlarda kontrol devrelerini korur. PC827, düşük akım giriş sinyalleriyle çalışır ve transistör çıkışı sayesinde mikrodenetleyicilerle kolayca arayüz oluşturur. HCPL serisi optokuplörlere (örn. HCPL-3100, HCPL-3150, HCPL-3120) kıyasla daha genel amaçlı bir izolasyon cihazıdır ve IGBT/MOSFET kapı sürücü yerine sinyal izolasyonu için optimize edilmiştir.
Not: PC827, Sharp Microelectronics tarafından üretimi durdurulmuş bir üründür. Alternatifler (örn. LTV-827, ACPL-827) önerilir.
PC827 DIP-8 Teknik Özellikler
Teknik özellikler, Sharp Microelectronics veri sayfasından ve diğer kaynaklardan (DigiKey, Utmel, Jotrin) derlenmiştir:
-
Tip: Optoisolator (Transistör Çıkışlı).
-
Kılıf Tipi: DIP-8 (8-Pin, Through-Hole).
-
Üretici: Sharp Microelectronics.
-
Parça Numarası: PC827.
-
Kanal Sayısı: 2 (Çift kanallı, bağımsız).
-
İzolasyon Voltajı (V<sub>ISO</sub>): 5000 V<sub>RMS</sub> (1 dakika, UL1577 uyumlu).
-
Akım Transfer Oranı (CTR):
-
Giriş Akımı (I<sub>F</sub>): 5 mA (tipik), 50 mA (maksimum).
-
Çıkış Voltajı (V<sub>CE</sub>): 200 mV (maksimum, fototransistör).
-
Kollektör-Emiter Voltajı (V<sub>CEO</sub>): 35V (maksimum).
-
Kollektör Akımı (I<sub>C</sub>): 50 mA (maksimum).
-
Ortak Mod Reddetme Oranı (CMR): Veri sayfasında belirtilmemiştir, ancak tipik olarak ~5-10 kV/µs.
-
Yükselme/Düşme Süresi: 4 µs (tipik, R<sub>L</sub> = 1 kΩ).
-
Kesim Frekansı: ~80 kHz.
-
Giriş Tipi: DC.
-
Çıkış Tipi: Fototransistör.
-
Güç Tüketimi: ~200 mW (maksimum).
-
Çalışma Sıcaklığı: -30°C ila +100°C.
-
Pin Konfigürasyonu (DIP-8):
-
Özel Özellikler:
-
5000 V<sub>RMS</sub> yüksek izolasyon voltajı, güvenli sinyal transferi.
-
Çift kanal, kompakt tasarımda iki izole sinyal.
-
Geniş CTR aralığı (%50-600), esnek uygulamalar.
-
Düşük güç tüketimi, batarya destekli sistemlere uygun.
-
RoHS uyumluluğu belirsiz (veri sayfasına göre RoHS uyumlu değil).
-
Boyutlar: ~9.81mm x 7.62mm x 4.57mm (DIP-8).
-
Ağırlık: ~0.5g.
Not: PC827’nin maksimum kollektör-emiter voltajı için veri sayfasında çelişkili bilgiler mevcut; Utmel 200 mV belirtirken, diğer kaynaklar 35V’ye işaret eder. 35V daha yaygın bir değerdir.
PC827 vs. HCPL-3100, HCPL-3150, HCPL-3120 Karşılaştırması
HCPL-3100, HCPL-3150 ve HCPL-3120 (önceki sorgularda belirtilen) ile PC827 arasındaki temel farklar:
-
Çıkış Tipi ve Amacı:
-
PC827: Transistör çıkışlı, genel amaçlı sinyal izolasyonu.
-
HCPL-3100, HCPL-3150, HCPL-3120: IGBT/MOSFET kapı sürücü, yüksek akım ve voltajlı güç devreleri için.
-
Çıkış Akımı:
-
PC827: 50 mA (fototransistör).
-
HCPL-3100: 600 mA (totem pole).
-
HCPL-3150: 0.6A tepe (0.5A sürekli).
-
HCPL-3120: 2.5A tepe (2.0A minimum).
-
İzolasyon Voltajı:
-
PC827: 5000 V<sub>RMS</sub>.
-
HCPL-3100: 5000 V<sub>RMS</sub>.
-
HCPL-3150, HCPL-3120: 3750 V<sub>RMS</sub>.
-
CMR:
-
Besleme Voltajı:
-
UVLO: PC827 ve HCPL-3100’de yok; HCPL-3150 ve HCPL-3120’de var.
-
Uygulamalar: PC827, düşük akımlı sinyal izolasyonu için; HCPL serisi, yüksek akımlı IGBT/MOSFET sürücüleri için.
Seçim Kriteri: PC827, düşük güç sinyal izolasyonu için uygundur; HCPL-3100, HCPL-3150 ve HCPL-3120, güç elektroniği ve kapı sürücü uygulamaları için tercih edilir.
PC827 DIP-8 Kullanım Alanları
PC827, düşük akımlı sinyal izolasyonu gereken uygulamalarda kullanılır:
-
Mikrodenetleyici Arayüzleri: Arduino, Raspberry Pi ile I/O izolasyonu.
-
Endüstriyel Otomasyon: PLC’ler, sensör sinyal izolasyonu.
-
Motor Kontrol Sistemleri: Düşük akımlı kontrol sinyalleri.
-
Tıbbi Cihazlar: Hasta güvenliği için sinyal izolasyonu.
-
Güç Kaynakları: Geri besleme devrelerinde izolasyon.
-
Ev Aletleri: Kontrol devreleri ile güç devreleri arası izolasyon.
Çift kanal tasarımı, iki ayrı sinyalin aynı pakette izole edilmesini sağlar.
PC827 DIP-8 Avantajlar
Neden PC827’yi seçmelisiniz? Temel avantajlar:
-
Çift Kanal: Tek pakette iki izole sinyal, yer tasarrufu.
-
Yüksek İzolasyon: 5000 V<sub>RMS</sub>, güvenli sinyal transferi.
-
Geniş CTR Aralığı: %50-600, esnek tasarım.
-
Düşük Güç Tüketimi: ~200 mW, enerji verimliliği.
-
DIP-8 Kılıf: Prototip ve endüstriyel devrelerde kolay montaj.
-
Sharp Kalitesi: Endüstriyel güvenilirlik (ancak üretim durduruldu).
PC827 ile Benzer Optokuplörler
PC827’nin üretimi durdurulduğu için alternatifler önerilir:
-
LTV-827: Lite-On, 5000 V<sub>RMS</sub>, 2 kanal, DIP-8, CTR %50-600.
-
ACPL-827-000E: Broadcom, 5000 V<sub>RMS</sub>, 2 kanal, DIP-8, CTR %50-600.
-
PC817: Sharp, 5000 V<sub>RMS</sub>, 1 kanal, DIP-4, CTR %50-600.
-
TLP627: Toshiba, 5000 V<sub>RMS</sub>, 1 kanal, DIP-4, darlington çıkış.
-
MOC3021: ON Semiconductor, TRIAC çıkışlı, 4170 V<sub>RMS</sub>, DIP-6.
Seçim Kriteri: LTV-827 veya ACPL-827, PC827’nin doğrudan yerine kullanılabilir; PC817, tek kanal uygulamaları için uygundur.
PC827 Sık Sorulan Sorular (SSS)
-
PC827’nin CTR’si nedir? %50 ila %600 (@ I<sub>F</sub> = 5 mA).
-
PC827 RoHS uyumlu mu? Hayır, veri sayfasına göre RoHS uyumlu değil.
-
PC827 üretimi devam ediyor mu? Hayır, obsolete; alternatifler (LTV-827, ACPL-827) önerilir.
-
SMD versiyonu var mı? Hayır, PC827 yalnızca DIP-8 kılıfta mevcut.
PC827 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için PC827 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, CTR grafikleri, uygulama devreleri (mikrodenetleyici izolasyonu) ve PCB yerleşim önerilerini içerir.
PC827 Fiyat ve Stok Bilgileri
PC827 DIP-8’i satın almak için:
