PC923L DIP-8 OPTOKÜPLÖR - DELTASET ELEKTRONİK

PC923L 8-PİN OPTOKÜPLÖR, 0.5ΜS, 5KV, IGBT/MOSFET

* * * * * *

Ürün Kodu 345611908

Stok Kodu PC923L DIP-8 Optoküplör (Stok Kodu: PC923L-DIP8-DLT) – 0.5µs tepki, 5kV izolasyon, IGBT/MOSFET sürücü. Deltaset Elektronik stoklarında!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

TLP3023 & MOC3023 DIP-6 OPTOCOUPLER - DELTASET ELEKTRONİK

SFH487 OSRAM-OPTO - DELTASET ELEKTRONİK

IS281-4GB SOIC-16 SMD ISOCOM-(TLP281-4)

PS2501-L1,(PC817),OPTOCOUPLER- DELTASET ELEKTRONİK

TLP185, SOP-4, SMD ,OPTO - DELTASET ELEKTRONİK

TLP181 SMD-4 OPTOKUPLÖR - DELTASET ELEKTRONİK

PC357C - DELTASET ELEKTRONİK

TLP290 SO-4 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP121 SOP-4 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

HCPL0600 SOIC-8 YÜKSEK HIZLI OPTOKUPLÖR - DELTASET ELEKTRONİK

LTV847 SOIC-16 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP112 SOP-5 SMD OPTOCOUPLER - DELTASET ELEKTRONİK

TLP113 SO-6 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

TLP114A, P114A ,TLP114 SMD OPTOKUPLÖR - DELTASET ELEKTRONİK

PC923 DIP-8 Optoküplör

PC923 DIP-8 Optoküplör için resim sonucu

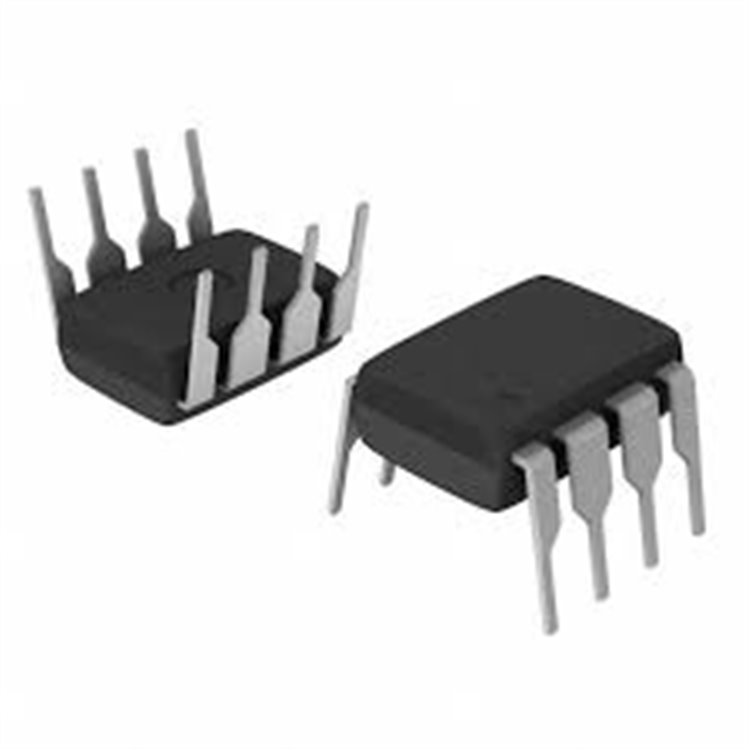

PC923L DIP-8 Optoküplör - DELTASET ELEKTRONİK

Ürün Genel Bakış
PC923L DIP-8 optoküplör, yüksek hızlı sinyal iletimi ve galvanik izolasyon sağlamak için tasarlanmış bir optoelektronik bileşendir ve 8-pin DIP paketinde sunulur. LED ile optik olarak bağlanmış bir OPIC (Optik Entegre Devre) çipi içeren bu optoküplör, MOSFET ve IGBT sürücü devreleri için doğrudan tahrik özelliği sunar. 0.5µs maksimum tepki süresi (tPHL, tPLH) ve 5kV RMS giriş-çıkış izolasyon gerilimi ile yüksek hız ve güvenilirlik sağlar. 15V ila 30V geniş çalışma gerilim aralığı ve -10°C ila +60°C sıcaklık aralığı, endüstriyel uygulamalar için uygundur. ±15kV/µs yüksek ortak mod reddetme (CMR) oranı, gürültülü ortamlarda yüksek bağışıklık sunar. HC-49S kristal osilatörlerle (ör. 4.19 MHz, 4.9152 MHz) birlikte kullanıldığında hassas zamanlama sağlar. PC923L, inverter kontrollü sistemlerde ve motor sürücülerinde yaygın olarak kullanılır. Deltaset Elektronik, orijinal PC923L DIP-8 optoküplörleri stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

Kategori: Optoküplör / Fotoküplör
Paket Tipi: DIP-8 (THT), SMT gullwing seçeneği mevcut
Giriş-Çıkış İzolasyon Gerilimi: 5kV RMS
Tepki Süresi: tPHL, tPLH: Maks. 0.5µs
Çıkış Akımı: IO1P, IO2P: 0.4A
Çalışma Gerilim Aralığı (VCC): 15V - 30V
Ortak Mod Reddetme (CMR): CMH, CML: Min. ±15kV/µs
Çalışma Sıcaklığı: -10°C ila +60°C
Depolama Sıcaklığı: -55°C ila +125°C
İleri Akım (IF): Maks. 25mA
Güç Tüketimi: Maks. 300mW
İzolasyon Direnci: Min. 10^11 ohm (500V DC’de)
Sertifikalar: UL1577 (Dosya No. E64380, model PC923L), VDE0884 (opsiyonel, Dosya No. 87446), UL 94V-0 alev almazlık sınıfı
Boyutlar: Yaklaşık 9.22mm x 6.4mm x 3.5mm (DIP-8)
Pin Aralığı: 2.54mm
Ağırlık: Yaklaşık 0.5g

Pin Konfigürasyonu

Pin 1: Anot (LED girişi)
Pin 2: Katot (LED girişi)
Pin 3-4: NC (Bağlantısız)
Pin 5: GND (Toprak)
Pin 6: O2 (Çıkış 2, totem pole)
Pin 7: O1 (Çıkış 1, totem pole)
Pin 8: VCC (Besleme gerilimi)

Avantajlar

Yüksek Hız: 0.5µs tepki süresi, hızlı sinyal iletimi sağlar.
Güçlü İzolasyon: 5kV RMS izolasyon, güvenli sinyal aktarımı sunar.
IGBT/MOSFET Uyumluluğu: Doğrudan tahrik devresi, 0.4A çıkış akımı ile uyumludur.
Yüksek Gürültü Bağışıklığı: ±15kV/µs CMR, gürültülü ortamlarda güvenilirlik sağlar.
Kompakt Tasarım: DIP-8 paketi, endüstriyel ve prototip kartlara uygundur.

Uygulama Alanları

Inverter kontrollü klimalar
Motor sürücüleri (MOSFET/IGBT tabanlı)
Endüstriyel otomasyon sistemleri
Güç elektroniği devreleri
Gerçek zamanlı saat (RTC) ve mikrodenetleyici devreleri

Stok Durumu
Son verilere göre, PC923L DIP-8 optoküplör stok durumu:

DigiKey: PC923L0NSZ0F, stokta (sınırlı, model bazlı kontrol önerilir).
Mouser: PC923L0NSZ0F, 304 adet stokta, hemen kargoya verilir; ek stok 16 Mayıs 2025’te bekleniyor.
Amazon: PC923L SOP-8 ve DIP-8 paketlerde mevcut (5’li/50’li paketler), hemen kargoya verilir.
Newark: Stokta, aynı gün kargoya verilir.
Not: Stok durumu değişebilir, sipariş öncesi kontrol önerilir.

Neden Deltaset Elektronik?
Deltaset Elektronik, Türkiye’deki güvenilir elektronik komponent distribütörlerinden biri olarak, orijinal PC923L DIP-8 optoküplörleri stokta bulundurur. Hızlı teslimat, teknik destek ve müşteri odaklı hizmet anlayışıyla, projeleriniz için en iyi çözümleri sağlıyoruz. Stoklarımızda bulunan ürünler, kesintisiz çalışma için hazır!Satın Alma Bilgileri

Stok Kodu: PC923L-DIP8-DLT
Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
Ödeme Seçenekleri: Havale, EFT.

İletişim ve Sipariş
PC923L DIP-8 optoküplör için hemen sipariş verin veya detaylı bilgi alın:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
