PCF8563 REAL-TİME CLOCK (RTC) SOIC-8 - DELTASET ELEKTRONİK

DÜŞÜK GÜÇ TÜKETİMLİ I²C RTC VE TAKVİM

* * * * * *

Ürün Kodu 3411602

Stok Kodu PCF8563-SOIC8: NXP PCF8563, I²C gerçek zamanlı saat ve takvim, SOIC-8 kılıf, 1.8V-5.5V, 0.25µA. Gömülü sistemler için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

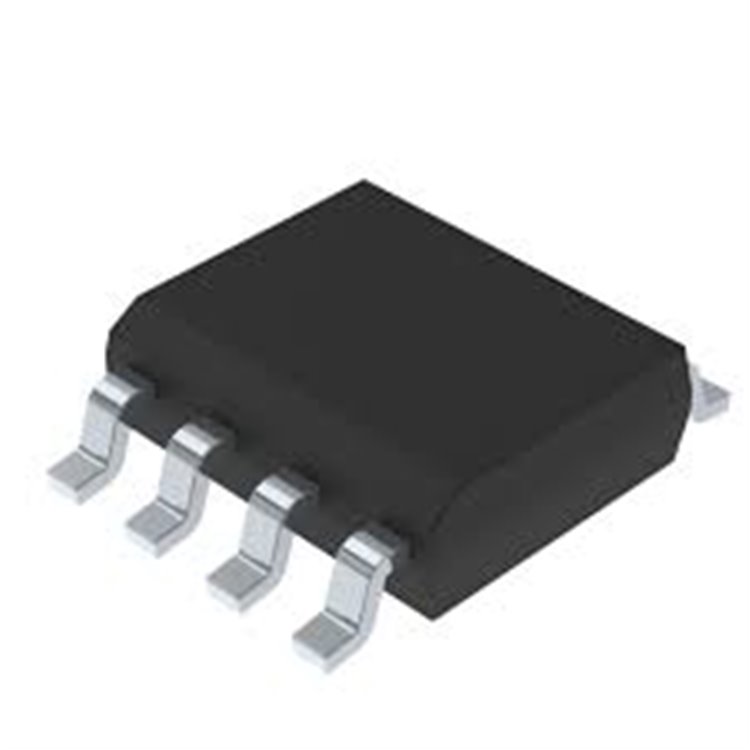

PCF8563 SOIC-8 RTC - DELTASET ELEKTRONİK

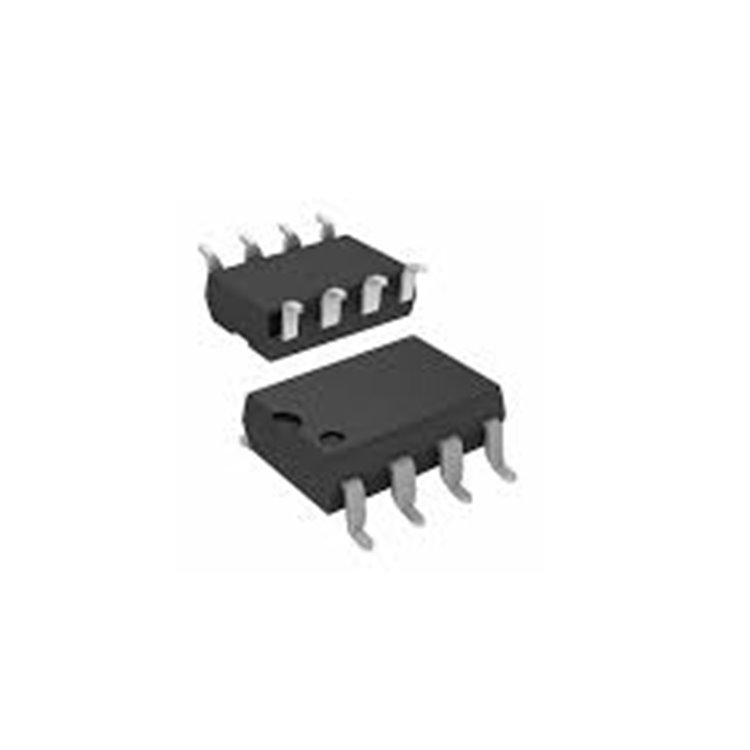

PCF8563 SOIC-8 REAL-TİME CLOCK IC - DELTASET ELEKTRONİK

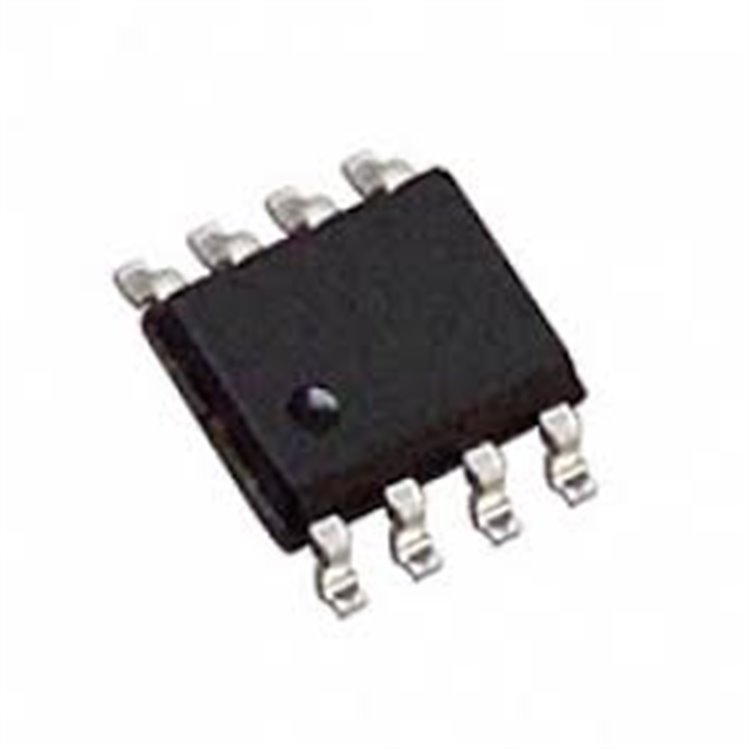

PCF8563 SOIC-8 RTC GERÇEK ZAMAN SAATİ - DELTASET ELEKTRONİK

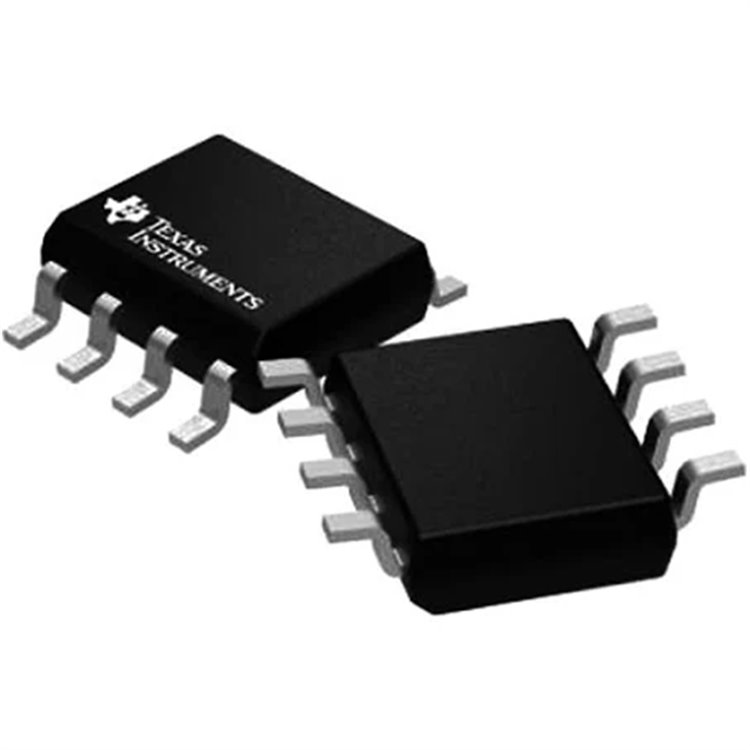

PCF8563 RTC CLOCK IC - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

PCF8563

U893 - IC Chips,Purchase U893 online with free shipping | UTSOURCE

PCF8563 Real-Time Clock (RTC) SOIC-8 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: Gerçek Zamanlı Saat (RTC) ve Takvim
Kılıf Tipi: SOIC-8 (Yüzey Montaj, 4.9 mm x 3.9 mm x 1.75 mm)
Arayüz: I²C (400 kbit/s)
Osilatör: 32.768 kHz kristal kontrollü
Veri Formatı: Yıl, ay, gün, hafta günü, saat, dakika, saniye (BCD)
Besleme Voltajı: 1.8V - 5.5V
Akım Tüketimi:
- Bekleme: 0.25µA (tipik, Vdd = 3V)
- Aktif: ~70µA (I²C aktif)
Pin Konfigürasyonu:
- Pin 1: OSCI (Osilatör girişi)
- Pin 2: OSCO (Osilatör çıkışı)
- Pin 3: INT (Kesme çıkışı)
- Pin 4: Vss (GND)
- Pin 5: SDA (I²C veri)
- Pin 6: SCL (I²C saat)
- Pin 7: CLKOUT (Programlanabilir saat çıkışı)
- Pin 8: Vdd (1.8V-5.5V)
Çalışma Sıcaklığı: -40°C ile +85°C
Ek Özellikler:
- RoHS uyumlu
- Programlanabilir saat çıkışı ve kesme
- Düşük voltaj algılama
- Otomatik adres artırma

Kaynak: NXP PCF8563 datasheetAvantajlar

Düşük Güç: 0.25µA bekleme, batarya ömrünü uzatır.
Geniş Voltaj: 1.8V-5.5V, 3.3V/5V sistemlerle uyumlu.
I²C Arayüz: Hızlı ve kolay entegrasyon.
Kompakt SOIC-8: Yer tasarrufu sağlar.

Kullanım Alanları

Gömülü sistemler, endüstriyel kontrol, medikal cihazlar, tüketici elektroniği, Arduino/Raspberry Pi projeleri.

Kullanım İpuçları

Bağlantı: Vdd (Pin 8) için 3.3V/5V, Vss (Pin 4) için GND; 100 nF kondansatör. 32.768 kHz kristal OSCI/OSCO’ya, 12-22 pF kondansatör ekleyin. SDA/SCL için 4.7kΩ pull-up direnç.
Programlama: Arduino RTClib veya I²C rutinleri kullanın.
Montaj: SOIC-8, reflow lehimleme (maks. 260°C, 10 saniye).
Test: Vdd ve kristal frekansını kontrol edin.
ESD Koruması: Antistatik bileklik kullanın.
Datasheet: NXP PCF8563 datasheet’ini inceleyin.
Alternatifler: DS1307, DS3231, M41T11.
Depolama: Nemden uzak, antistatik torba.
