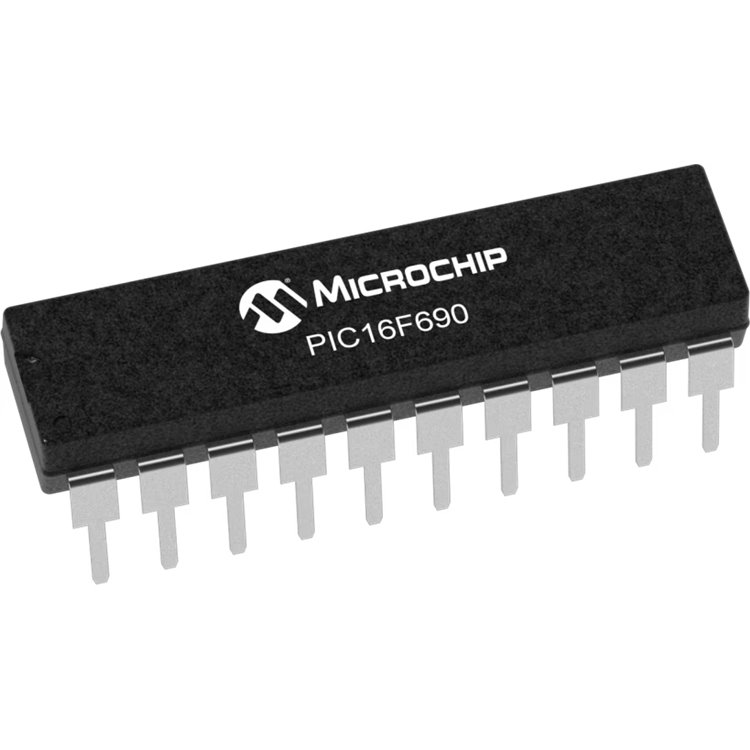

PIC16F690-I/P 8-BİT MİKRODENETLEYİCİ DIP-20 - DELTASET ELEKTRONİK

FLASH TABANLI, DÜŞÜK GÜÇ TÜKETİMLİ PIC® MİKRODENETLEYİCİ

* * * * * *

Ürün Kodu 456712156

Stok Kodu PIC16F690-I/P-DIP20: Microchip PIC16F690-I/P, 8-bit mikrodenetleyici, DIP-20 kılıf, 7KB flash, 256B RAM, 256B EEPROM, 18 I/O. Gömülü sistemler için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

PIC16F876A-I/SP - DELTASET ELEKTRONİK

PIC16F818-I/P - DELTASET ELEKTRONİK

PIC16F876-04/SP 8-BİT MİKRODENETLEYİCİ DIP-28 - DELTASET ELEKTRONİK

PIC16F876-20/SP 8-BİT MİKRODENETLEYİCİ DIP-28 - DELTASET ELEKTRONİK

PIC16F874-04/P PDIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC18F1230-I/P DIP-18 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F883-I/SP - DELTASET ELEKTRONİK

PIC16F818-I/P DIP-18 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F882-I/SP 8-BİT MİKRODENETLEYİCİ DIP-28 - DELTASET ELEKTRONİK

PIC16F77-I/P - DELTASET ELEKTRONİK

PIC12F629-I/P 8-BİT MİKRODENETLEYİCİ DIP-8 - DELTASET ELEKTRONİK

PIC12F508-I/P PDIP-8 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC18F4431-I/P DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC18F442-I/P PDIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC18F46K20-I/P DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

Microchip PIC16F690-I/P

PIC16F690-I/P 8-Bit Mikrodenetleyici DIP-20 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: 8-Bit CMOS Flash Tabanlı Mikrodenetleyici (PIC® Mimarisi)
Kılıf Tipi: DIP-20 (Through Hole, 25.4 mm x 7.62 mm x 3.3 mm)
Program Belleği: 7KB Flash (4096 x 14-bit kelime)
RAM: 256B
Veri EEPROM: 256B
I/O Pinleri: 18 (genel amaçlı giriş/çıkış)
Çalışma Frekansı: Maksimum 20 MHz (200ns komut döngüsü, 5 MIPS)
Besleme Voltajı: 2.0V - 5.5V
Çevre Birimleri:
- 1 x 10-bit ADC (8 kanal)
- 1 x AUSART (Asenkron Evrensel Seri Alıcı/Verici)
- 1 x SSP (SPI/I²C modülü)
- 2 x Karşılaştırıcı (Comparators)
- 1 x 8-bit Timer0, 1 x 16-bit Timer1, 1 x 8-bit Timer2
- Enhanced CCP (Capture/Compare/PWM) modülü
Pin Konfigürasyonu:
- Pin 1: Vdd (Besleme, 2V-5.5V)
- Pin 2-9, 12-19: RA0-RA5, RB4-RB7, RC0-RC7 (I/O pinleri, analog giriş, kesme)
- Pin 10: MCLR (Reset/Programlama)
- Pin 20: Vss (GND)
Çalışma Sıcaklığı: -40°C ile +85°C (endüstriyel sınıf)
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Düşük güç tüketimi: <0.1µA bekleme, ~0.5mA aktif @ 4 MHz
- In-Circuit Serial Programming (ICSP) desteği
- Power-on Reset (POR), Brown-out Reset (BOR), Watchdog Timer (WDT)
- Dahili 8 MHz osilatör (kalibre edilebilir)

Kaynak: Microchip PIC16F690 datasheetAvantajlar

Zengin Çevre Birimleri: 10-bit ADC, AUSART, SPI/I²C, çok yönlü uygulamalar.
Esnek I/O: 18 pin, çoklu sensör entegrasyonu.
Düşük Güç: <0.1µA bekleme, batarya ile çalışır.
Dahili Osilatör: Harici kristal gereksinimini azaltır.

Kullanım Alanları

Sensör arayüzleri, otomasyon, tüketici elektroniği, endüstriyel kontrol, hobi projeleri.

Kullanım İpuçları

Bağlantı: Vdd (Pin 1) için 3.3V/5V, Vss (Pin 20) için GND; 100 nF kondansatör. MCLR (Pin 10) için 10kΩ pull-up direnci. Dahili 8 MHz osilatör veya 4-20 MHz kristal kullanın.
Programlama: MPLAB X IDE, XC8 derleyici, PICkit 4 ile ICSP. EEPROM: 4200h-42FFh.
Montaj: DIP-20, lehimleme (maks. 260°C, 10 saniye).
Test: Multimetre ile Vdd; osiloskop ile osilatör frekansı.
ESD Koruması: Antistatik bileklik.
Datasheet: Microchip PIC16F690 datasheet’ini inceleyin.
Alternatifler: PIC16F676-I/P, PIC16F628A-I/P, ATmega328P.
Depolama: Nemden uzak, antistatik torba.
